旋挖钻孔灌注桩施工方案正文

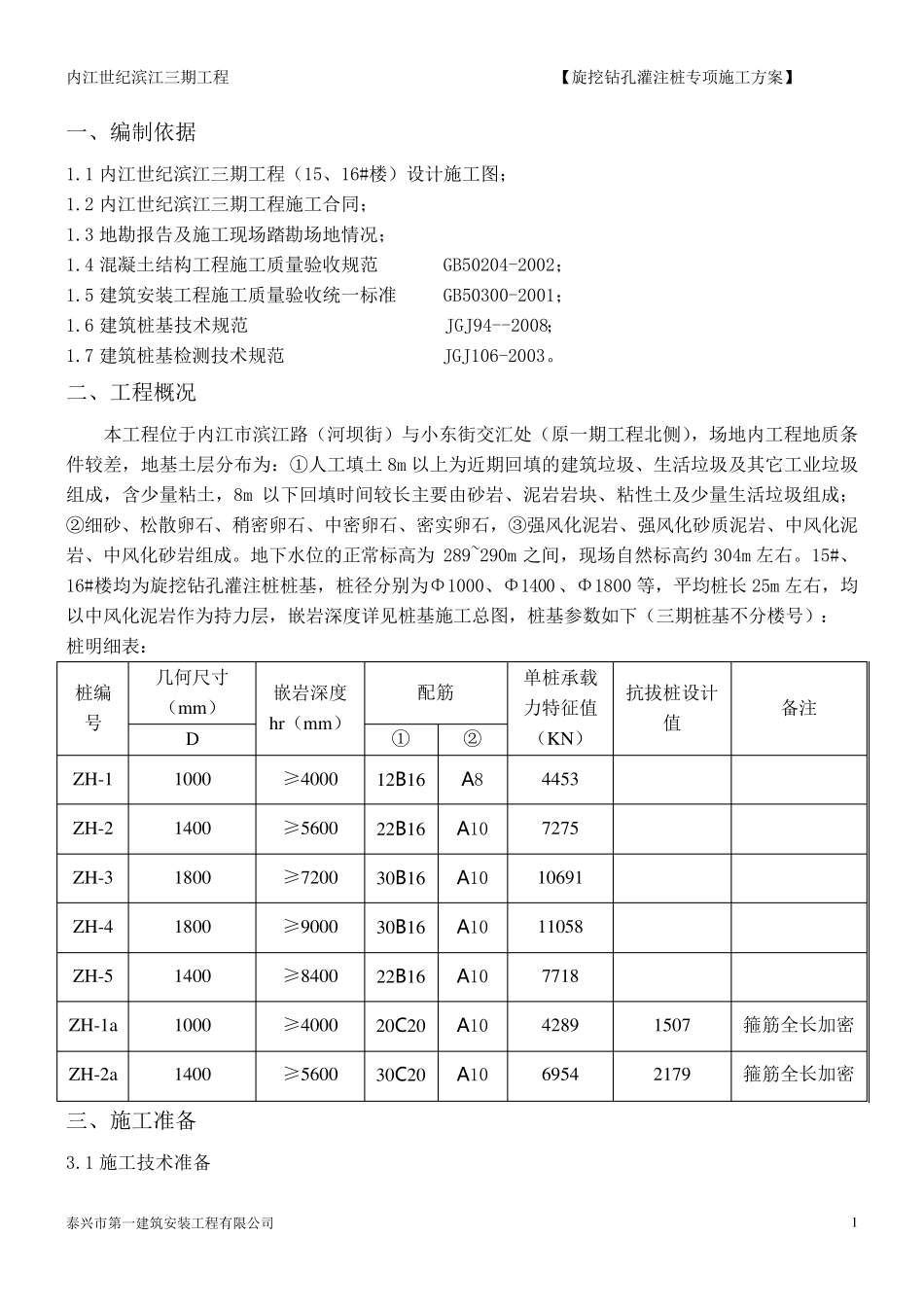

内 江 世 纪 滨 江 三 期 工 程 【 旋 挖 钻 孔 灌 注 桩 专 项 施 工 方 案 】 泰 兴 市 第 一 建 筑 安 装 工 程 有 限 公 司 1 一 、 编 制 依 据 1.1 内 江 世 纪 滨 江 三 期 工 程 （ 15、 16#楼 ） 设 计 施 工 图 ； 1.2 内 江 世 纪 滨 江 三 期 工 程 施 工 合 同 ； 1.3 地 勘 报 告 及 施 工 现 场 踏 勘 场 地 情 况 ； 1.4 混 凝 土 结 构 工 程 施 工 质 量 验 收 规 范 GB50204-2002； 1.5 建 筑 安 装 工 程 施 工 质 量 验 收 统 一 标 准 GB50300-2001； 1.6 建 筑 桩 基 技 术 规 范 JGJ94--2008； 1.7 建 筑 桩 基 检 测 技 术 规 范 JGJ106-2003。 二 、 工 程 概 况 本 工 程 位 于 内 江 市 滨 江 路 （ 河 坝 街 ） 与 小 东 街 交 汇 处 （ 原 一 期 工 程 北 侧 ）， 场 地 内 工 程 地 质 条件 较 差 ， 地 基 土 层 分 布 为 ： ① 人 工 填 土 8m 以 上 为 近 期 回 填 的 建 筑 垃 圾 、 生 活 垃 圾 及 其 它 工 业 垃 圾组 成 ， 含 少 量 粘 土 ， 8m 以 下回 填 时间较 长主要由砂岩、 泥岩岩块、 粘 性土 及 少 量 生 活 垃 圾 组 成 ；②细砂、 松散卵石、 稍密卵石、 中密卵石、 密实卵石， ③强风化泥岩、 强风化砂质 泥岩、 中风化泥岩、 中风化砂岩组 成 。 地 下水位 的 正常标 高为289~290m 之间， 现 场 自然标 高约304m 左右。 15#、16#楼 均为 旋 挖 钻 孔 灌 注 桩 桩 基 ， 桩 径分 别为 Φ1000、 Φ1400、 Φ1800 等， 平均桩 长25m 左右， 均以 中风化泥岩作为 持力层 ， 嵌岩深度详见桩 基 施 工 总图 ， 桩 基 参数如下（ 三 期 桩 基 不分 楼 号） ： 桩 明细表： 桩 编号 几何尺寸（ mm） 嵌岩深度hr（ mm） 配筋 单桩 承载力特征值（ KN） 抗拔桩 设 计值 备注 D ① ② ZH-1 1000 ≥4000 12B16 A8 4453 ZH-2 1400 ≥5600 22B16 A10 7275 ZH-3 1800 ≥7200 30B16 A10 10691 ZH-4 1800 ≥9000 30B16 A10 11058 ZH-5 1400 ≥8400 22B16 A10 7718 ZH-1a 1000 ≥4000 20C20 A...
