无损检测+实验指导书

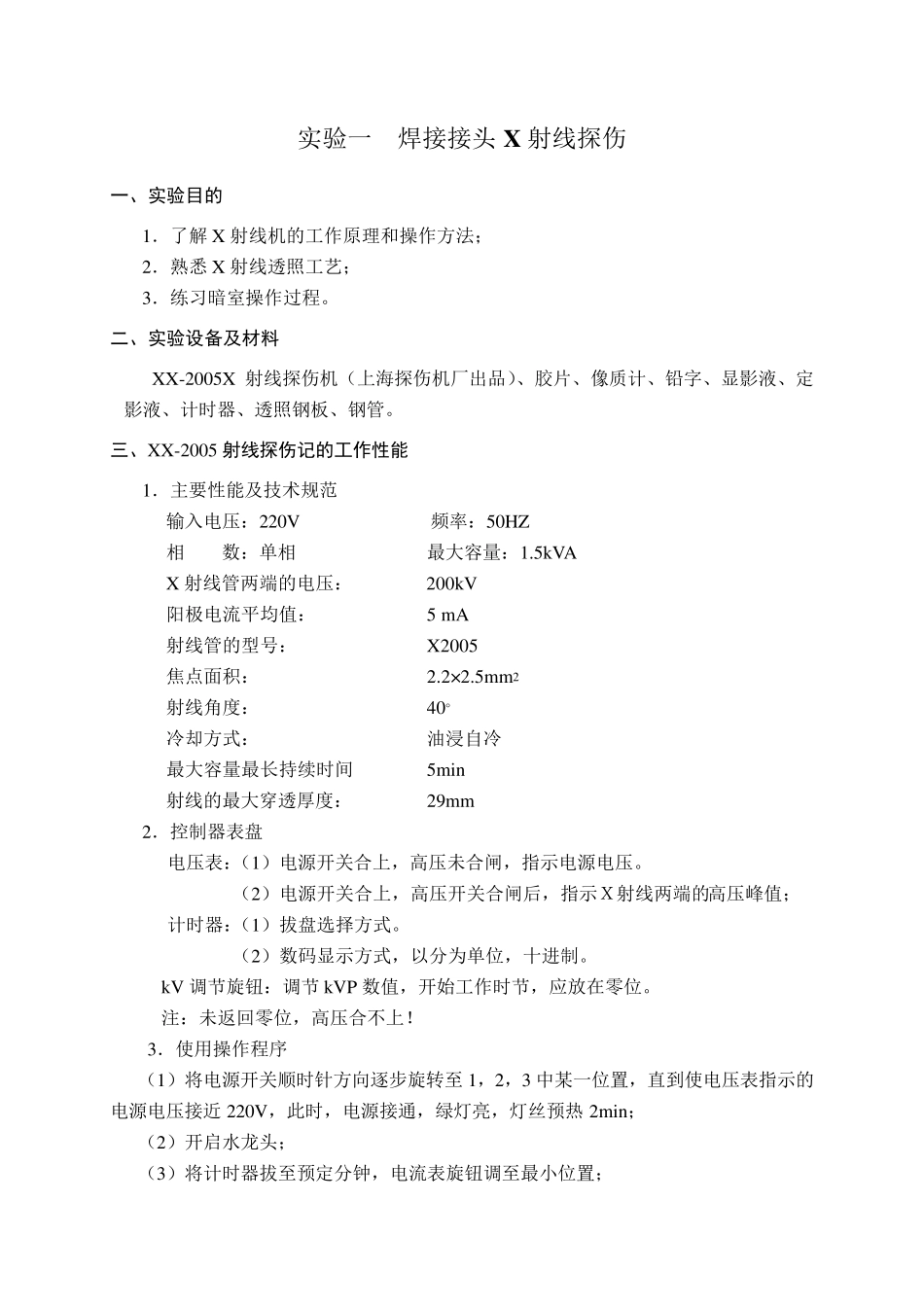

无损检测+实验指导书_第1页
1/8

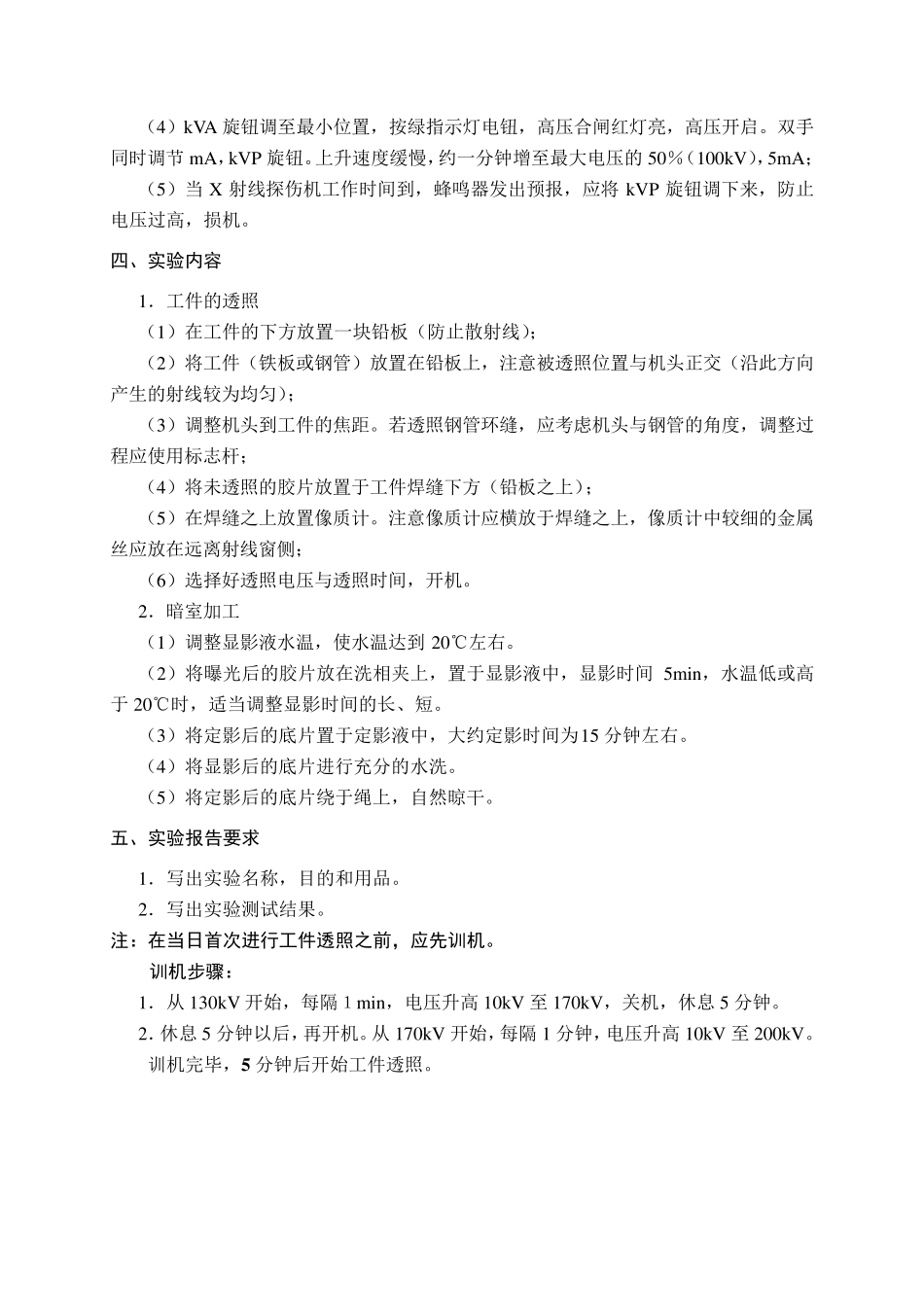

无损检测+实验指导书_第2页
2/8

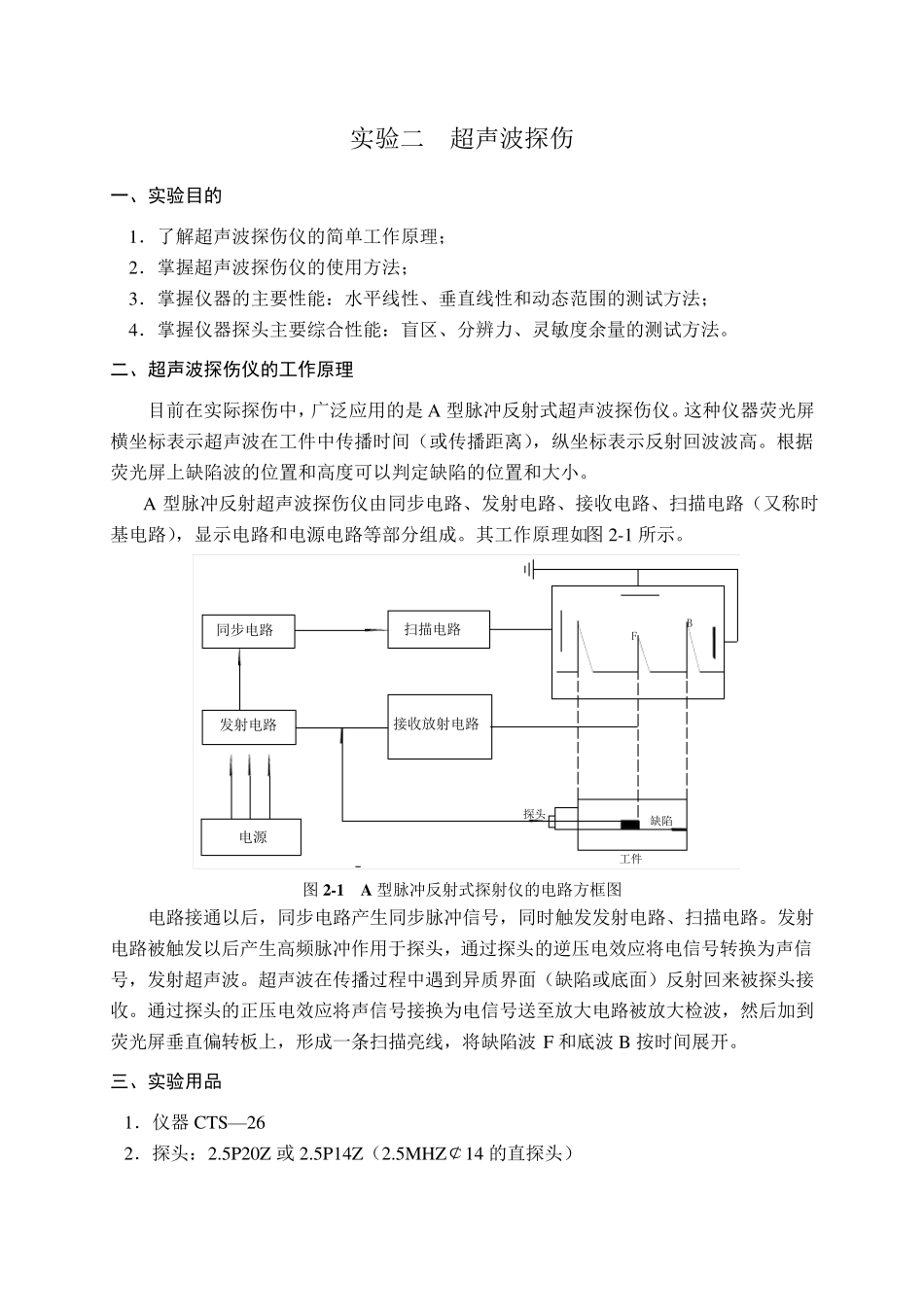

无损检测+实验指导书_第3页
3/8
实验一 焊接接头X 射线探伤 一、实验目的 1.了解X 射线机的工作原理和操作方法; 2.熟悉X 射线透照工艺; 3.练习暗室操作过程。 二、实验设备及材料 XX-2005X 射线探伤机(上海探伤机厂出品)、胶片、像质计、铅字、显影液、定影液、计时器、透照钢板、钢管。 三、XX-2005 射线探伤记的工作性能 1.主要性能及技术规范 输入电压:220V 频率:50HZ 相 数:单相 最大容量:1.5kVA X 射线管两端的电压: 200kV 阳极电流平均值: 5 mA 射线管的型号: X2005 焦点面积: 2.2×2.5mm2 射线角度: 40° 冷却方式: 油浸自冷 最大容量最长持续时间 5min 射线的最大穿透厚度: 29mm 2.控制器表盘 电压表:(1)电源开关合上,高压未合闸,指示电源电压。 (2)电源开关合上,高压开关合闸后,指示X射线两端的高压峰值; 计时器:(1)拔盘选择方式。 (2)数码显示方式,以分为单位,十进制。 kV 调节旋钮:调节 kVP 数值,开始工作时节,应放在零位。 注:未返回零位,高压合不上! 3.使用操作程序 (1)将电源开关顺时针方向逐步旋转至 1,2,3 中某一位置,直到使电压表指示的电源电压接近 220V,此时,电源接通,绿灯亮,灯丝预热 2min; (2)开启水龙头; (3)将计时器拔至预定分钟,电流表旋钮调至最小位置; (4)kVA 旋钮调至最小位置,按绿指示灯电钮,高压合闸红灯亮,高压开启。双手同时调节 mA,kVP 旋钮。上升速度缓慢,约一分钟增至最大电压的 50%(100kV),5mA; (5)当 X 射线探伤机工作时间到,蜂鸣器发出预报,应将 kVP 旋钮调下来,防止电压过高,损机。 四、实验内容 1.工件的透照 (1)在工件的下方放置一块铅板(防止散射线); (2)将工件(铁板或钢管)放置在铅板上,注意被透照位置与机头正交(沿此方向产生的射线较为均匀); (3)调整机头到工件的焦距。若透照钢管环缝,应考虑机头与钢管的角度,调整过程应使用标志杆; (4)将未透照的胶片放置于工件焊缝下方(铅板之上); (5)在焊缝之上放置像质计。注意像质计应横放于焊缝之上,像质计中较细的金属丝应放在远离射线窗侧; (6)选择好透照电压与透照时间,开机。 2.暗室加工 (1)调整显影液水温,使水温达到 20℃左右。 (2)将曝光后的胶片放在洗相夹上,置于显影液中,显影时间 5min,水温低或高于 20℃时,适当调整显影时间的长、短。 (3)将定影后的底片置于定影...
