无线测试报告20151127

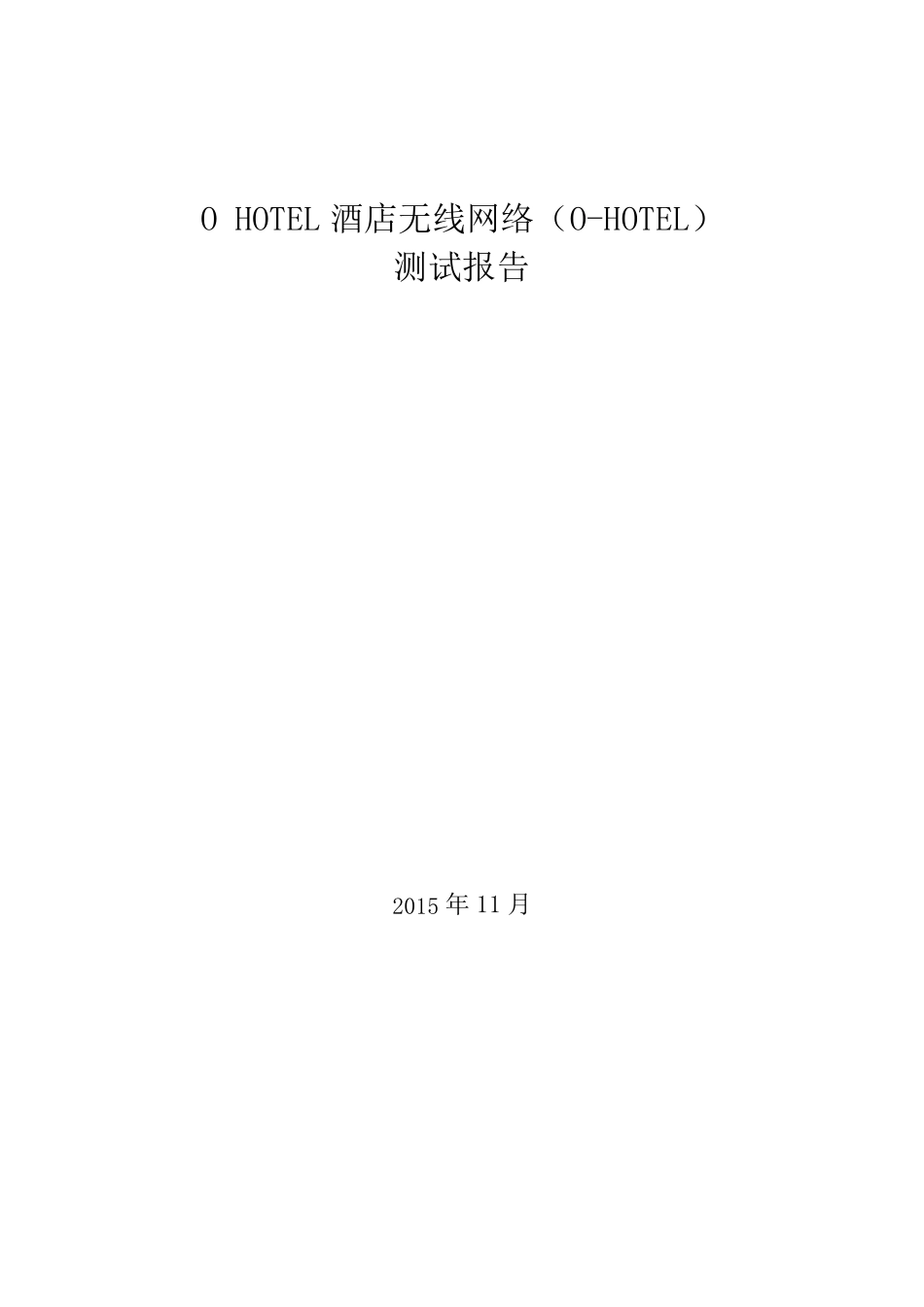

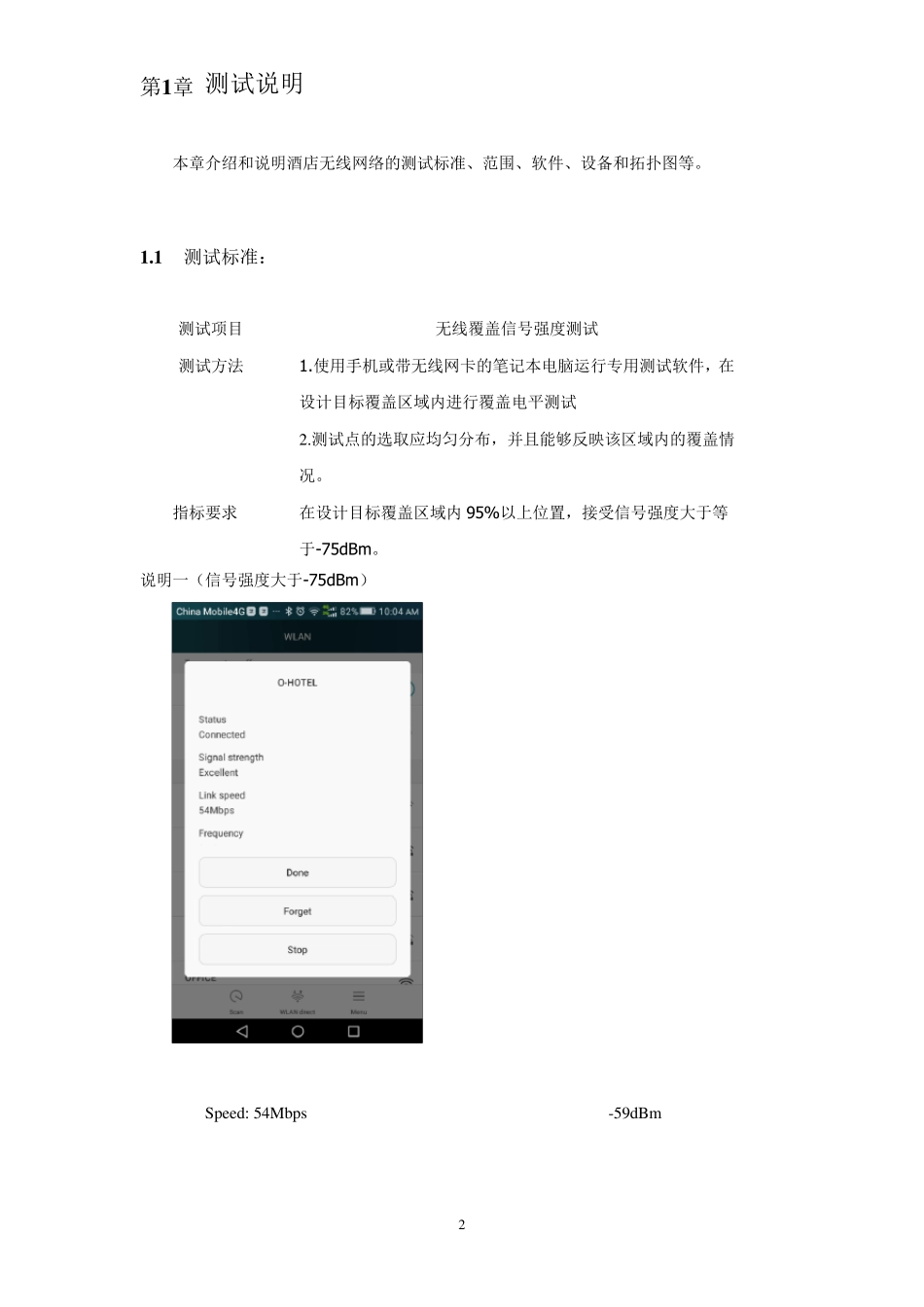

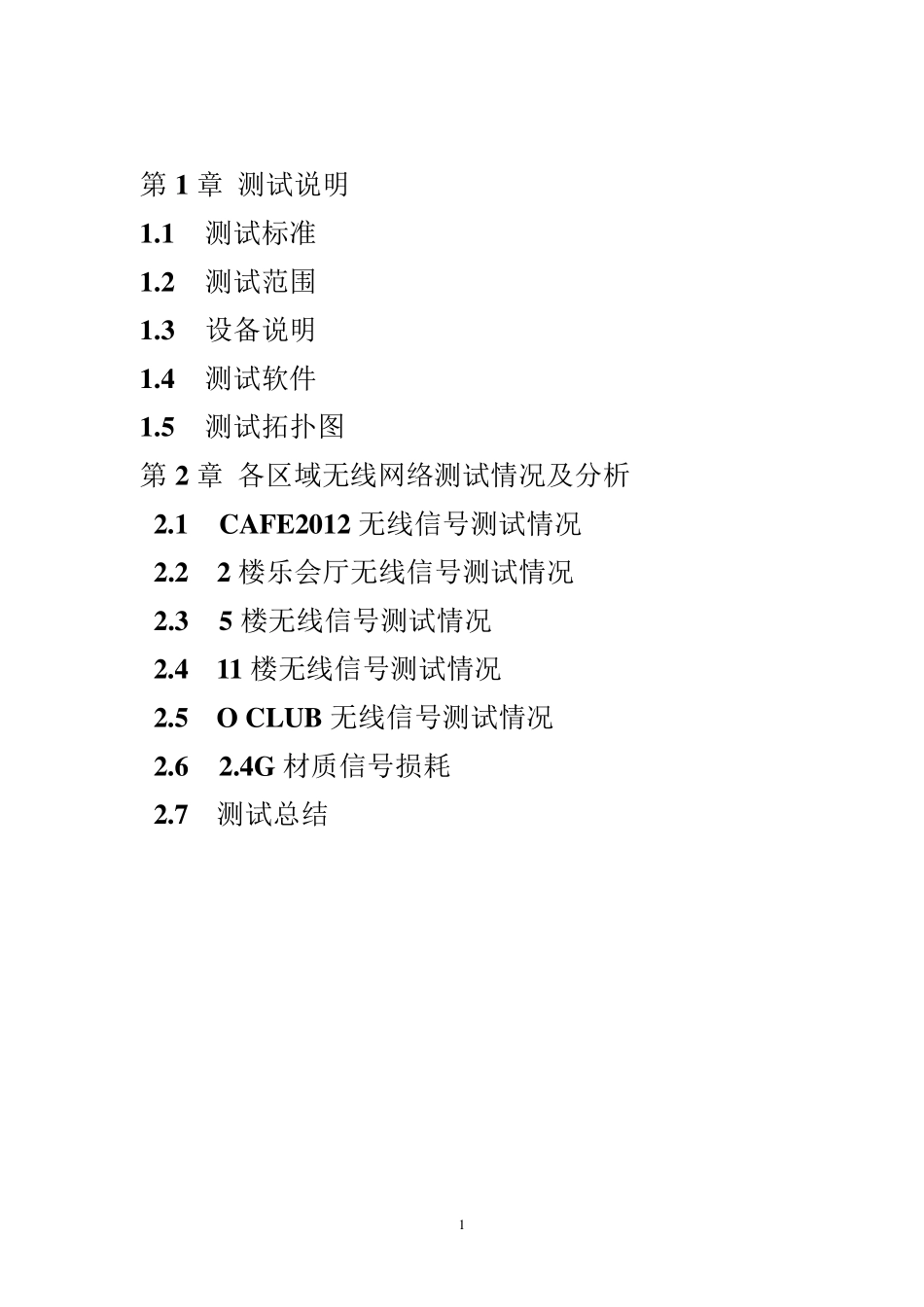

O HOTEL 酒店无线网络（O-HOTEL） 测试报告 2015 年 11 月 1 第1 章 测试说明 1.1 测试标准 1.2 测试范围 1.3 设备说明 1.4 测试软件 1.5 测试拓扑图 第2 章 各区域无线网络测试情况及分析 2.1 CAFE2012 无线信号测试情况 2.2 2 楼乐会厅无线信号测试情况 2.3 5 楼无线信号测试情况 2.4 11 楼无线信号测试情况 2.5 O CLUB 无线信号测试情况 2.6 2.4G 材质信号损耗 2.7 测试总结 2 第1 章 测试说明 本章介绍和说明酒店无线网络的测试标准、范围、软件、设备和拓扑图等。 1 .1 测试标准： 说明一（信号强度大于-75dBm ） Speed: 54Mbps -59dBm 测试项目 无线覆盖信号强度测试 测试方法 1.使用手机或带无线网卡的笔记本电脑运行专用测试软件，在设计目标覆盖区域内进行覆盖电平测试 2.测试点的选取应均匀分布，并且能够反映该区域内的覆盖情况。 指标要求 在设计目标覆盖区域内 95%以上位置，接受信号强度大于等于-75dBm 。 3 说明一（信号强度等于-75dBm） Speed: 11Mbps -81dBm 1 .2 测试范围 酒店CAFE2012、2F 乐会厅、5F O BAR、 11F 客房（以一层为代表）、22F O CLUB等区域。 1 .3 设备说明 厂家 WLAN 接入设备名称 数量 型号 备注 H3C 无线控制器（控制器） 1 台 WLC5508 无线接入点（AP） 202 台 WA2220E-AG 4 AP基本参数： 1 .4 测试软件 1 .5 测试环境拓扑图 软件名称 数量 用途 WirelessMon 1 套 无线信号测试软件 WiFi Analyz 1 套 无线信号测试软件 5 第2 章 各区域无线网络测试情况及分析 2 .1 CAFE2012 无线信号测试情况 6 2.2 2 楼MEETING ROOM 无线信号强度测试 7 2 .3 5 楼无线信号强度测试 8 2.4 11 楼GUEST ROOM 无线信号强度测试 2.5 22 楼O CLUB 无线信号强度测试 9 2.6 在 2.4G 材质信号损耗 2.7 术语解释 A. dBm：计算无线信号好坏的参数是 dbm，比如我们常说的无线信号测量完毕为-50dbm。他是如何计算的?为什么测量出来的 dbm 值都是负数？首先我们需要知道的是无线信号 dbm 都是负数，最大是 0。因此测量出来的 dbm 值肯定都是负数。因为 dbm 值只在一种情况下为 0，那就是在理想状态下经过实验测量的结果，一般我们认为 dbm 为0 是其最大值，意味着接收方把发射方发射的所有无线信号都接收到了，即无线路由器发射多少功率，接收的无线...
