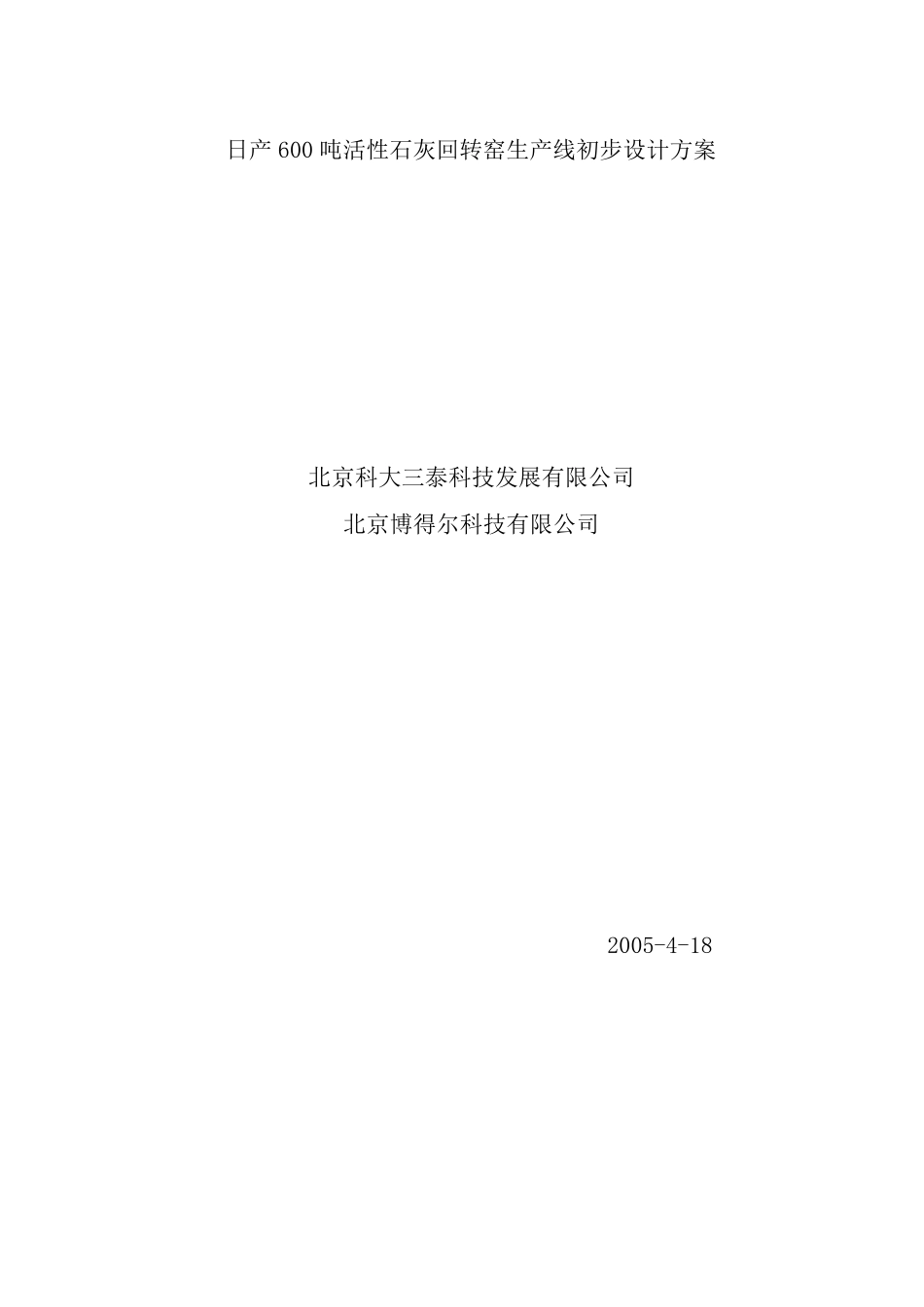

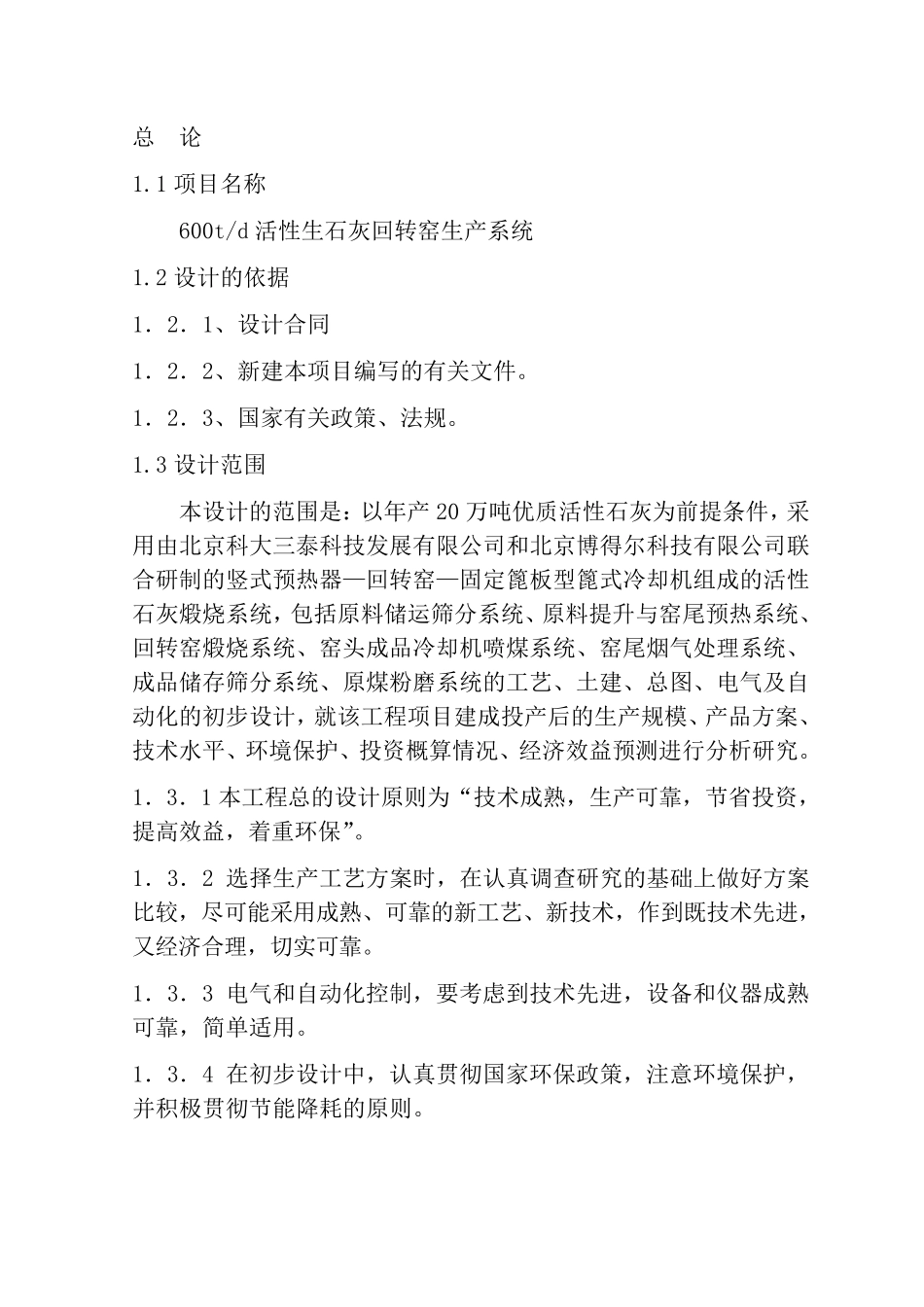

日产600 吨活性石灰回转窑生产线初步设计方案 北京科大三泰科技发展有限公司 北京博得尔科技有限公司 2005-4-18 总 论 1.1 项目名称 600t/d 活性生石灰回转窑生产系统 1.2 设计的依据 1．2．1、设计合同 1．2．2、新建本项目编写的有关文件。 1．2．3、国家有关政策、法规。 1.3 设计范围 本设计的范围是：以年产20 万吨优质活性石灰为前提条件，采用由北京科大三泰科技发展有限公司和北京博得尔科技有限公司联合研制的竖式预热器—回转窑—固定篦板型篦式冷却机组成的活性石灰煅烧系统，包括原料储运筛分系统、原料提升与窑尾预热系统、回转窑煅烧系统、窑头成品冷却机喷煤系统、窑尾烟气处理系统、成品储存筛分系统、原煤粉磨系统的工艺、土建、总图、电气及自动化的初步设计，就该工程项目建成投产后的生产规模、产品方案、技术水平、环境保护、投资概算情况、经济效益预测进行分析研究。 1．3．1 本工程总的设计原则为“ 技术成熟 ，生产可 靠 ，节 省 投资，提高 效益，着 重 环保”。 1．3．2 选 择 生产工艺方案时 ，在 认 真 调 查 研究的基 础 上 做 好 方案比 较 ，尽 可 能 采用成熟 、可 靠 的新工艺、新技术，作 到 既 技术先 进，又 经济合理，切 实 可 靠 。 1．3．3 电气和自动化控 制，要 考 虑 到 技术先 进，设备 和仪 器成熟可 靠 ，简 单 适 用。 1．3．4 在 初步设计中 ，认 真 贯 彻 国家环保政策，注 意 环境保护，并 积 极 贯 彻 节 能 降 耗 的原则。 第一章 项目条件及技术参数 燃料 原料采用转炉煤气为主要原料，转炉煤气热值：约7100KJ/Nm3 煤为辅助原料，主要为了补助热力强度。 动能 电力 水 2500kwh/h 充足 气象条件 地震烈度 运输条件 第二章 节能 2.1 能耗指标及分析 本项目完成后，每生产一吨高活性石灰的能耗指标如下 热耗 电 水 1．25Gcal 45kwh 1m3 以上指标均为国内领先水平，并接近世界先进水平。 2.2 节能措施 a、本项目中在回转窑尾部设有一台竖式预热器，充分利用回转窑燃烧产生的高温烟气，将预热器内的物料预热，使物料在预热器内发生部分分解，使系统产量提高40%，热效率提高30%。 b、在烟气处理系统中配置篦式冷却器降低了预热器排出烟气的温度，除尘用使用袋式除尘器，大大节省了电能。 C、回转窑的耐火材料采用复合耐火砖，可使窑皮温度降低40 摄氏度以上，可...
