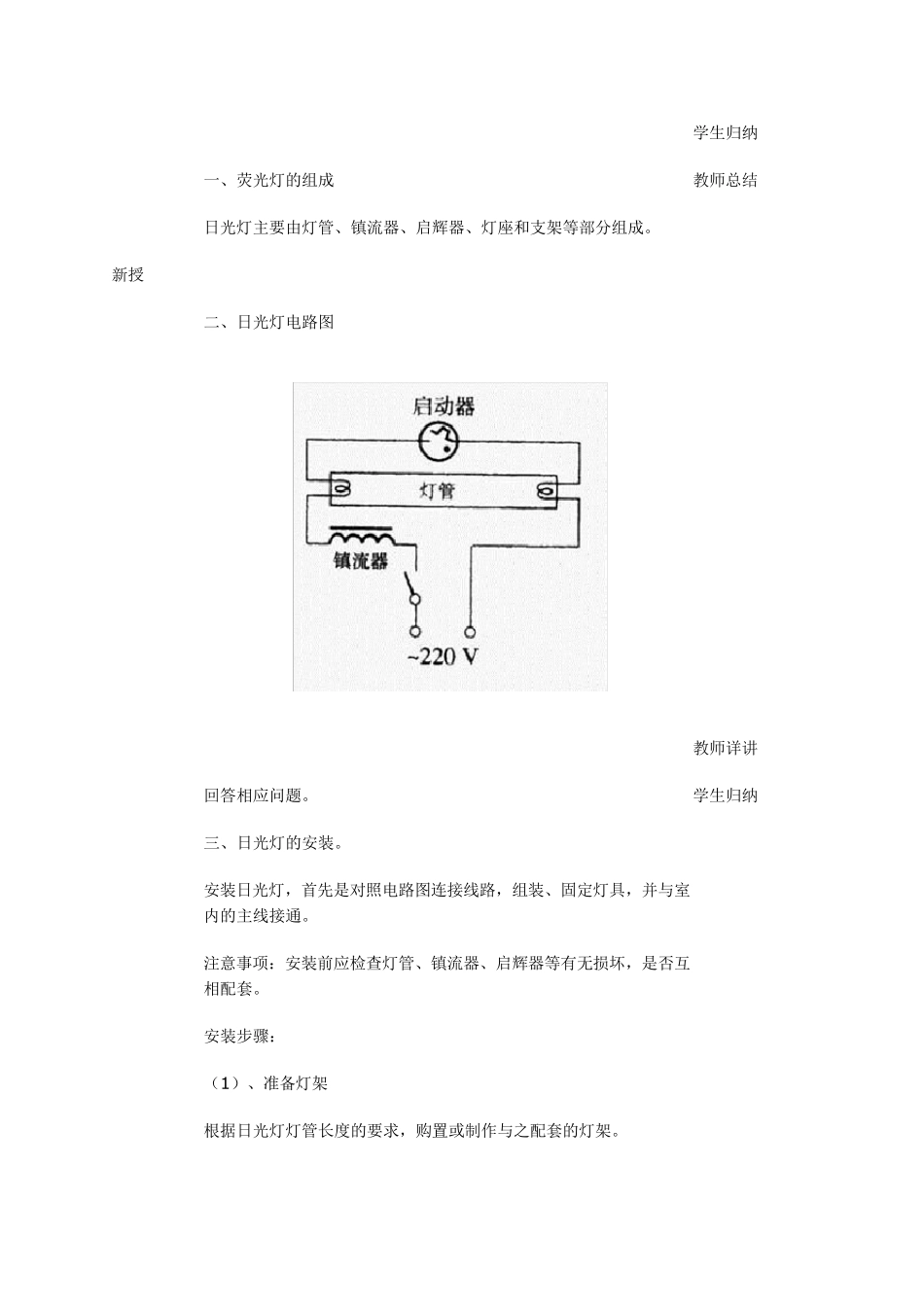

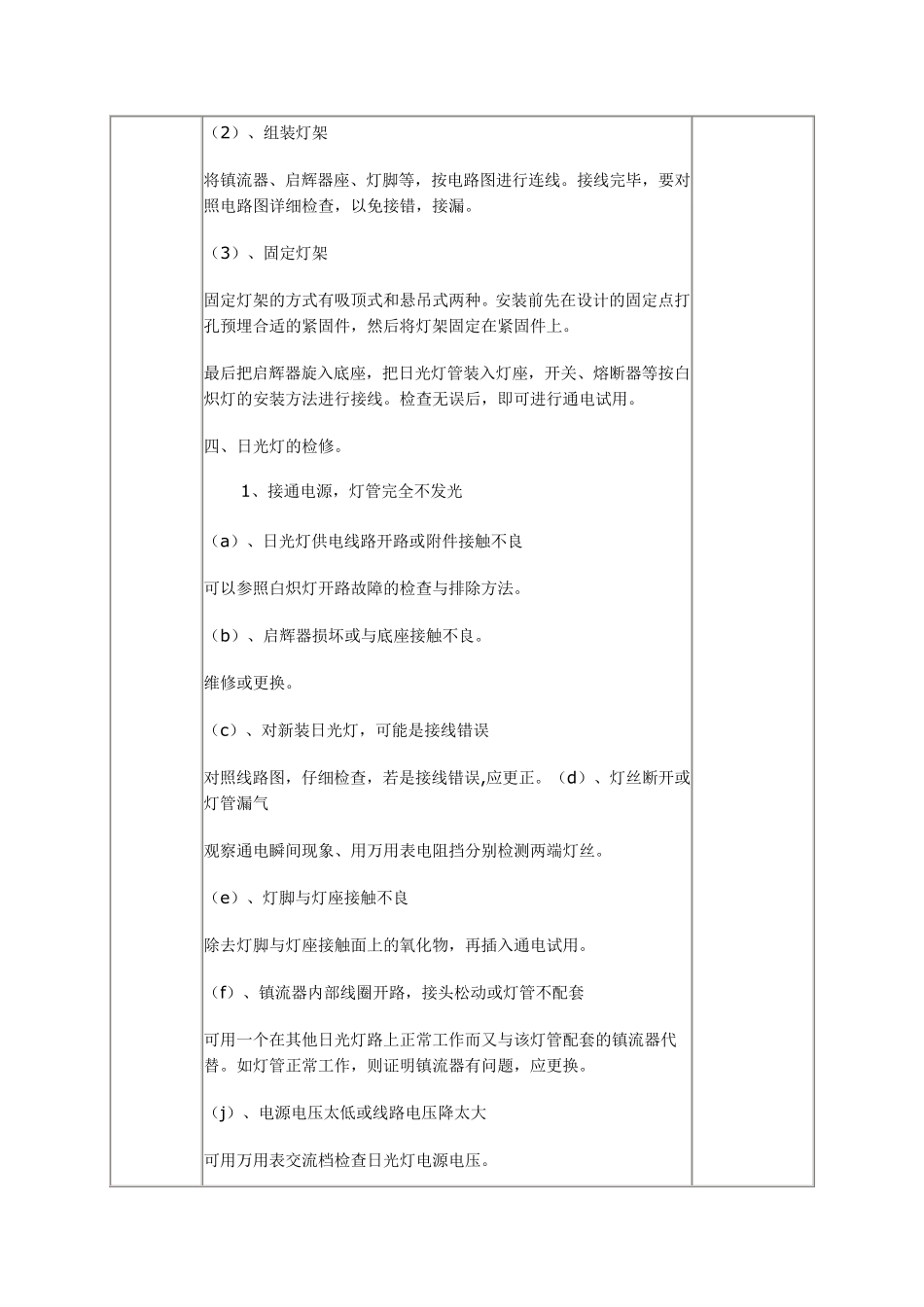

荧光灯的安装与维修教案 授课教师 授课班级 授课形式 实做性学习 授课时间 授课时数 2 课时 授课地点 电工室 授课课题 荧光灯的安装与维修 教学目标 1、理解荧光灯电路的组成及工作原理; 2、学会正确安装日光灯; 3、进一步熟练掌握电工工具的使用方法; 4、4．培养认真、踏实的劳动习惯，进一 步加强安全用电意识的观念。 能力目标 发挥学生主体性，培养学生学习、应用的能力。 情感目标 激发学生学习的兴趣，培养学生的团队合作精神。 教学重点 理解荧光灯电路的组成及工作原理 教学难点 1、 启辉器和镇流器的安装 2、 合理布局线路 3、荧光灯的调试与维修 教学策略 引导法、演示法、讲练结合，引导学生观察现象（荧光灯的启动过程）→分析现象（根据前边所学的理论知识）→归纳现象（结合实物）→运用现象（自己动手组装、检修）而展开教学。 教具准备 荧光灯（成套）、万用表、尖嘴钳、螺丝刀、验电笔、绝缘胶布等 教学过程 知识回 顾 知识回 顾 新 课导入 新 课讲授 知识拓 展 实训 内 容 课堂 小 结 简 单 复 习上 次 课的理论知识，提 出 本 课教学目的— 荧光灯的安装与维修。 学生发言 归纳 教师完 善 教师结合电路图讲解原理 启发学生，由 学生自主完 成 新授 一、荧光灯的组成 日光灯主要由灯管、镇流器、启辉器、灯座和支架等部分组成。 二、日光灯电路图 回答相应问题。 三、日光灯的安装。 安装日光灯，首先是对照电路图连接线路，组装、固定灯具，并与室内的主线接通。 注意事项：安装前应检查灯管、镇流器、启辉器等有无损坏，是否互相配套。 安装步骤： （1 ）、准备灯架 根据日光灯灯管长度的要求，购置或制作与之配套的灯架。 学生归纳 教师总结 教师详讲 学生归纳 （2）、组装灯架 将镇流器、启辉器座、灯脚等，按电路图进行连线。接线完毕，要对照电路图详细检查，以免接错，接漏。 （3）、固定灯架 固定灯架的方式有吸顶式和悬吊式两种。安装前先在设计的固定点打孔预埋合适的紧固件，然后将灯架固定在紧固件上。 最后把启辉器旋入底座，把日光灯管装入灯座，开关、熔断器等按白炽灯的安装方法进行接线。检查无误后，即可进行通电试用。 四、日光灯的检修。 1、接通电源，灯管完全不发光 （a）、日光灯供电线路开路或附件接触不良 可以参照白炽灯开路故障的检查与排除方法。 （b）、启辉器损坏或与底座接触不良。 维修或更...
