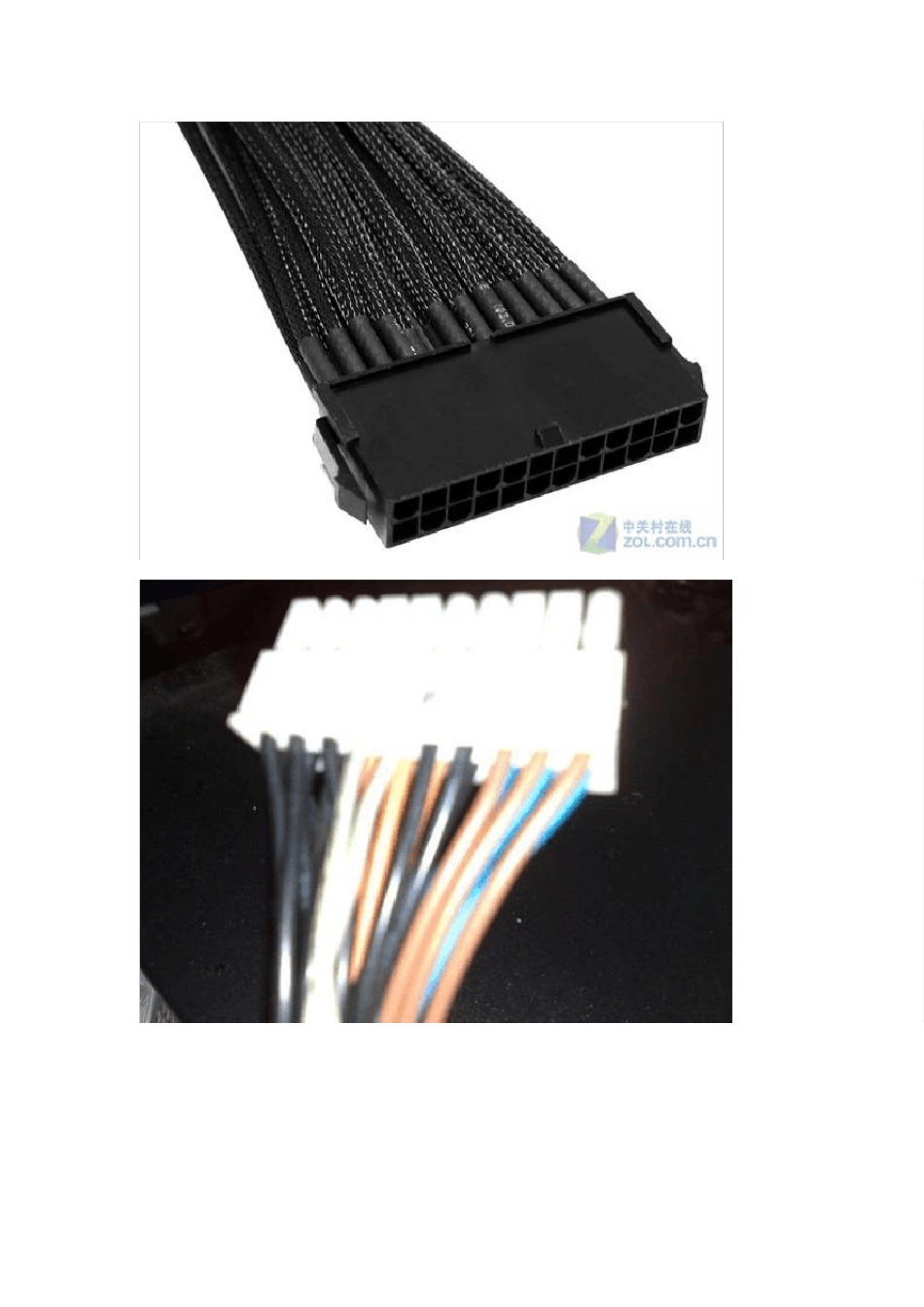

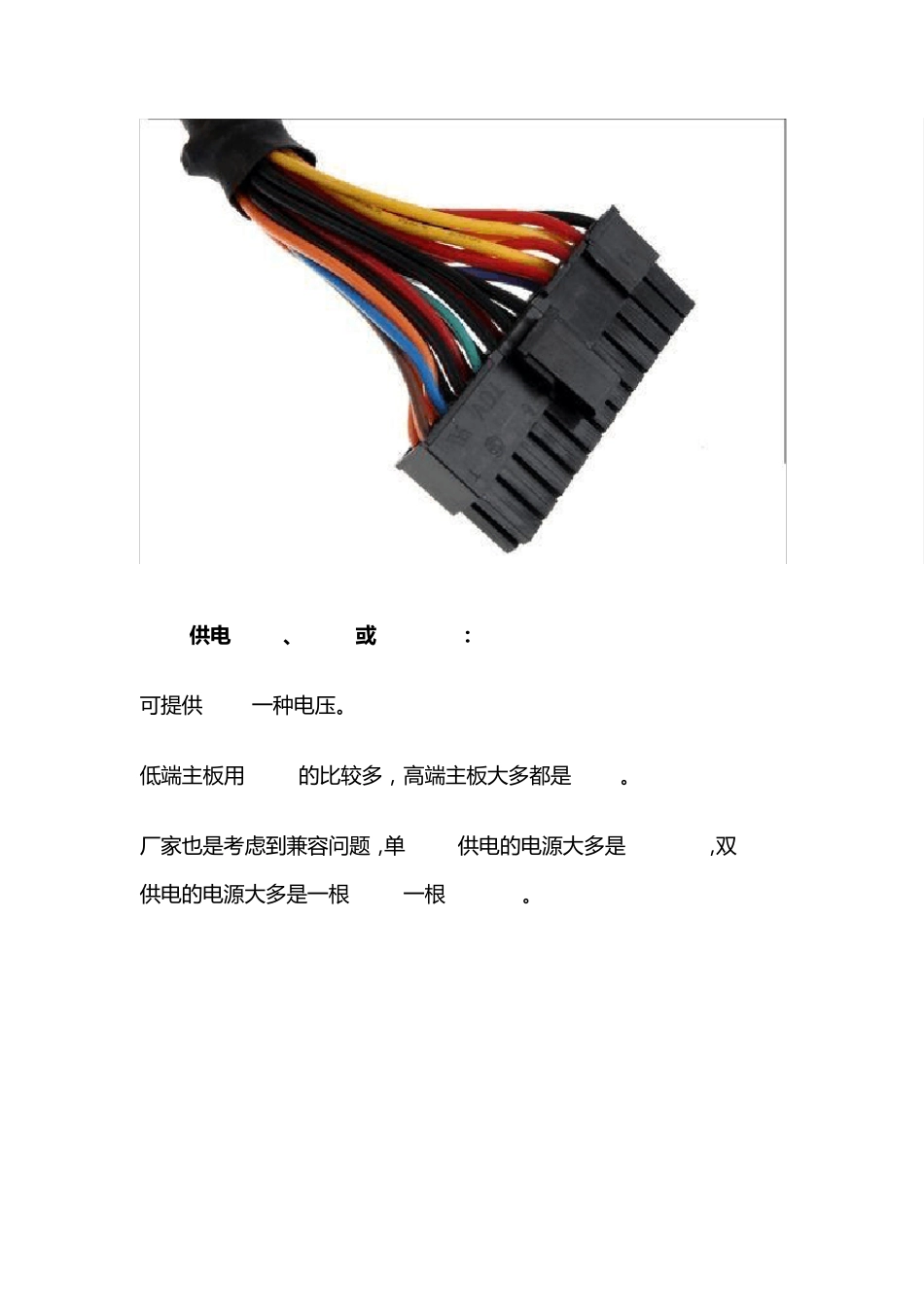

【 分 类 篇 】 目 前 常 见 的 电 源 的 供 电 接 口 大 概 分 为 以 下 几 种 : 24Pin、20Pin或 20+4Pin: 可 提 供 12V、5V和 3.3V三种 电 压。 介于主板用电 越来越大 ,20Pin的 主板基本淘汰了,但 20+4Pin依然是目 前 电 源 最常 见 的 接 口 。 可 能是厂家还是会考虑兼容性吧,纯 24Pin主板供 电 的 电 源 还是非常 少的 。 CPU供 电 8Pin、4Pin或 4+4Pin: 可 提 供 12V一 种 电 压 。 低端主板用 4Pin的比较多,高端主板大多都是 8Pin。 厂家也是考虑到兼容问题,单 CPU供 电 的电 源大多是 4+4Pin,双 CPU供 电 的电 源大多是一 根 8Pin一 根 4+4Pin。 显 卡 供电 6Pin: 可 提 供 12V一 种 电 压 。 现在一 般电 源至少都带一 个 6Pin,但一 些为集显配置准备的功率超小的,也没有这个接口。 显 卡 供电 8Pin或 6+2Pin: 可 提 供 12V一 种 电 压 。 有些大功率电 源会标配 8pin,但有些厂家考虑兼容问题,可 能会全部使用 6+2Pin 其 它 供电 4PIN(1): 可 提 供 12V和 5V两 种 电 压 。 常见的大 4D,用途很广。 其 他供电 4Pin(2): 可 提 供 12V一种 电 压 。 主板常见的风扇接口。 其 它 供电 3Pin: 可 提 供 12V一 种 电 压 。 主板上常见的风扇接口。 其 它 供电 2Pin: 可 提 供 12V一 种 电 压 。 主板显卡上常见的风扇接口。 硬 盘 SATA供电: 可 提 供 12V和 5V两 种 电 压 。 【转接线篇】 虽 然 接 口 的 种 类 很 多 , 但 电 源 提 供 的 只 是 三 种 电 压 而 已 , 所 以 就 可 以 各种 转 接 。 几乎万能的大 4D: 大 4D转显卡 6Pin: 大 4D转显卡 8Pin: 大 4D转 CPU4Pin: 大 4D转 CPU8Pin: 大 4D转 SATA供电: 显 卡 6Pin转 8Pin: CPU4Pin转 8Pin: 主板 20Pin转 24Pin: 【针脚定义篇】 电 源 针 脚 定 义 请 自 行 查 阅 百 度 文 库 :http://wenku.baidu.com/view/55674a0002020740be1e9b43.html 要 注 意 的 有 以 下 几 点 : 1.供 电 接 口 都 有 防 呆 设 计 , 尤 其 是 CPU和 显 卡 的 8Pin, 针 脚 定 义 是 不同 的 , 硬 插 插 错 了 可 能 会 失 火 的 ...
