显卡接口分类图解

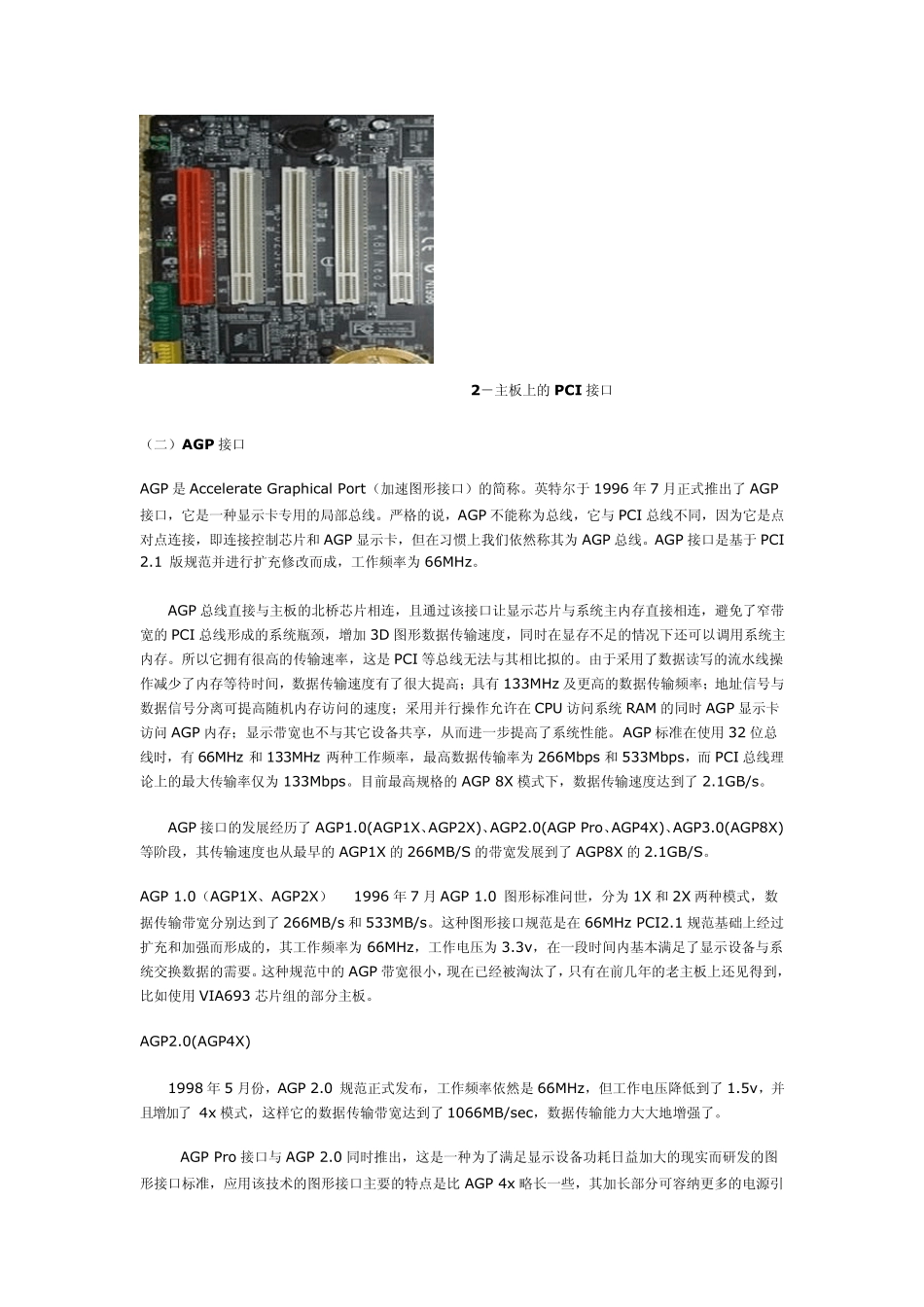

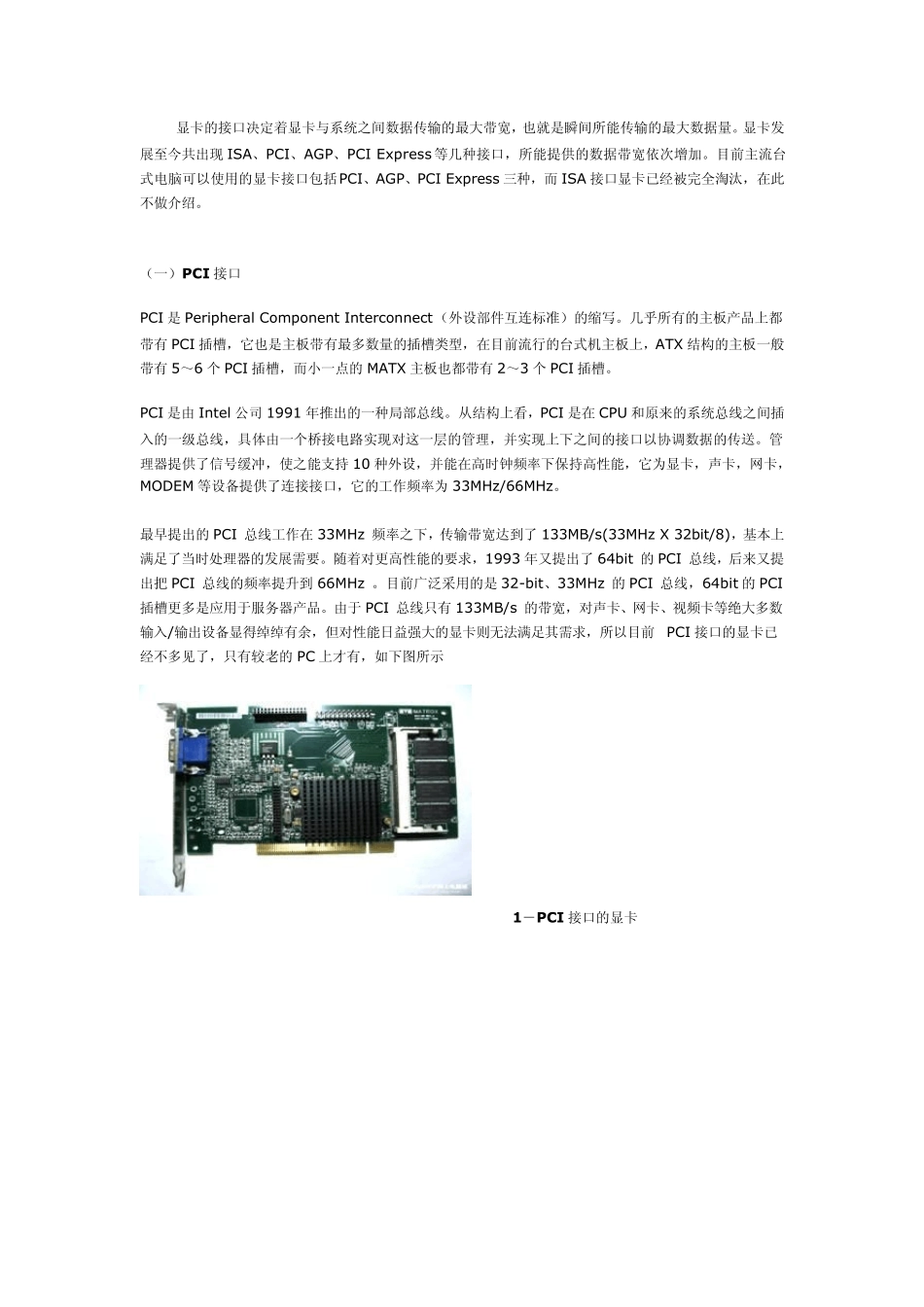

显卡的接口决定着显卡与系统之间数据传输的最大带宽，也就是瞬间所能传输的最大数据量。显卡发展至今共出现ISA、PCI、AGP、PCI Express 等几种接口，所能提供的数据带宽依次增加。目前主流台式电脑可以使用的显卡接口包括PCI、AGP、PCI Express 三种，而 ISA 接口显卡已经被完全淘汰，在此不做介绍。 （一）P CI 接口 PCI 是Peripheral Component Interconnect（外设部件互连标准）的缩写。几乎所有的主板产品上都带有 PCI 插槽，它也是主板带有最多数量的插槽类型，在目前流行的台式机主板上，ATX 结构的主板一般带有 5～6 个 PCI 插槽，而小一点的MATX 主板也都带有 2～3 个 PCI 插槽。 PCI 是由 Intel 公司 1991 年推出的一种局部总线。从结构上看，PCI 是在 CPU 和原来的系统总线之间插入的一级总线，具体由一个桥接电路实现对这一层的管理，并实现上下之间的接口以协调数据的传送。管理器提供了信号缓冲，使之能支持 10 种外设，并能在高时钟频率下保持高性能，它为显卡，声卡，网卡，MODEM 等设备提供了连接接口，它的工作频率为 33MHz/66MHz。 最早提出的PCI 总线工作在 33MHz 频率之下，传输带宽达到了 133MB/s(33MHz X 32bit/8)，基本上满足了当时处理器的发展需要。随着对更高性能的要求，1993 年又提出了 64bit 的PCI 总线，后来又提出把 PCI 总线的频率提升到 66MHz 。目前广泛采用的是32-bit、33MHz 的PCI 总线，64bit 的PCI插槽更多是应用于服务器产品。由于 PCI 总线只有 133MB/s 的带宽，对声卡、网卡、视频卡等绝大多数输入/输出设备显得绰绰有余，但对性能日益强大的显卡则无法满足其需求，所以目前PCI 接口的显卡已经不多见了，只有较老的PC 上才有，如下图所示 1－P CI 接口的显卡 2－主板上的 P CI 接口 （二）AGP 接口 AGP 是 Accelerate Graphical Port（加速图形接口）的简称。英特尔于 1996 年 7 月正式推出了 AGP接口，它是一种显示卡专用的局部总线。严格的说，AGP 不能称为总线，它与 PCI 总线不同，因为它是点对点连接，即连接控制芯片和 AGP 显示卡，但在习惯上我们依然称其为 AGP 总线。AGP 接口是基于 PCI 2.1 版规范并进行扩充修改而成，工作频率为 66MHz。 AGP 总线直接与主板的北桥芯片相连，且通过该接口让显示芯片与系统主内存直接相连，避免了窄带宽的 PCI 总线形成的系统瓶颈，增加 3D 图形数据传输...
