晶体管来复再生式单管机制作专题

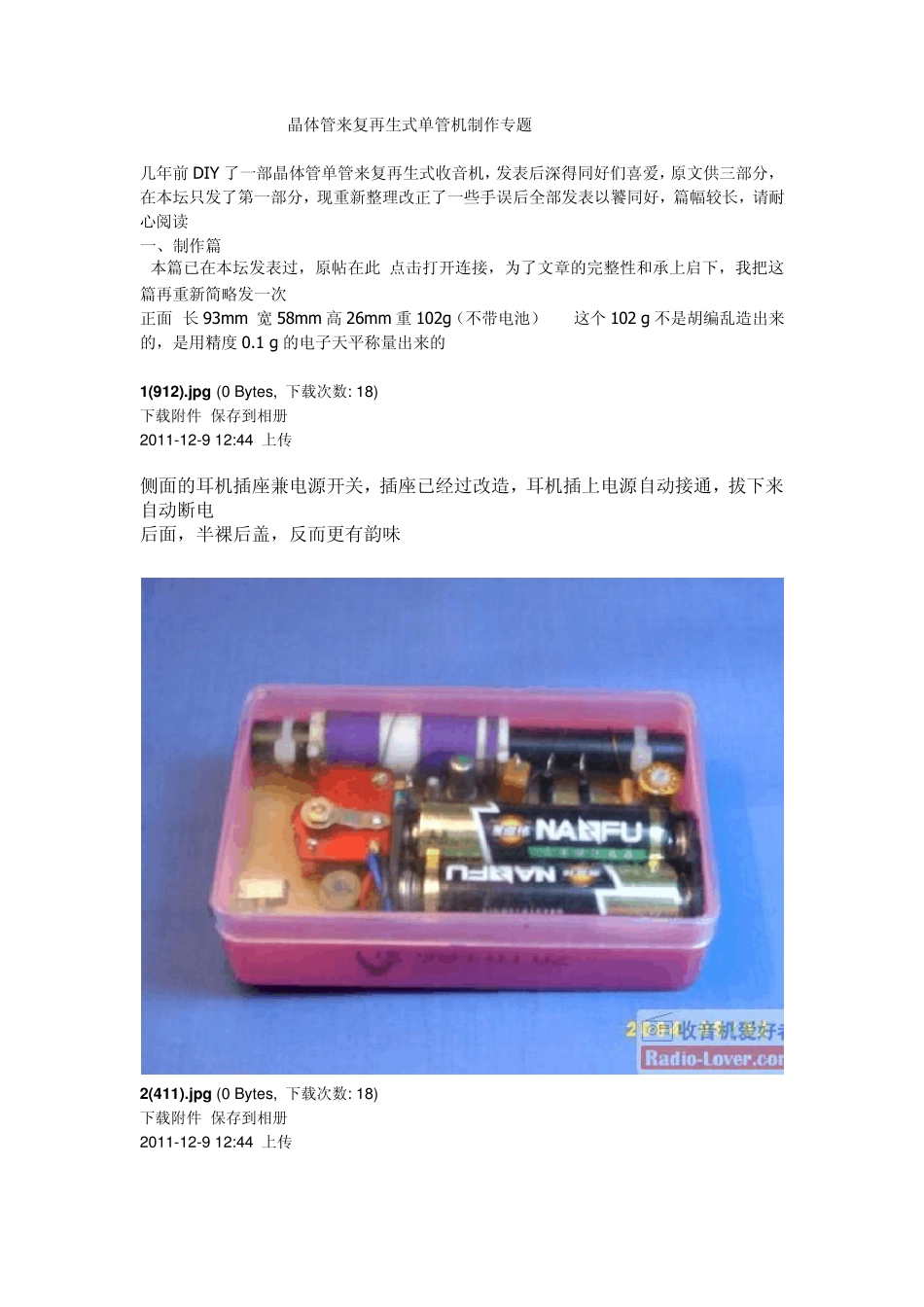

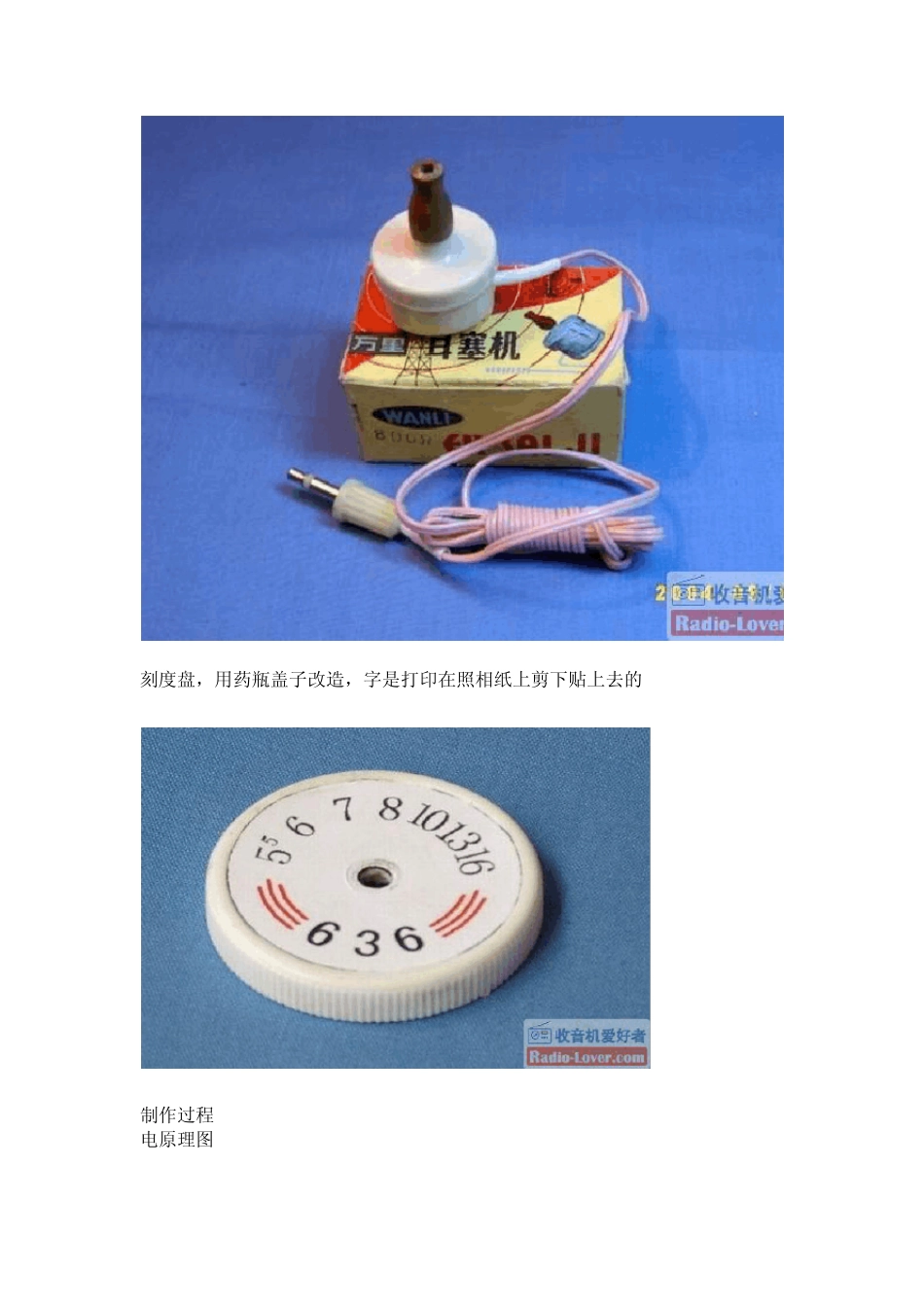

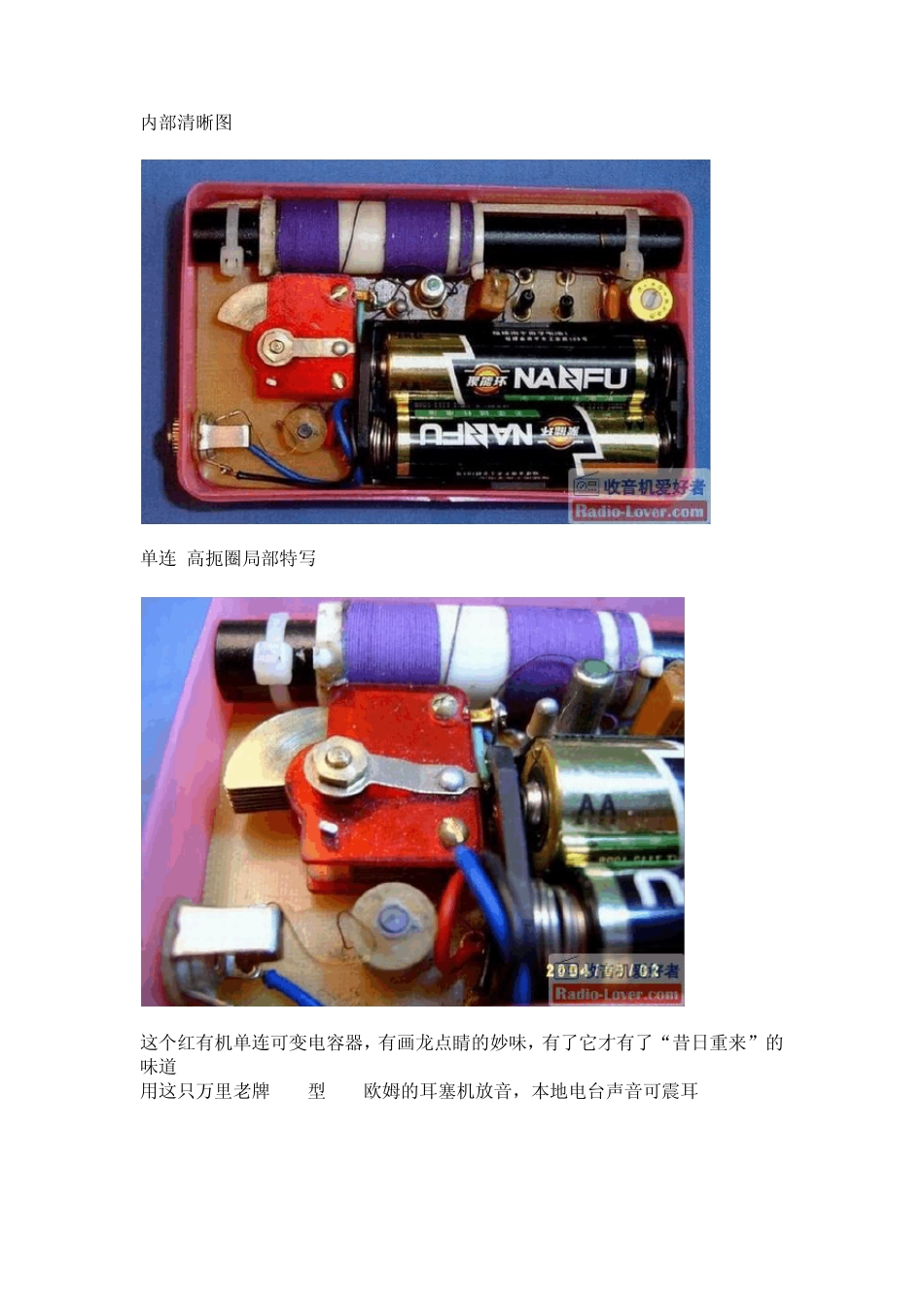

晶体管来复再生式单管机制作专题 几年前DIY 了一部晶体管单管来复再生式收音机，发表后深得同好们喜爱，原文供三部分，在本坛只发了第一部分，现重新整理改正了一些手误后全部发表以饕同好，篇幅较长，请耐心阅读 一、制作篇 本篇已在本坛发表过，原帖在此 点击打开连接，为了文章的完整性和承上启下，我把这篇再重新简略发一次 正面 长93m m 宽 58m m 高 26m m 重102g（不带电池）——这个 102 g 不是胡编乱造出来的，是用精度 0.1 g 的电子天平称量出来的 1(912).jp g (0 By tes, 下载次数: 18) 下载附件 保存到相册 2011-12-9 12:44 上传 侧面的耳机插座兼电源开关，插座已经过改造，耳机插上电源自动接通，拔下来自动断电 后面，半裸后盖，反而更有韵味 2(411).jp g (0 By tes, 下载次数: 18) 下载附件 保存到相册 2011-12-9 12:44 上传 内部清晰图 单连-高扼圈局部特写 这个红有机单连可变电容器，有画龙点睛的妙味，有了它才有了“昔日重来”的味道 用这只万里老牌 636型 800欧姆的耳塞机放音，本地电台声音可震耳 刻度盘，用药瓶盖子改造，字是打印在照相纸上剪下贴上去的 制作过程 电原理图 这是一张典型的来复再生式收音机电路图，基本工作原理不再赘述，特别之处是它的再生电路，我很喜用这种再生电路。这是由串在高频管发射极中的线圈 L3完成的，L3是一根直径 0.5毫米的单根导线在磁棒上绕 1~2圈，调整和 L1之间的距离来调节再生的大小，这种再生电路的特点是反馈量大而且均匀。从我装过的再生电路形式中这种是效果最好体积最小的，成本也是最低的。值得推荐。 各元件的选用原则 磁性天线 截面有圆形和方型两种。圆形有直径 10毫米和 8毫米两种，方型有 4*12和 5*17毫米两种 单管机放大量有限，从天线上接受的能量越多越好。所以磁性天线长度越长越好，同样长度下截面积越大越好，所以，若长度相同，选择的顺序应该是5*17毫米方型（截面积 85平方毫米），10毫米圆形（截面积 78.5平方毫米），8毫米圆形（截面积 50.24平方毫米），4*12毫米方型（截面积 48平方毫米） C1, 4~20pF半可变电容，可用一只拉线电容或一只 18pF左右的固定电容代替 很多刊物和爱好者都不加这个电容，认为这是个可有可无的零件。我的结论是：矿石机可以省，再生机不可省！这个结论是在这次装机调试中得出的。刚开始没有加这个电容，在这次装机调试完以后用信号发生器测了一下接受...
