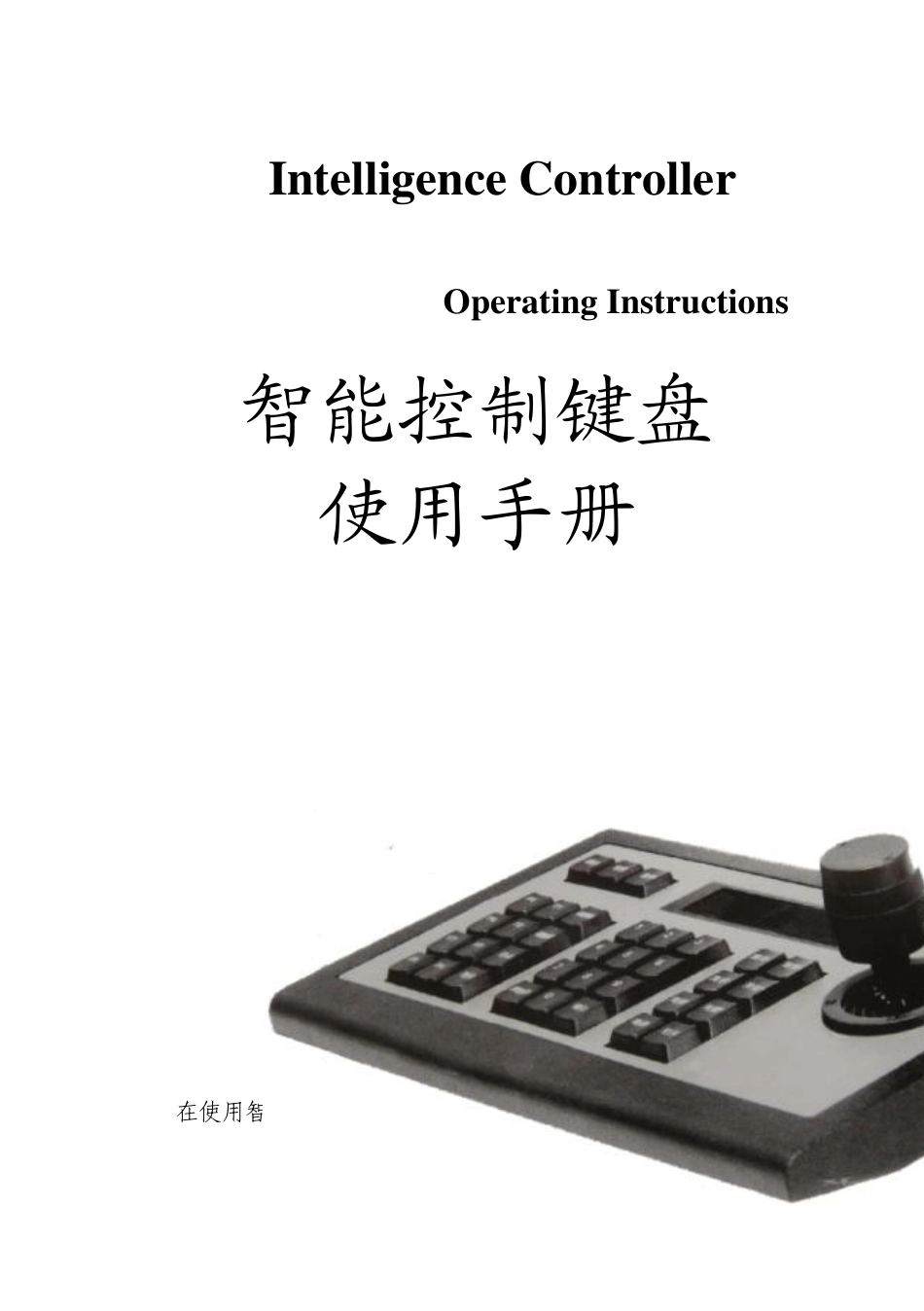

智能控制键盘使用手册

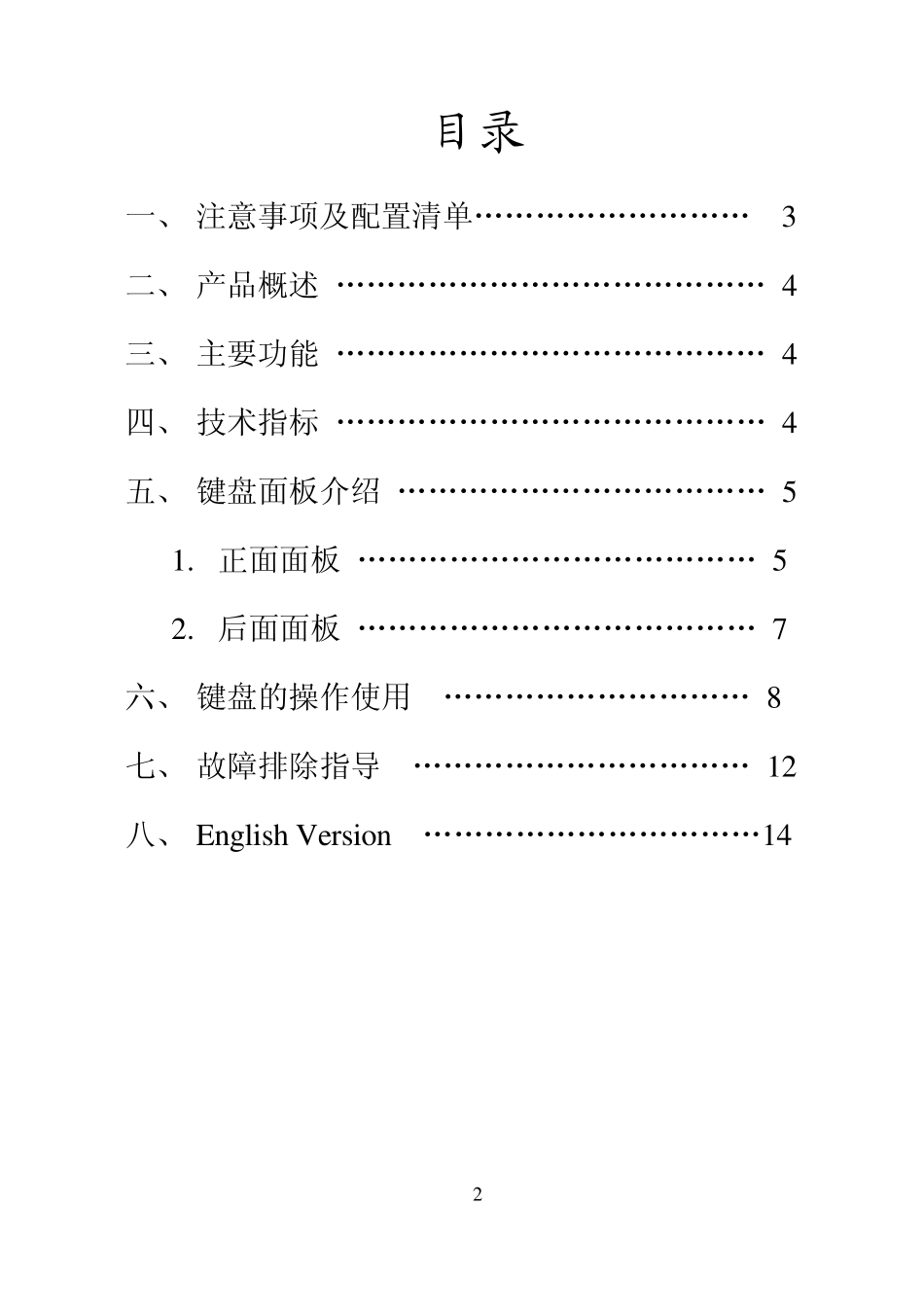

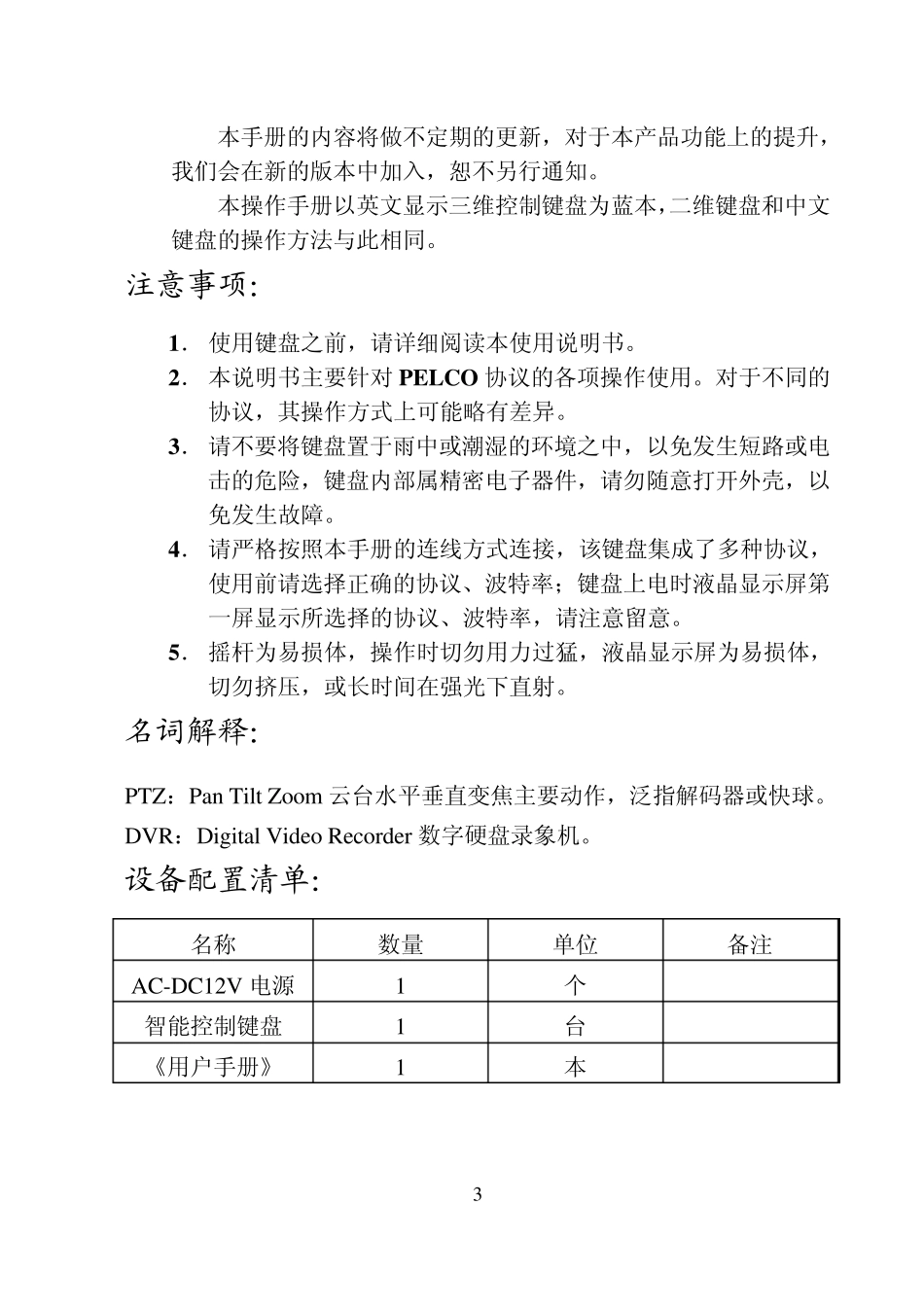

Intelligence Controller Operating Instru ctions 智能控制键盘 使用手册 在使用智能球键盘控制器之前，敬请您仔细阅读本使用手册 2 目录 一、 注意事项及配置清单„„„„„„„„„ 3 二、 产品概述 „„„„„„„„„„„„„„ 4 三、 主要功能 „„„„„„„„„„„„„„ 4 四、 技术指标 „„„„„„„„„„„„„„ 4 五、 键盘面板介绍 „„„„„„„„„„„„ 5 1. 正面面板 „„„„„„„„„„„„„ 5 2. 后面面板 „„„„„„„„„„„„„ 7 六、 键盘的操作使用 „„„„„„„„„„ 8 七、 故障排除指导 „„„„„„„„„„„ 12 八、 English Version „„„„„„„„„„„14 3 本手册的内容将做不定期的更新，对于本产品功能上的提升，我们会在新的版本中加入，恕不另行通知。 本操作手册以英文显示三维控制键盘为蓝本，二维键盘和中文键盘的操作方法与此相同。 注意事项： 1． 使用键盘之前，请详细阅读本使用说明书。 2． 本说明书主要针对 PELCO 协议的各项操作使用。对于不同的协议，其操作方式上可能略有差异。 3． 请不要将键盘置于雨中或潮湿的环境之中，以免发生短路或电击的危险，键盘内部属精密电子器件，请勿随意打开外壳，以免发生故障。 4． 请严格按照本手册的连线方式连接，该键盘集成了多种协议，使用前请选择正确的协议、波特率；键盘上电时液晶显示屏第一屏显示所选择的协议、波特率，请注意留意。 5． 摇杆为易损体，操作时切勿用力过猛，液晶显示屏为易损体，切勿挤压，或长时间在强光下直射。 名词解释： PTZ：Pan Tilt Zoom 云台水平垂直变焦主要动作，泛指解码器或快球。 DVR：Digital Video Recorder 数字硬盘录象机。 设备配置清单： 名称 数量 单位 备注 AC-DC12V 电源 1 个 智能控制键盘 1 台 《用户手册》 1 本 4 一、 产品概述： 球形摄像机控制键盘是与变速智能球机、解码器等终端接收器配套的产品。控制键盘与接收器之间采用 EIA/RS - 485 电气接口，在不加总线驱动的情况下，一台键盘最多可控制 64 台球机或解码器，键盘与接收器的最大通信距离达 1.2Km。利用控制键盘可方便地对变速球型摄像机进行控制和设置。 二、 主要功能： 控制键盘具有下列主要功能： 1 设定球形摄像机或解码器的地址范围：0～255。 2 能直接控制摄像机的各项功能。 3 可对球形摄像机的...
