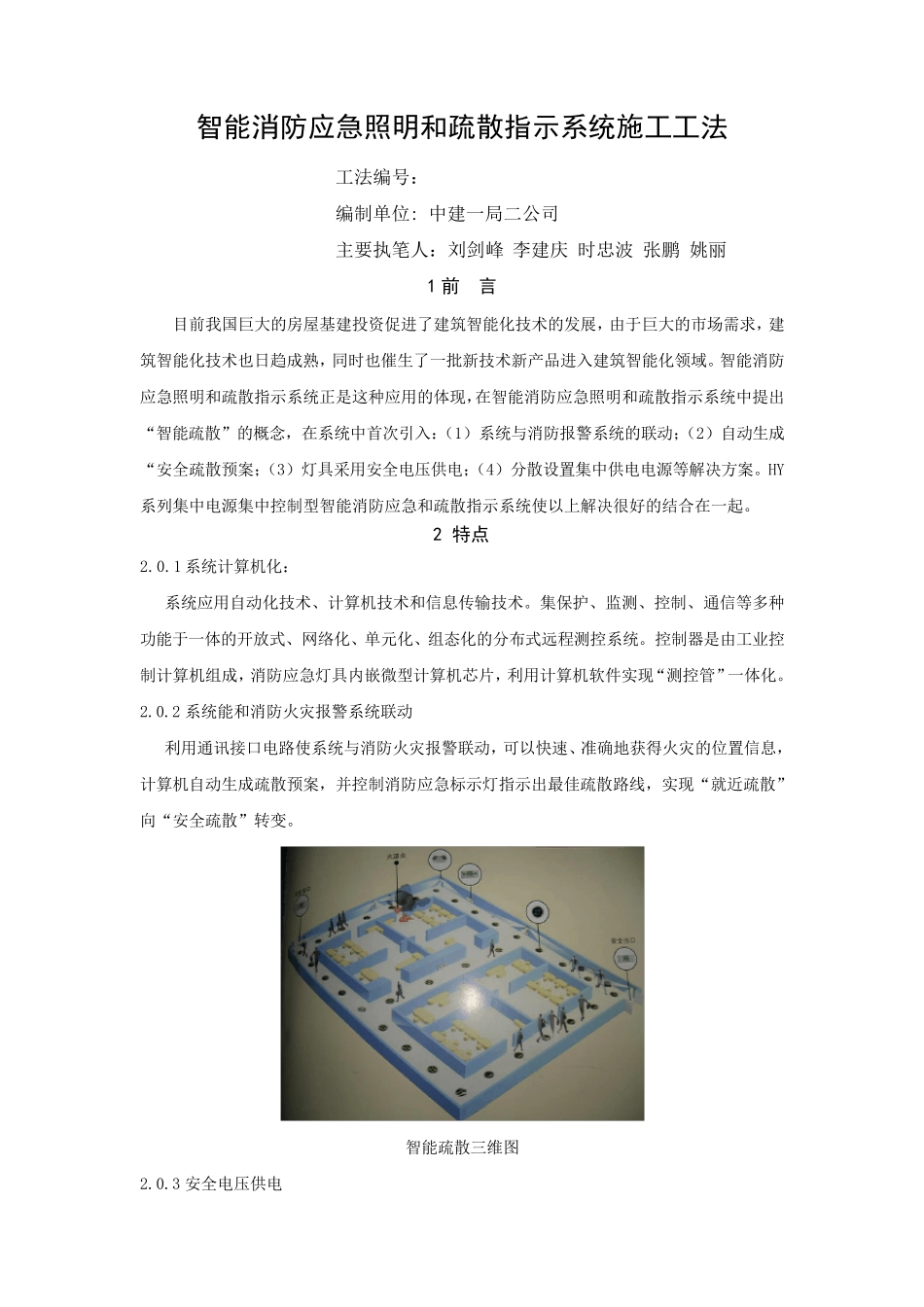

智能消防应急照明和疏散指示系统施工工法 工法编号: 编制单位: 中建一局二公司 主要执笔人:刘剑峰 李建庆 时忠波 张鹏 姚丽 1 前 言 目前我国巨大的房屋基建投资促进了建筑智能化技术的发展,由于巨大的市场需求,建筑智能化技术也日趋成熟,同时也催生了一批新技术新产品进入建筑智能化领域。智能消防应急照明和疏散指示系统正是这种应用的体现,在智能消防应急照明和疏散指示系统中提出“智能疏散”的概念,在系统中首次引入:(1)系统与消防报警系统的联动;(2)自动生成“安全疏散预案;(3)灯具采用安全电压供电;(4)分散设置集中供电电源等解决方案。HY系列集中电源集中控制型智能消防应急和疏散指示系统使以上解决很好的结合在一起。 2 特点 2.0.1 系统计算机化: 系统应用自动化技术、计算机技术和信息传输技术。集保护、监测、控制、通信等多 种功 能于一体的开 放 式 、网 络 化、单元 化、组 态 化的分布 式 远 程 测控系统。控制器 是由工业 控制计算机组 成,消防应急灯具内 嵌 微 型计算机芯 片 ,利 用计算机软 件 实 现“测控管 ”一体化。 2.0.2 系统能和消防火 灾 报警系统联动 利 用通讯 接 口 电路 使系统与消防火 灾 报警联动,可 以快 速 、准 确 地 获 得 火 灾 的位置信息,计算机自动生成疏散预案,并 控制消防应急标 示灯指示出最 佳 疏散路 线 ,实 现“就 近 疏散”向 “安全疏散”转 变 。 智能疏散三 维 图 2.0.3 安全电压供电 消防应急灯具采用DC24V 供电。供电系统被称之为“不带电系统”,无需防护,绝对安全! 2.0.4 电源分散设置 电池总站式供电系统存在供电全面瘫痪的风险;自带电源式消防应急灯具需要定期更换内置的电池,灯具拆装工程量大,运行成本高。采用分散设置的集中供电方式是事故最低、运行成本最低的解决方案。 3 适用范围 本工法可广泛适用于大型公共建筑物及人员密集场所。如:机场航站楼、火车站、地铁站、隧道、码头、体育场馆、展览馆、博物馆、影剧院、医院、地下车库、大型百货商场、超市、酒店、高层或超高层公共建筑等。 4 工艺原理 H Y 5000 智能消防应急疏散系统的工作原理 4.1 监测原理 H Y 5000 疏散系统是一种分布式远程测控系统。系统中的消防应急灯具、应急照明集中电源、应急照明分配电装置等其它功能附件都拥有一个由微型计算机芯 片 、信 号 采集电路 和...
