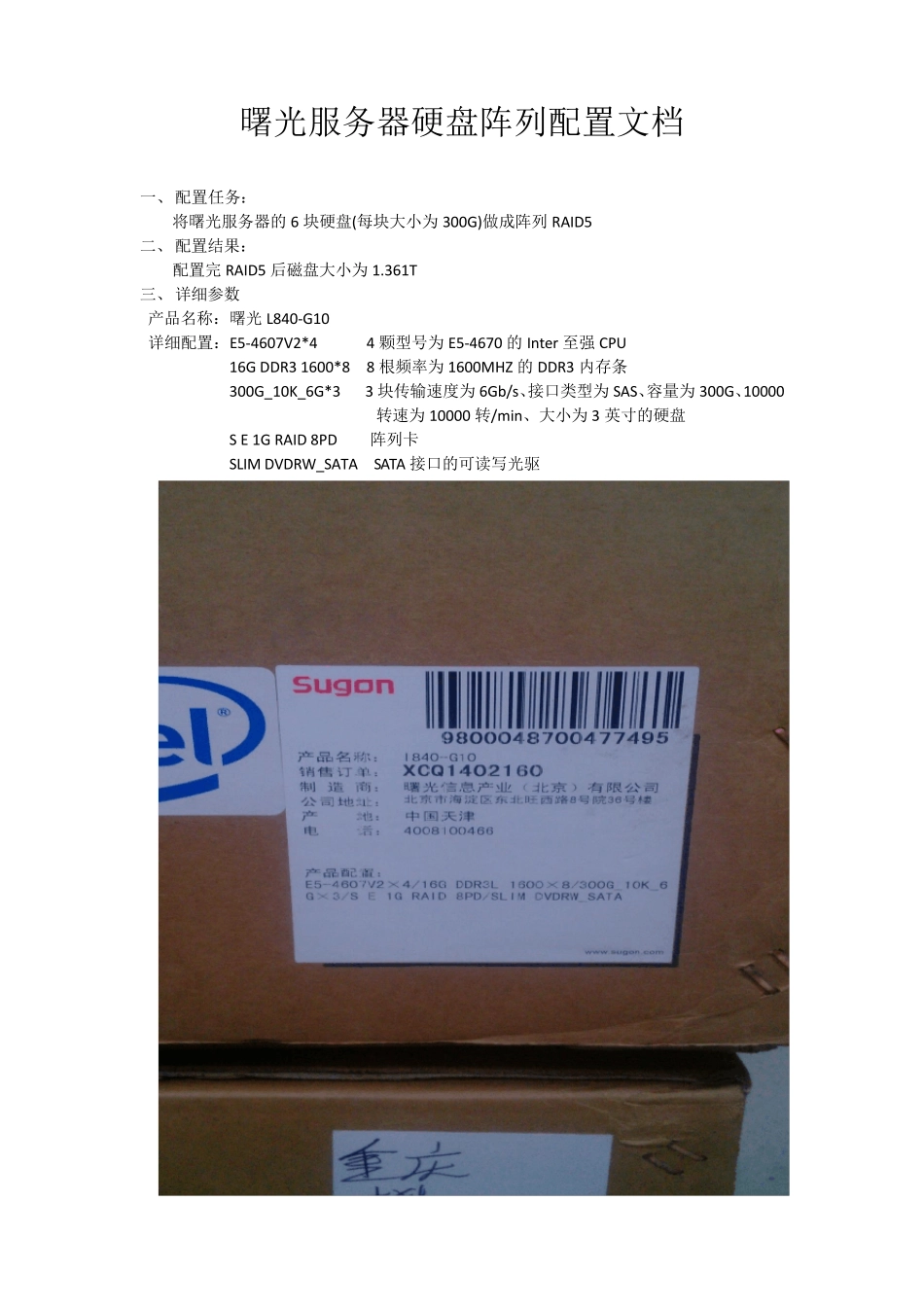

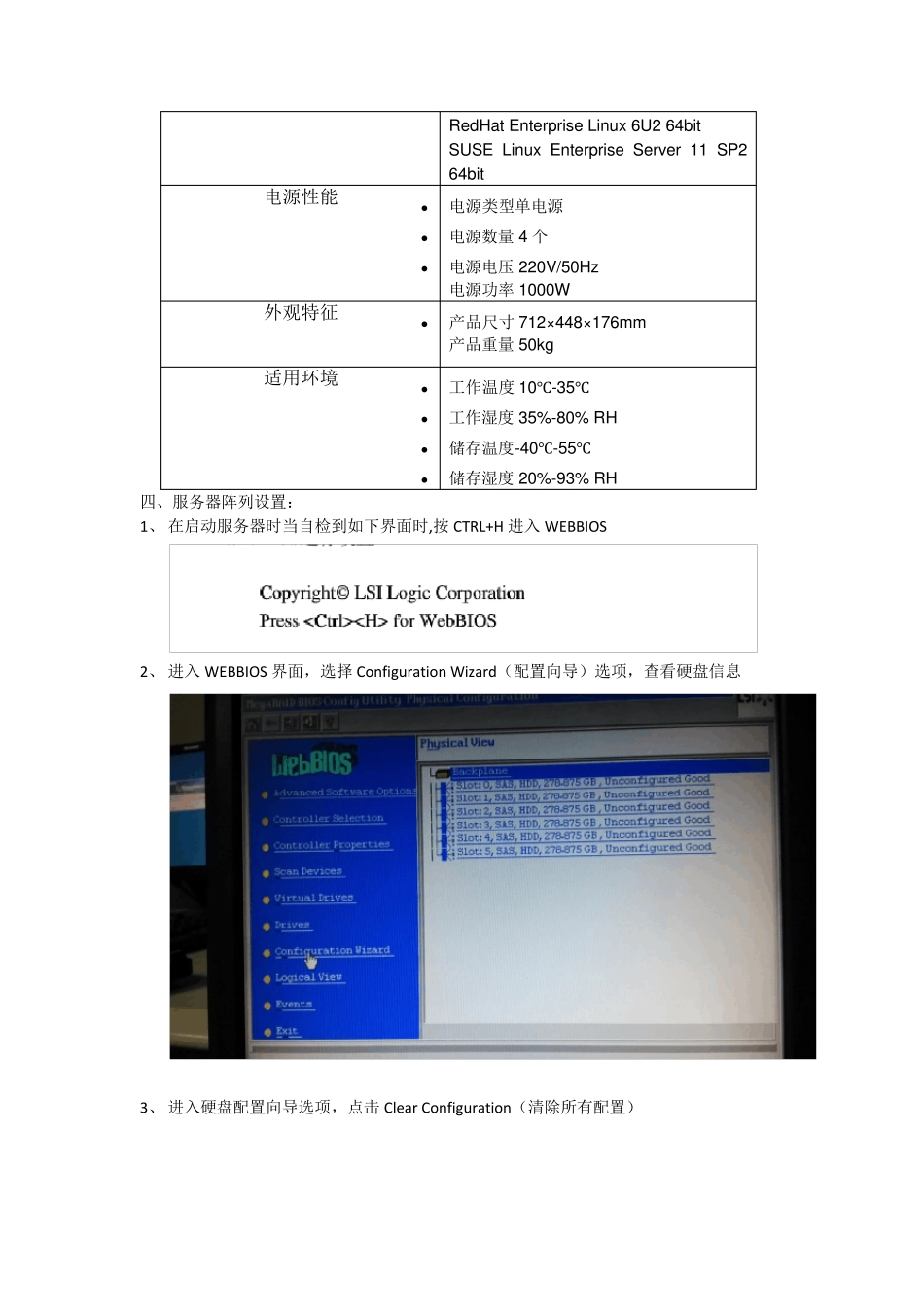

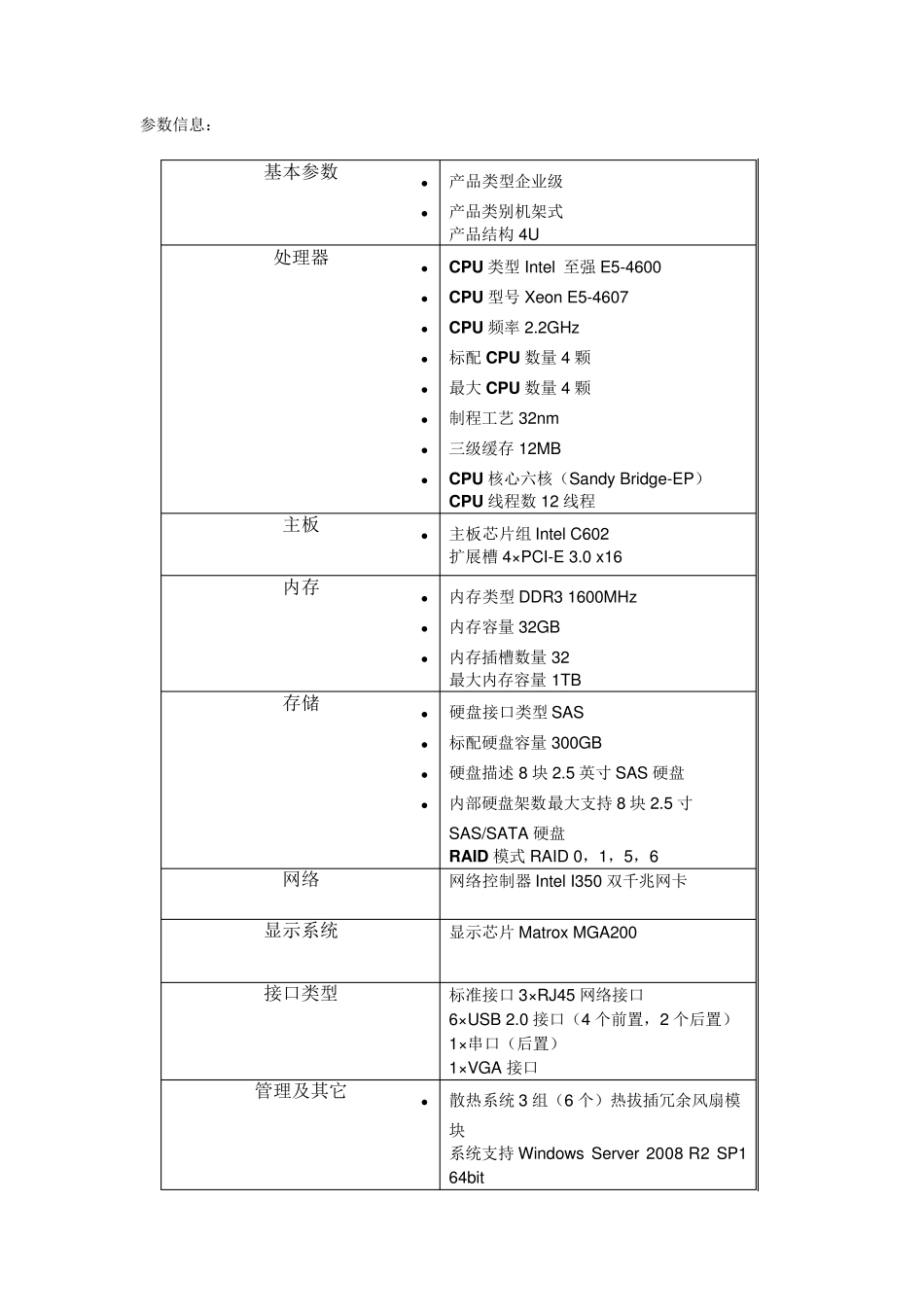

曙光服务器硬盘阵列配置文档 一、 配置任务： 将曙光服务器的 6 块硬盘(每块大小为 300G)做成阵列RAID5 二、 配置结果： 配置完 RAID5 后磁盘大小为 1.361T 三、 详细参数 产品名称：曙光L840-G10 详细配置：E5-4607V2*4 4 颗型号为 E5-4670 的 Inter 至强 CPU 16G DDR3 1600*8 8 根频率为 1600MHZ 的 DDR3 内存条 300G_10K_6G*3 3 块传输速度为 6Gb/s、接口类型为 SAS、容量为 300G、10000转速为 10000 转/min、大小为 3 英寸的硬盘 S E 1G RAID 8PD 阵列卡 SLIM DVDRW_SATA SATA 接口的可读写光驱 参数信息： 基本参数 • 产品类型企业级 • 产品类别机架式 产品结构4U 处理器 • CPU 类型Intel 至强E5-4600 • CPU 型号Xeon E5-4607 • CPU 频率2.2GHz • 标配CPU 数量4 颗 • 最大CPU 数量4 颗 • 制程工艺32nm • 三级缓存 12MB • CPU 核心六核（Sandy Bridge-EP） CPU 线程数12 线程 主板 • 主板芯片组 Intel C602 扩展槽 4×PCI-E 3.0 x16 内存 • 内存类型DDR3 1600MHz • 内存容量32GB • 内存插槽数量32 最大内存容量1TB 存储 • 硬盘接口类型SAS • 标配硬盘容量300GB • 硬盘描述 8 块 2.5 英寸 SAS 硬盘 • 内部硬盘架数最大支持 8 块 2.5 寸SAS/SATA 硬盘 RAID 模式RAID 0，1，5，6 网络 网络控制器Intel I350 双千兆网卡 显示系统 显示芯片 Matrox MGA200 接口类型 标准接口 3×RJ45 网络接口 6×USB 2.0 接口（4 个前置，2 个后置） 1×串口（后置） 1×VGA 接口 管理及其它 • 散热系统 3 组（6 个）热拔插冗余风扇模块 系统支持 Windows Server 2008 R2 SP1 64bit RedHat Enterprise Linux 6U2 64bit SUSE Linux Enterprise Server 11 SP2 64bit 电源性能 • 电源类型单电源 • 电源数量4 个 • 电源电压220V/50Hz 电源功率1000W 外观特征 • 产品尺寸712×448×176mm 产品重量50kg 适用环境 • 工作温度10℃-35℃ • 工作湿度35%-80% RH • 储存温度-40℃-55℃ • 储存湿度20%-93% RH 四、服务器阵列设置： 1、 在启动服务器时当自检到如下界面时,按 CTRL+H 进入 WEBBIOS 2、 进入 WEBBIOS 界面，选择 Configuration Wizard（配置向导）选项，查看硬盘信息 3、 进入硬盘配置向导选项，点击 Cle...
