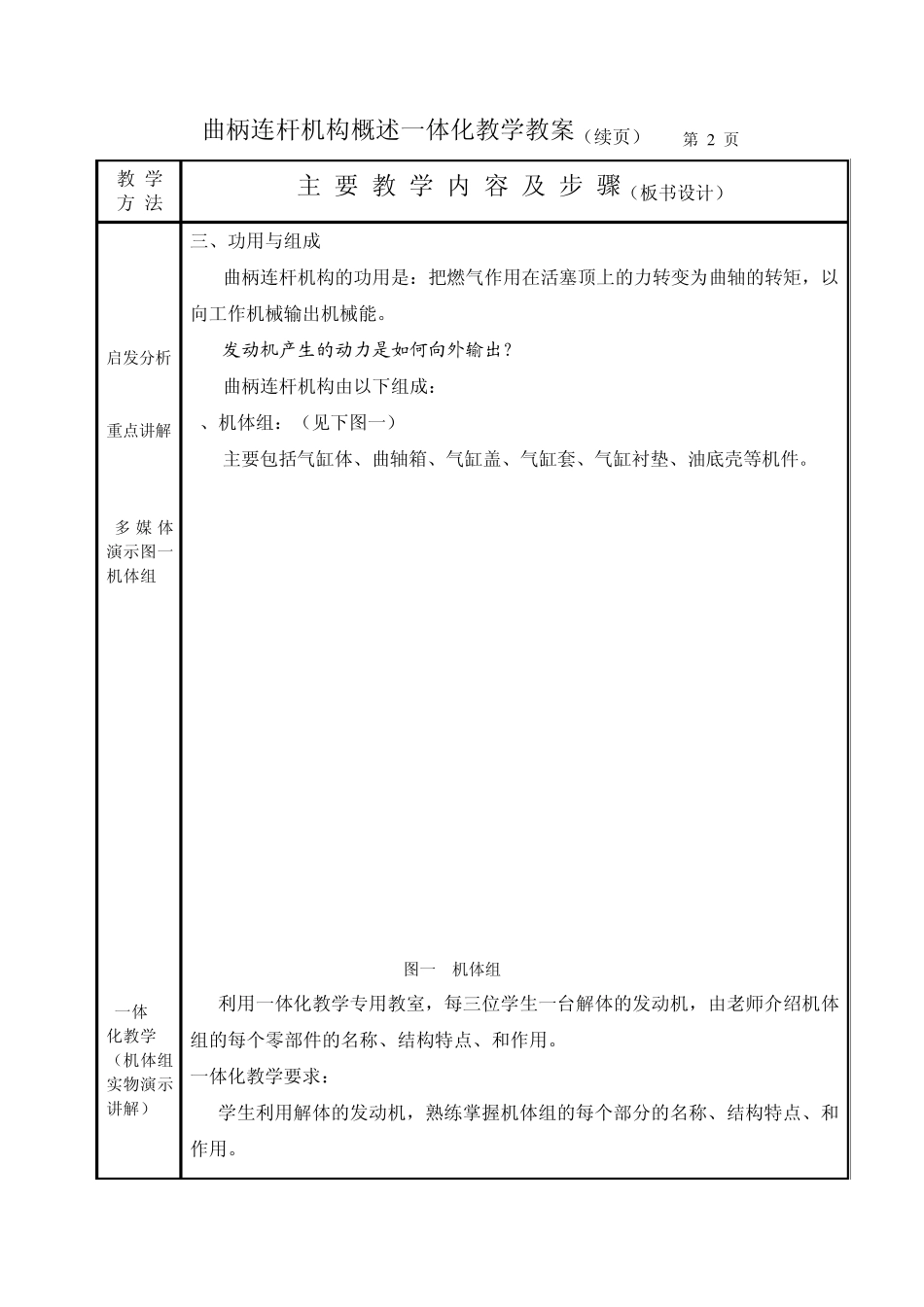

曲柄连杆机构概述一体化教学教案 曲柄连杆机构概述一体化教学教案 第 1 页 章节课题 第二章 曲柄连杆机构的构造与维修 第一节 曲柄连杆机构概述 地点 一体化教学 专用教室 授课日期 2009年 9 月 8 日 第二周 星期（三） 第5、6节 授课时数 2 节 教学目的 1、了解曲柄连杆机构的作用； 2、掌握曲柄连杆机构的各组成部分； 3、熟悉曲柄连杆机构的工作条件和受力分析； 教学方法 导入、简单介绍、师生互动、启发分析、重点讲解、归纳小结 评价 项 目 一体化教学内容 一体化教具与解决措施 教学重点 曲柄连杆机构的各组成部分 解体的发动机 教学难点 曲柄连杆机构的受力分析 详细讲解各组成部分，举例子说明 教具使用与时间的分配 编号 教具类型 教学内容要点 教学目的 所用时间 1 多媒体动画 曲柄连杆机构作用 演示曲柄连杆 机构的动态效果 10分钟 2 投 影 曲柄连杆机构的组成 展示曲柄连 杆机构的各组成 20分钟 3 解体的发动机 （15台） 实物讲解曲柄连杆机构各部分的名称和结构特点 增加对曲柄连 杆机构的感性认识 20分钟 4 多媒体动画 工作条件 了解工作条件 15分钟 5 多媒体动画 受力分析 掌握受力情况 2 0 分钟 教 学 方 法 主 要 教 学 内 容 及 步 骤（板书设计） 导入 师生互动 一、复习上节课的内容： 口述：汽油发动机与柴油发动机的相同点和不同点。 二、提问： 汽油发动机哪两大机构、五大系统组成？ 曲柄连杆机构概述一体化教学教案（续页） 第 2 页 教 学 方 法 主 要 教 学 内 容 及 步 骤（板书设计） 启发分析 重点讲解 多媒体演示图一机体组 一体 化教学 （机体组实物演示讲解） 三、功用与组成 曲柄连杆机构的功用是：把燃气作用在活塞顶上的力转变为曲轴的转矩，以向工作机械输出机械能。 发动机产生的动力是如何向外输出？ 曲柄连杆机构由以下组成： 1、机体组：（见下图一） 主要包括气缸体、曲轴箱、气缸盖、气缸套、气缸衬垫、油底壳等机件。 图一 机体组 利用一体化教学专用教室，每三位学生一台解体的发动机，由老师介绍机体组的每个零部件的名称、结构特点、和作用。 一体化教学要求： 学生利用解体的发动机，熟练掌握机体组的每个部分的名称、结构特点、和作用。 曲柄连杆机构概述一体化教学教案（续页） 第 3 页 教 学 方 法 主 要 教 学 内 容 及 步 骤（板书...
