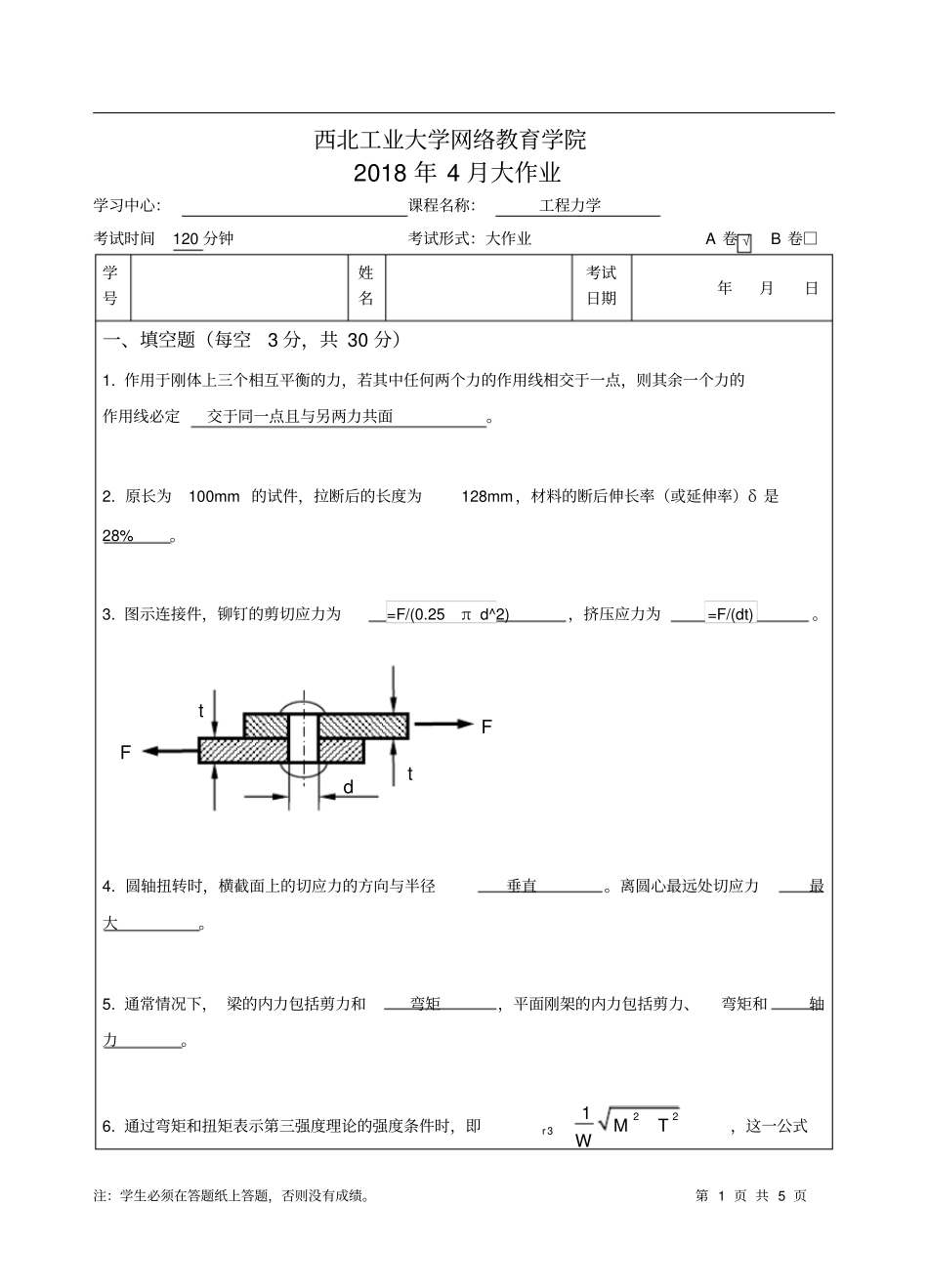

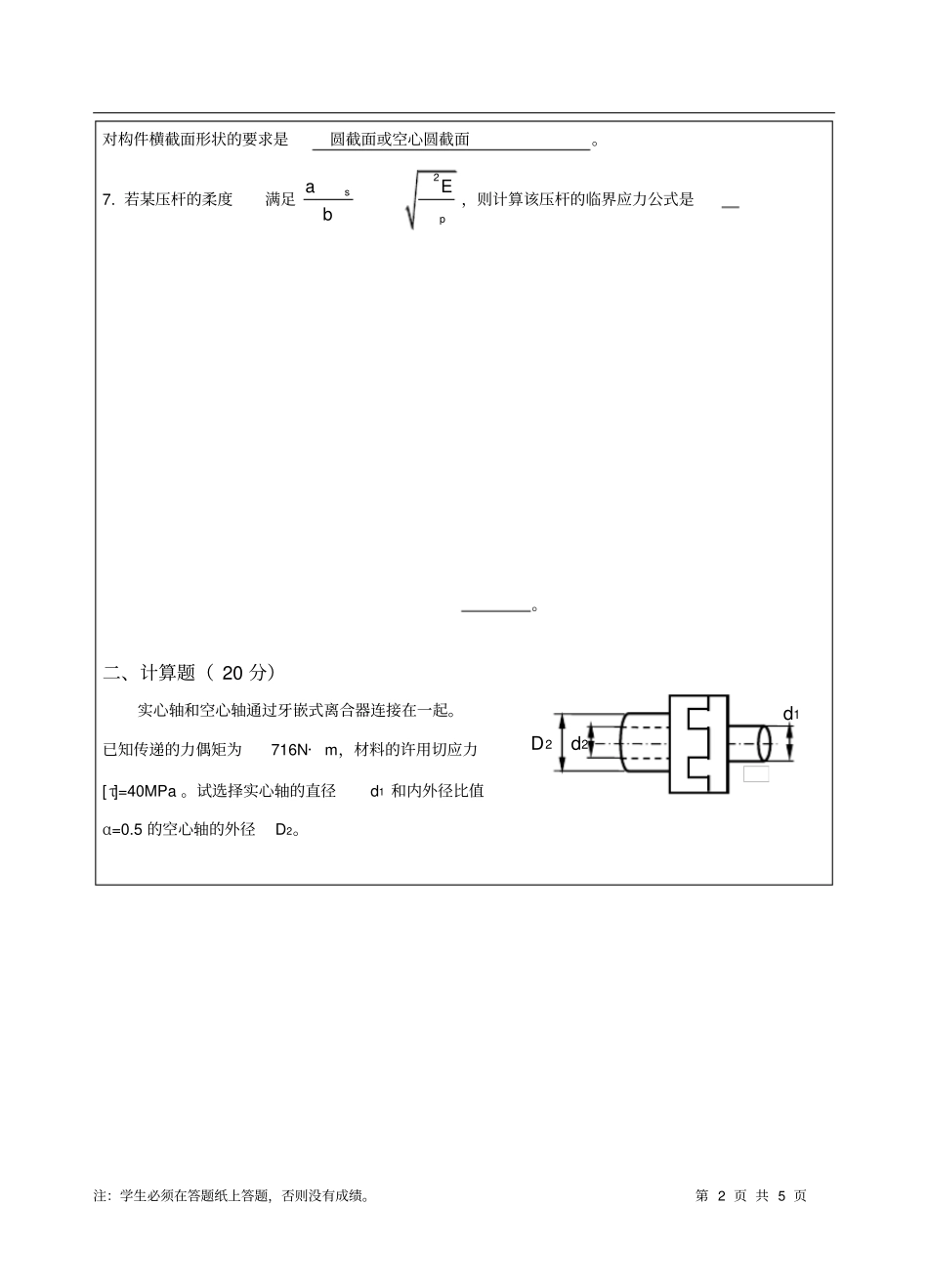

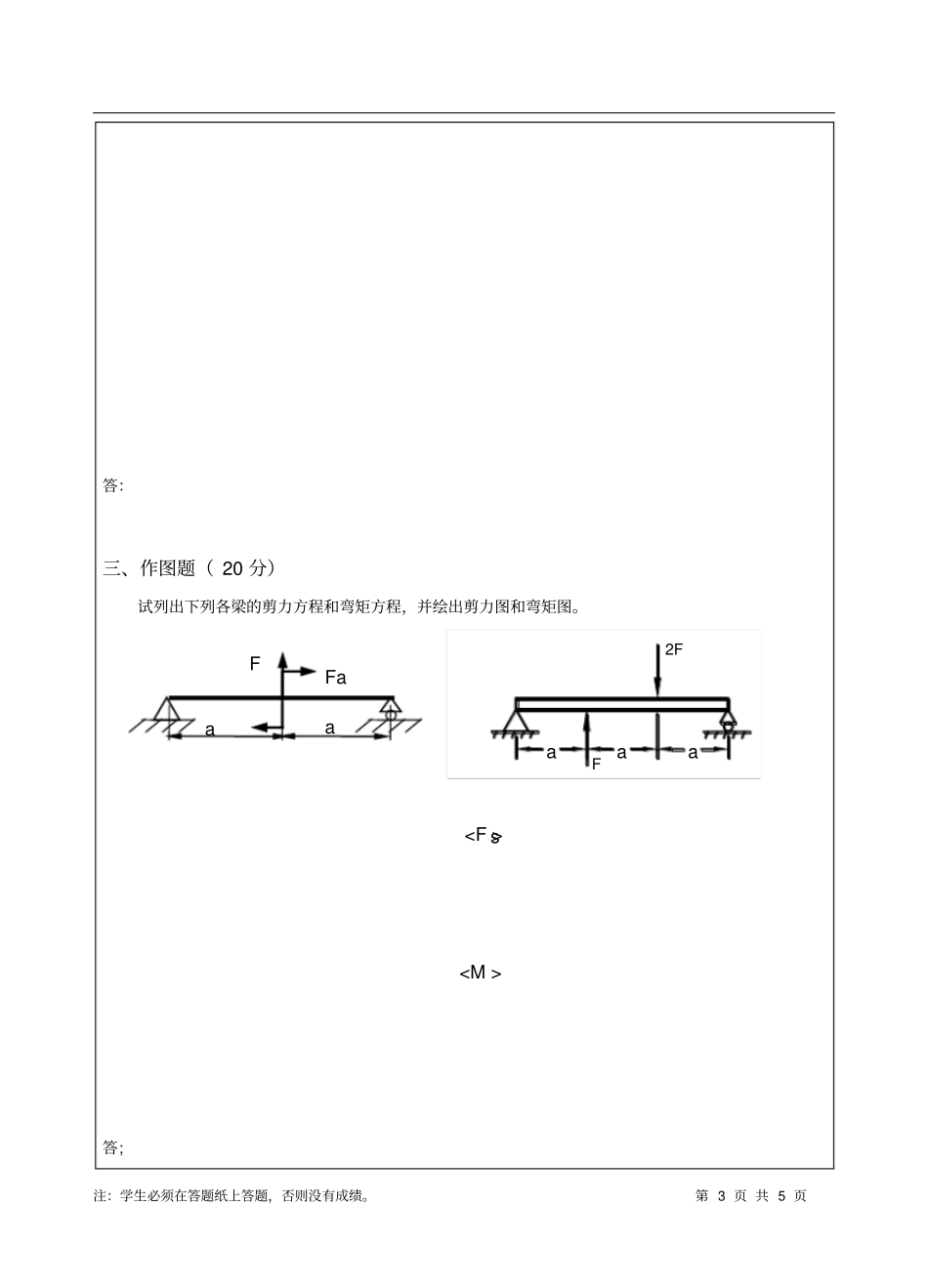

注：学生必须在答题纸上答题，否则没有成绩。第 1 页 共 5 页西北工业大学网络教育学院2018 年 4 月大作业学习中心：课程名称：工程力学考试时间120 分钟考试形式：大作业A 卷 √B 卷□学号姓名考试日期年月日一、填空题（每空3 分，共 30 分）1. 作用于刚体上三个相互平衡的力，若其中任何两个力的作用线相交于一点，则其余一个力的作用线必定交于同一点且与另两力共面。2. 原长为100mm 的试件，拉断后的长度为128mm，材料的断后伸长率（或延伸率）δ 是28% 。3. 图示连接件，铆钉的剪切应力为=F/(0.25π d^2)，挤压应力为=F/(dt)。4. 圆轴扭转时，横截面上的切应力的方向与半径垂直。离圆心最远处切应力最大。5. 通常情况下， 梁的内力包括剪力和弯矩，平面刚架的内力包括剪力、弯矩和轴力。6. 通过弯矩和扭矩表示第三强度理论的强度条件时，即2231rMTW，这一公式F d F t t 注：学生必须在答题纸上答题，否则没有成绩。第 2 页 共 5 页对构件横截面形状的要求是圆截面或空心圆截面。7. 若某压杆的柔度满足2spaEb，则计算该压杆的临界应力公式是。二、计算题（ 20 分）实心轴和空心轴通过牙嵌式离合器连接在一起。已知传递的力偶矩为716N·m，材料的许用切应力[τ]=40MPa 。试选择实心轴的直径d1 和内外径比值α=0.5 的空心轴的外径D2。d1D2d2注：学生必须在答题纸上答题，否则没有成绩。第 3 页 共 5 页答：三、作图题（ 20 分）试列出下列各梁的剪力方程和弯矩方程，并绘出剪力图和弯矩图。答;F a a Fa aaa2FFs注：学生必须在答题纸上答题，否则没有成绩。第 4 页 共 5 页图二：四、计算题（ 15 分）传动轴 AB 的直径 d =80mm，轴长 l =2m，[σ] =100MPa ，轮缘挂重物W=8kN ，与转矩 m 平衡，轮直径D =0.7m。试画出轴的内力图，并用第三强度理论校核轴的强度。z x B A y m l/2l/2D W d 注：学生必须在答题纸上答题，否则没有成绩。第 5 页 共 5 页答：五、计算题（ 15 分）图示结构，横梁为刚性梁，斜撑杆的直径D=40mm，材料为 A3 钢， E=210GPa，σp=200MPa ，σs=235MPa ，a=304MPa， b=1.12MPa ，nst=3，试按稳定性条件确定该结构的许可载荷F。
