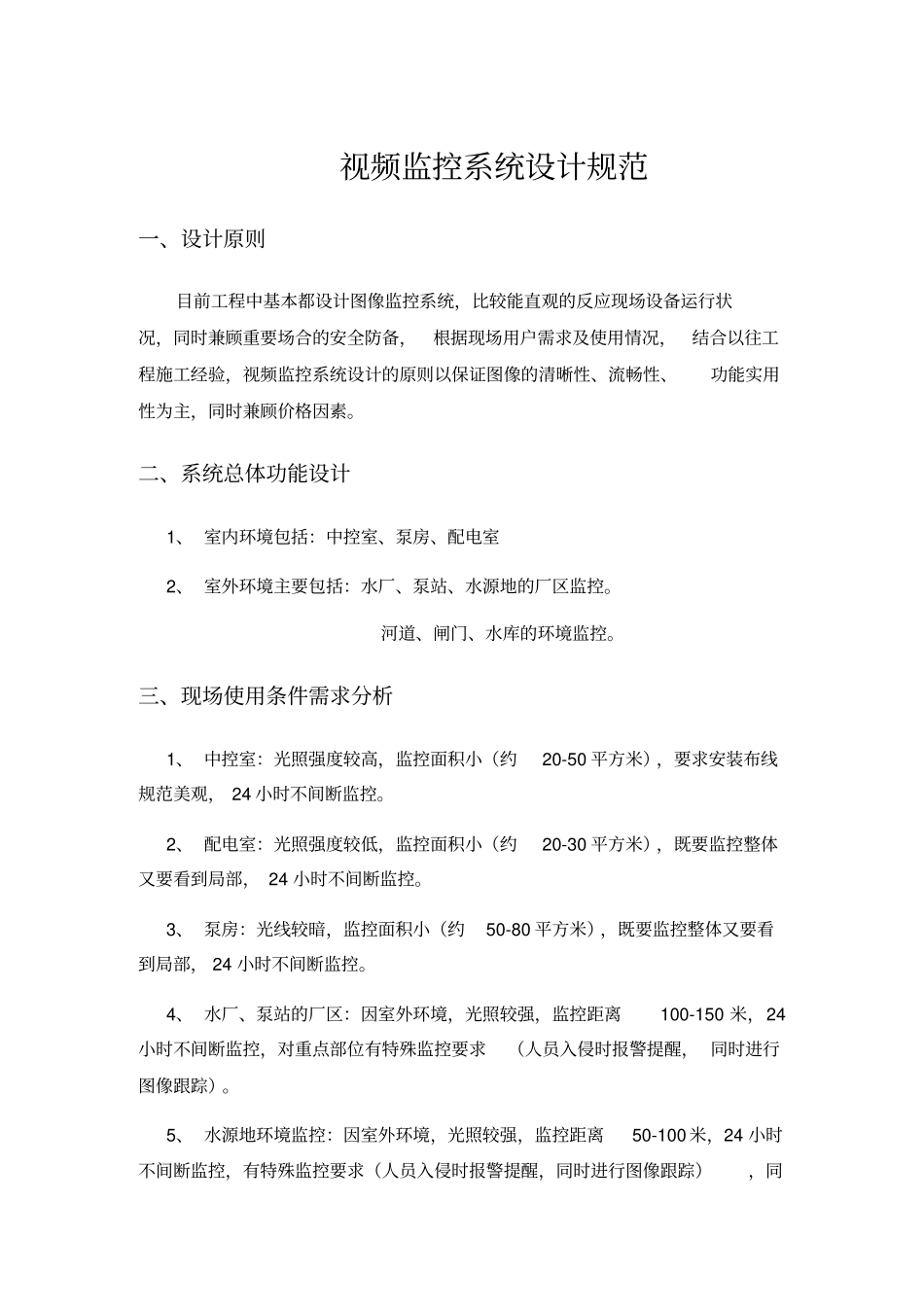

视频监控系统设计规范一、设计原则目前工程中基本都设计图像监控系统，比较能直观的反应现场设备运行状况，同时兼顾重要场合的安全防备，根据现场用户需求及使用情况，结合以往工程施工经验，视频监控系统设计的原则以保证图像的清晰性、流畅性、功能实用性为主，同时兼顾价格因素。二、系统总体功能设计1、 室内环境包括：中控室、泵房、配电室2、 室外环境主要包括：水厂、泵站、水源地的厂区监控。河道、闸门、水库的环境监控。三、现场使用条件需求分析1、 中控室：光照强度较高，监控面积小（约20-50 平方米），要求安装布线规范美观， 24 小时不间断监控。2、 配电室：光照强度较低，监控面积小（约20-30 平方米），既要监控整体又要看到局部， 24 小时不间断监控。3、 泵房：光线较暗，监控面积小（约50-80 平方米），既要监控整体又要看到局部， 24 小时不间断监控。4、 水厂、泵站的厂区：因室外环境，光照较强，监控距离100-150 米，24小时不间断监控，对重点部位有特殊监控要求（人员入侵时报警提醒， 同时进行图像跟踪）。5、 水源地环境监控：因室外环境，光照较强，监控距离50-100 米，24 小时不间断监控，有特殊监控要求（人员入侵时报警提醒，同时进行图像跟踪），同时需音频采集及高音喊话功能。6、 河道、闸门环境监控：因室外环境，光照较强，监控距离200-300 米，24 小时不间断监控，既要监控整体又要看到局部，夜视功能要求较高，清晰度要求较高，要求透雾功能。7、 水库环境监控：因室外环境，光照较强，监控距离300-1000米，24 小时不间断监控， 既要监控整体又要看到局部， 夜视功能要求较高， 清晰度要求较高，同时需音频采集及高音喊话功能，要求透雾功能。四、主要设备说明4.1 主要指标如下：4.1.1机芯：常用 CCD 和 CMOS 两种类型的感光芯片。CMOS 产品低能耗、高像素、低成本、噪点控制好、宽动态性能优越。CCD 产品高能耗、低像素、高成本、噪点控制一般、宽动态性能差。4.1.2镜头、光圈、焦距、尺寸4.1.2.1.镜头广角镜头： 视角在 90 度以上，一般用于电梯轿厢内、大厅等小视距大视角场所； 2.8mm，2.5mm 标准镜头： 视角在 30 度左右，一般用于走道和小区周界等场所，1/2 ”CCD摄像机，标准镜头焦距定为12mm；1/3 ”CCD摄像机，标准镜头焦距定为8mm；1/4 ”CCD摄像机，标准镜头焦距定为6mm；视角在 60 度以上 用于 5*5 米左右场所 3.6 mm 4 mm 视角在 5...
