角管式锅炉施工组织

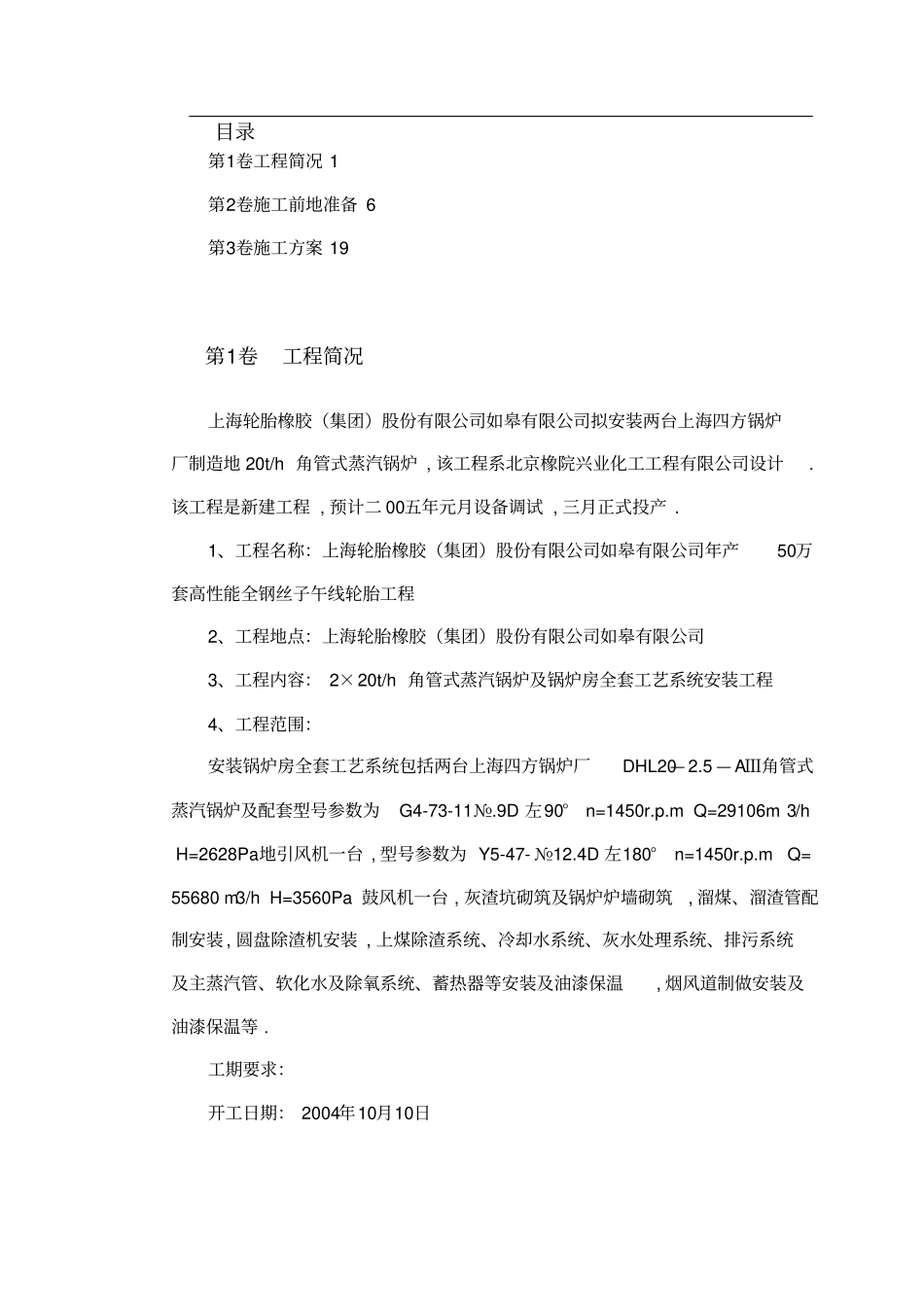

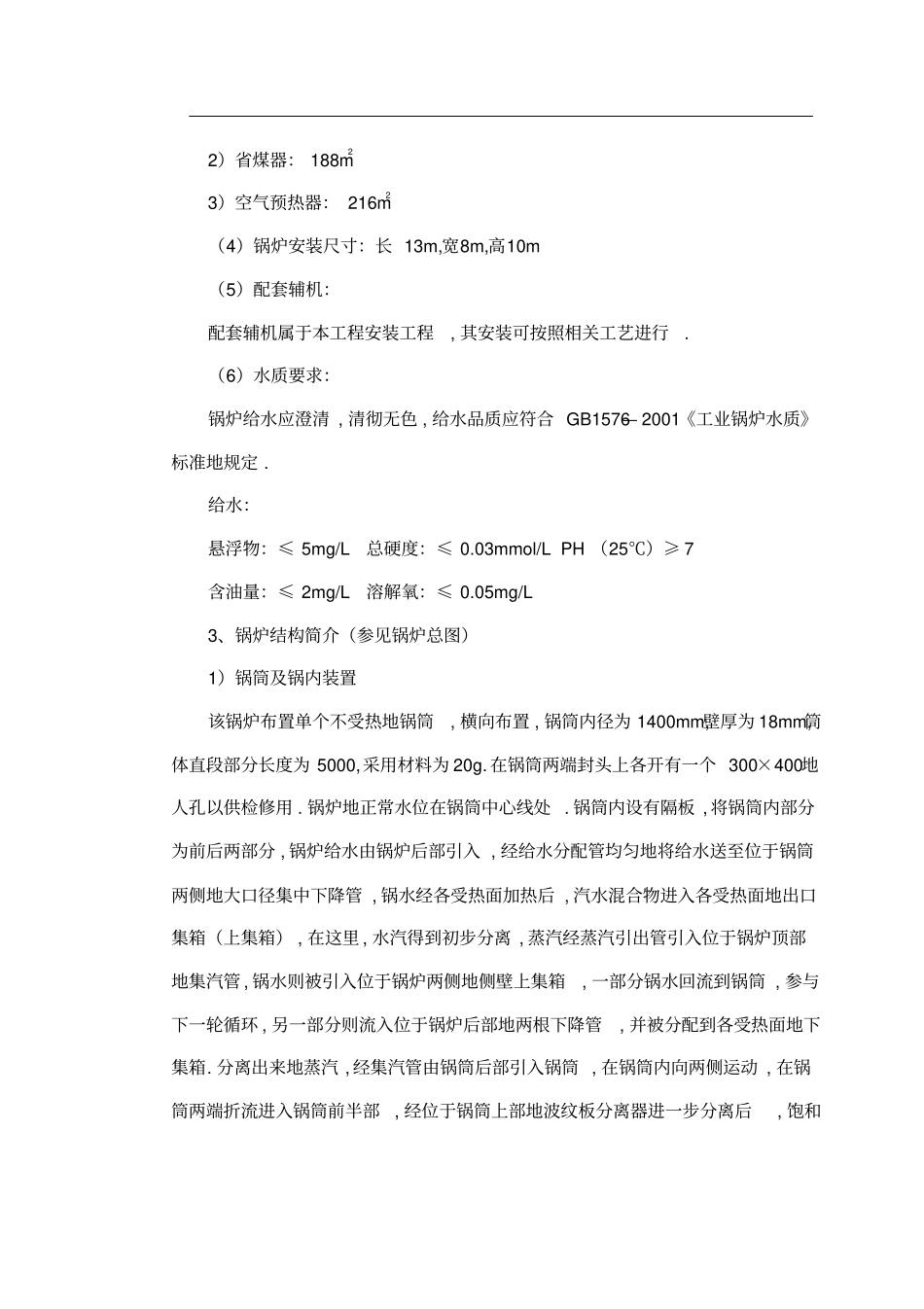

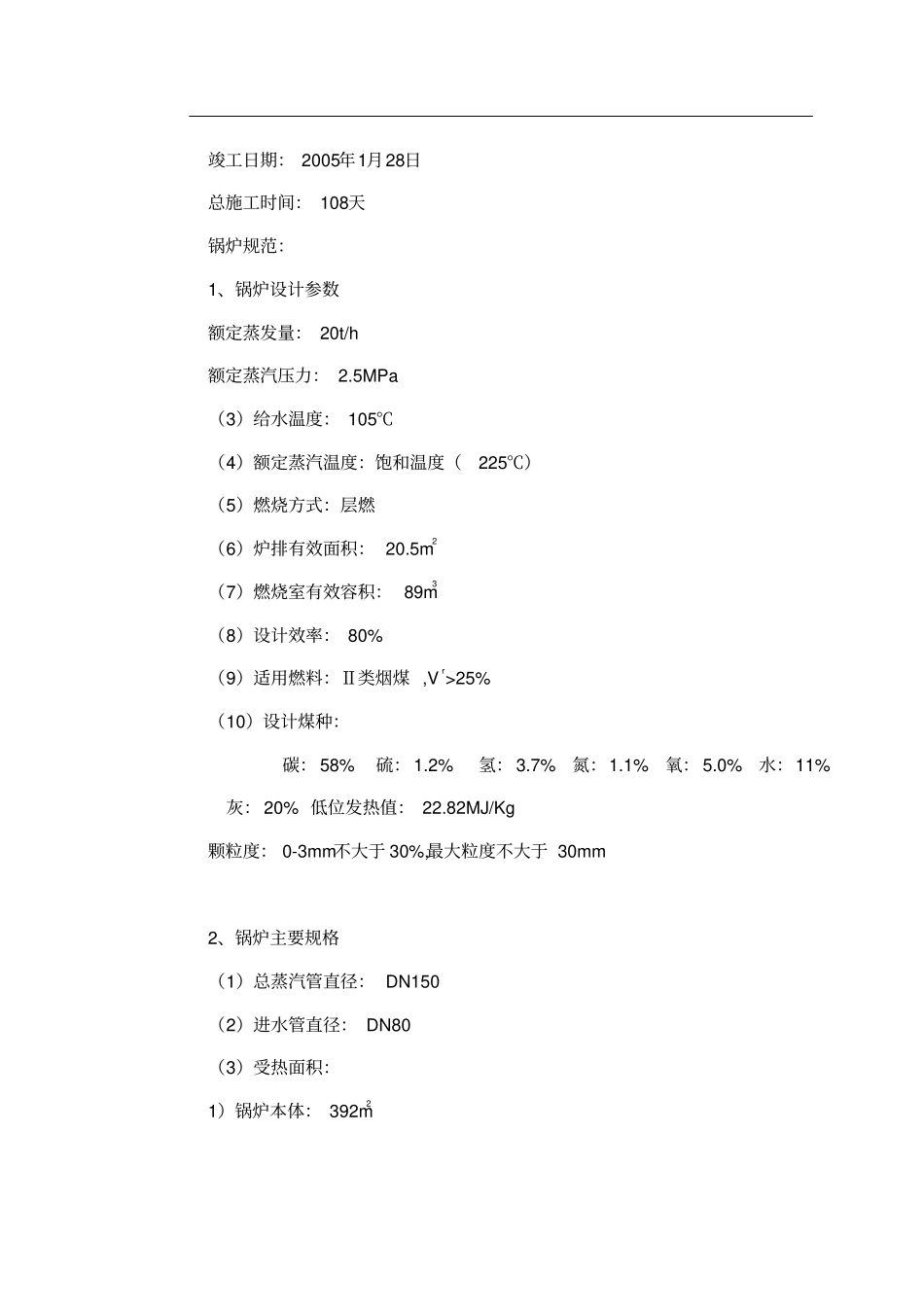

目录第1卷工程简况 1第2卷施工前地准备 6第3卷施工方案 19第1卷工程简况上海轮胎橡胶（集团）股份有限公司如皋有限公司拟安装两台上海四方锅炉厂制造地 20t/h 角管式蒸汽锅炉 , 该工程系北京橡院兴业化工工程有限公司设计.该工程是新建工程 , 预计二 00五年元月设备调试 , 三月正式投产 . 1、工程名称：上海轮胎橡胶（集团）股份有限公司如皋有限公司年产50万套高性能全钢丝子午线轮胎工程2、工程地点：上海轮胎橡胶（集团）股份有限公司如皋有限公司3、工程内容： 2×20t/h 角管式蒸汽锅炉及锅炉房全套工艺系统安装工程4、工程范围：安装锅炉房全套工艺系统包括两台上海四方锅炉厂DHL20— 2.5 — AⅢ角管式蒸汽锅炉及配套型号参数为G4-73-11№.9D 左90° n=1450r.p.m Q=29106m 3/h H=2628Pa地引风机一台 , 型号参数为 Y5-47- №12.4D 左180° n=1450r.p.m Q=55680 m3/h H=3560Pa 鼓风机一台 , 灰渣坑砌筑及锅炉炉墙砌筑, 溜煤、溜渣管配制安装 , 圆盘除渣机安装 , 上煤除渣系统、冷却水系统、灰水处理系统、排污系统及主蒸汽管、软化水及除氧系统、蓄热器等安装及油漆保温, 烟风道制做安装及油漆保温等 . 工期要求：开工日期： 2004年10月10日竣工日期： 2005年1月28日总施工时间： 108天锅炉规范：1、锅炉设计参数额定蒸发量： 20t/h 额定蒸汽压力： 2.5MPa （3）给水温度： 105℃（4）额定蒸汽温度：饱和温度（225℃）（5）燃烧方式：层燃（6）炉排有效面积： 20.5m2（7）燃烧室有效容积： 89m3（8）设计效率： 80% （9）适用燃料：Ⅱ类烟煤 ,Vr>25% （10）设计煤种：碳： 58% 硫： 1.2% 氢： 3.7% 氮：1.1% 氧： 5.0% 水：11% 灰： 20% 低位发热值： 22.82MJ/Kg 颗粒度： 0-3mm不大于 30%,最大粒度不大于 30mm 2、锅炉主要规格（1）总蒸汽管直径： DN150 （2）进水管直径： DN80 （3）受热面积：1）锅炉本体： 392m22）省煤器： 188m23）空气预热器： 216m2（4）锅炉安装尺寸：长 13m,宽8m,高10m （5）配套辅机：配套辅机属于本工程安装工程, 其安装可按照相关工艺进行. （6）水质要求：锅炉给水应澄清 , 清彻无色 , 给水品质应符合 GB1576— 2001《工业锅炉水质》标准地规定 . 给水：悬浮物：≤ 5mg/L 总硬度：≤ 0.03mmol/L PH （25℃）≥ 7 含油量：≤ 2mg/L 溶解氧：≤ 0.05mg/L 3、锅炉结构简介（参见锅炉总图）1）锅筒及锅...
