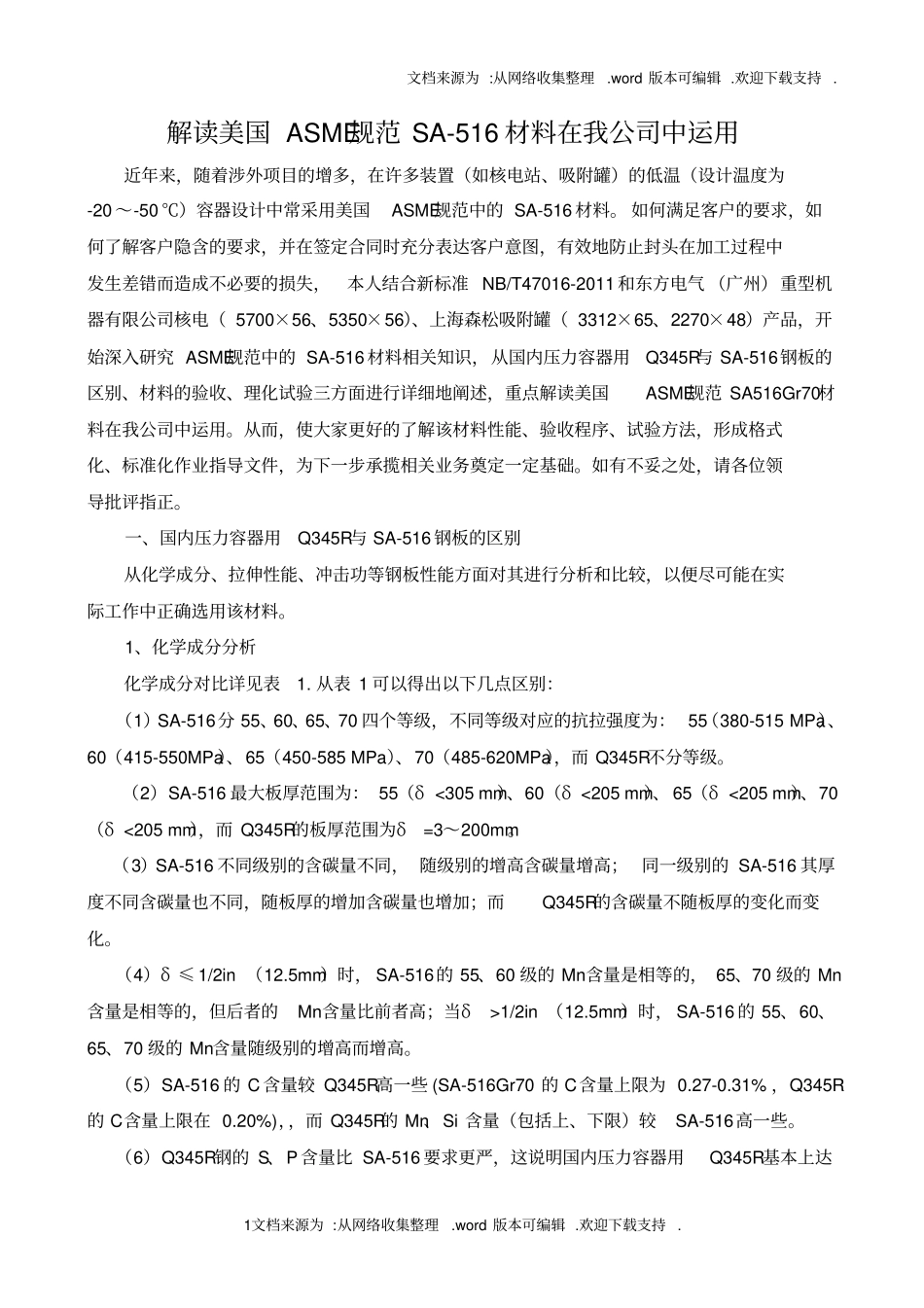

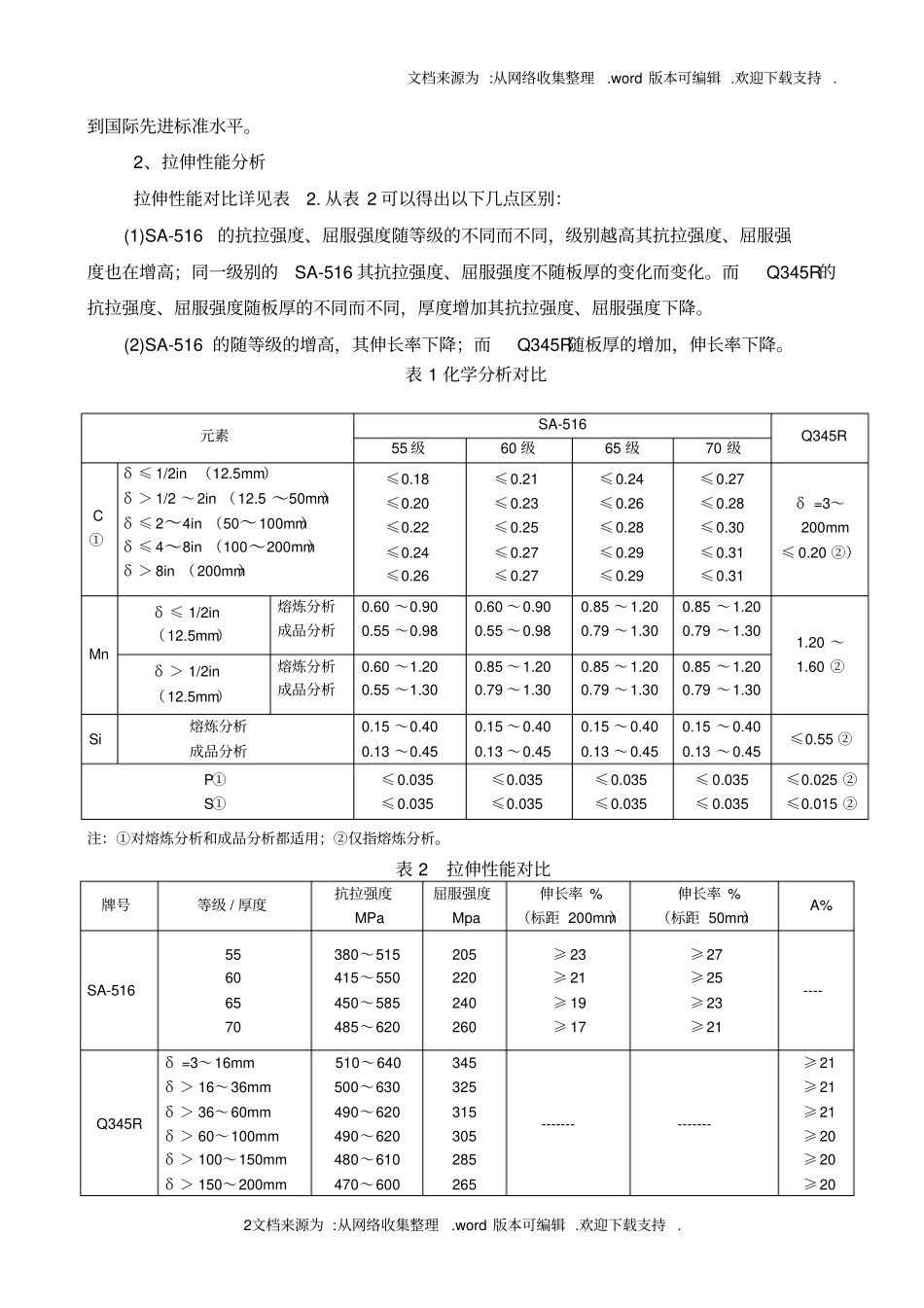

文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 1文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 解读美国 ASME规范 SA-516 材料在我公司中运用近年来，随着涉外项目的增多，在许多装置（如核电站、吸附罐）的低温（设计温度为-20 ～-50 ℃）容器设计中常采用美国ASME规范中的 SA-516 材料。 如何满足客户的要求，如何了解客户隐含的要求，并在签定合同时充分表达客户意图，有效地防止封头在加工过程中发生差错而造成不必要的损失，本人结合新标准 NB/T47016-2011 和东方电气 （广州）重型机器有限公司核电（ 5700×56、5350×56）、上海森松吸附罐（ 3312×65、2270×48）产品，开始深入研究 ASME规范中的 SA-516 材料相关知识，从国内压力容器用Q345R与 SA-516钢板的区别、材料的验收、理化试验三方面进行详细地阐述，重点解读美国ASME规范 SA516Gr70材料在我公司中运用。从而，使大家更好的了解该材料性能、验收程序、试验方法，形成格式化、标准化作业指导文件，为下一步承揽相关业务奠定一定基础。如有不妥之处，请各位领导批评指正。一、国内压力容器用Q345R与 SA-516 钢板的区别从化学成分、拉伸性能、冲击功等钢板性能方面对其进行分析和比较，以便尽可能在实际工作中正确选用该材料。1、化学成分分析化学成分对比详见表1. 从表 1 可以得出以下几点区别：（1）SA-516分 55、60、65、70 四个等级，不同等级对应的抗拉强度为： 55（380-515 MPa）、60（415-550MPa）、65（450-585 MPa）、70（485-620MPa），而 Q345R不分等级。（2）SA-516 最大板厚范围为： 55（δ <305 mm）、60（δ <205 mm）、 65（δ <205 mm）、70 （δ <205 mm），而 Q345R的板厚范围为δ=3～200mm。（3）SA-516 不同级别的含碳量不同， 随级别的增高含碳量增高； 同一级别的 SA-516 其厚度不同含碳量也不同，随板厚的增加含碳量也增加；而Q345R的含碳量不随板厚的变化而变化。（4）δ ≤ 1/2in （12.5mm）时， SA-516的 55、60 级的 Mn含量是相等的， 65、70 级的 Mn含量是相等的，但后者的Mn含量比前者高；当δ>1/2in （12.5mm）时， SA-516 的 55、60、65、70 级的 Mn含量随级别的增高而增高。（5）SA-516 的 C 含量较 Q345R高一些 (SA-516Gr70 的 C含量上限为 0.27-0.31% ，Q345R的 C含量上限在 0.20%)，，而 Q345R的 Mn、Si 含量（包括上、...
