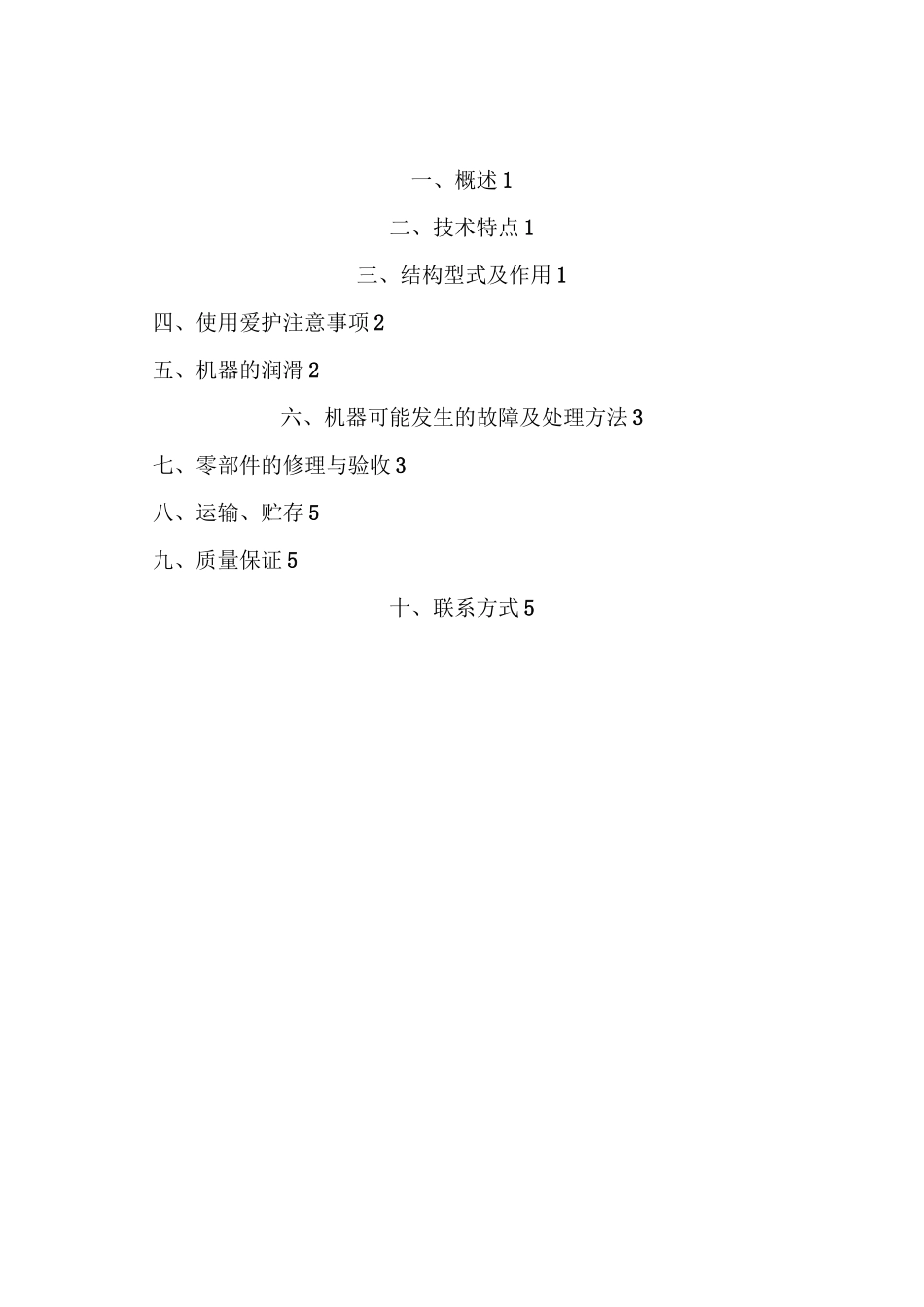

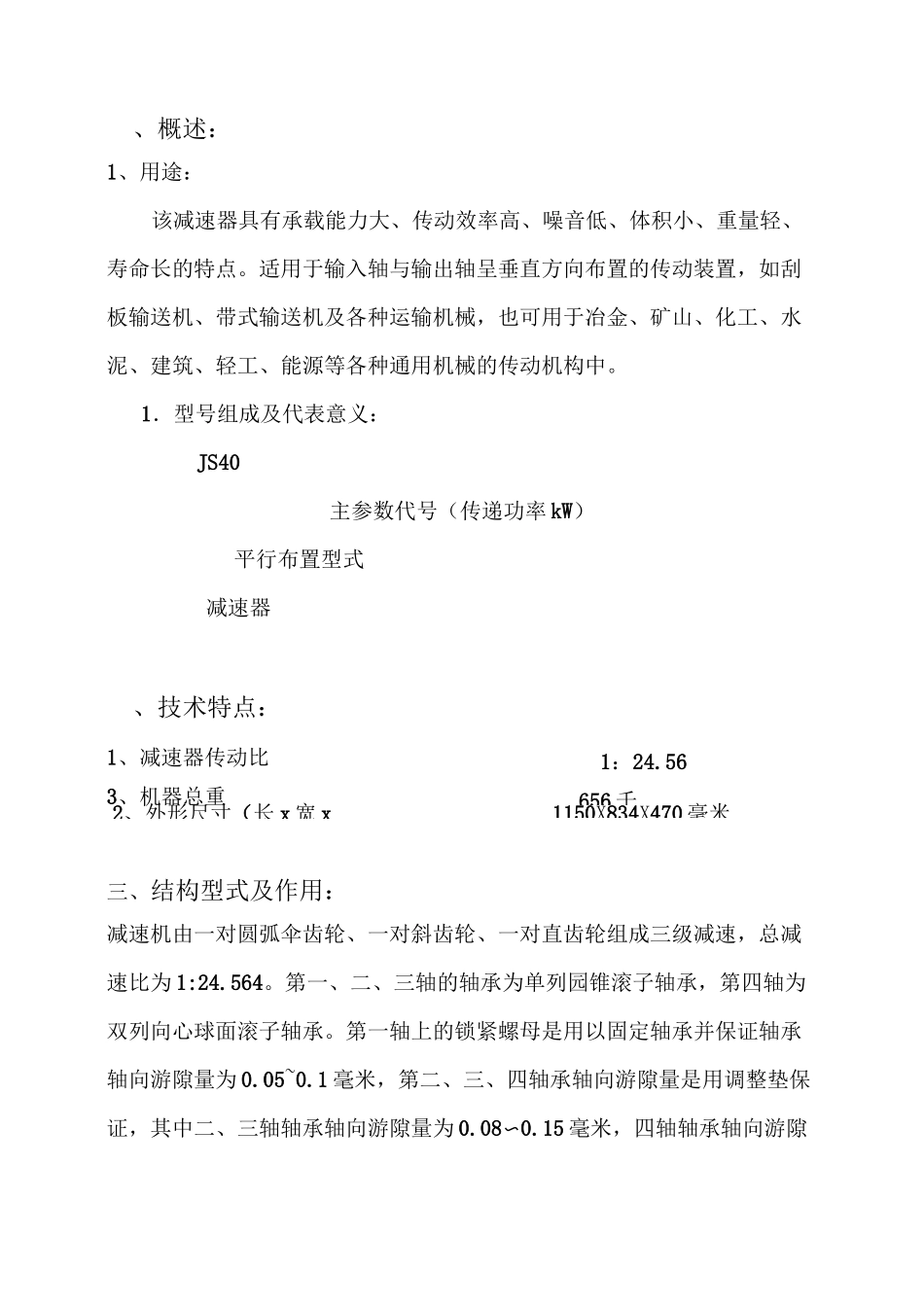

JS40 矿用减速器说明书使用说明书本产品执行《MT148—1997 刮板输送机用减速器》标准XXXX 重型机械制造2003 年 8 月一、概述 1二、技术特点 1三、结构型式及作用 1四、使用爱护注意事项 2五、机器的润滑 2六、机器可能发生的故障及处理方法 3七、零部件的修理与验收 3八、运输、贮存 5九、质量保证 5十、联系方式 52、外形尺寸（长 x 宽 x1150X834X470 毫米1：24.56656 千、概述：1、用途：该减速器具有承载能力大、传动效率高、噪音低、体积小、重量轻、寿命长的特点。适用于输入轴与输出轴呈垂直方向布置的传动装置，如刮板输送机、带式输送机及各种运输机械，也可用于冶金、矿山、化工、水泥、建筑、轻工、能源等各种通用机械的传动机构中。1．型号组成及代表意义：JS40主参数代号（传递功率 kW）平行布置型式减速器、技术特点：1、减速器传动比3、机器总重三、结构型式及作用：减速机由一对圆弧伞齿轮、一对斜齿轮、一对直齿轮组成三级减速，总减速比为 1:24.564。第一、二、三轴的轴承为单列园锥滚子轴承，第四轴为双列向心球面滚子轴承。第一轴上的锁紧螺母是用以固定轴承并保证轴承轴向游隙量为 0.05~0.1 毫米，第二、三、四轴承轴向游隙量是用调整垫保证，其中二、三轴轴承轴向游隙量为 0.08〜0.15 毫米，四轴轴承轴向游隙量为 0.06〜0.15 毫米。在组装时，园弧伞齿轮的轴向位置要进行适当调整，以保证啮合侧隙和接触斑点，轴园弧伞齿轮的轴向位移通过调整螺母调整，大圆弧伞齿轮通过调整垫调整轴向位置。以达到较好的啮合精度，调整好的一对园弧伞齿轮啮合侧隙不小于 0.17 毫米，接触斑点沿齿长和齿高方向不小于 50％。减速器内注入 150 号工业齿轮油，注入量为浸入大园弧伞齿轮的 1／3，以保证各部位得到充足的润滑。四、使用爱护注意事项：1、每班检查减速器各连接螺栓有无松动现象，发觉松动应及时拧紧。2、要经常注意减速器的工作情形，如发觉有专门噪音、温升过高或各密封面渗漏现象时，应及时处理；油温不得超过 80°C；齿轮齿面不得有明显磨损、点蚀；在检修时各部位应按规定的间隙调整合适。五、机器的润滑：序号部件名称润滑部位注油点数润滑油牌号备注1减速器整机轴承、齿轮 注入箱内150 号工业齿轮油检修注油2减速器第一轴轴承1钙钠基润滑脂 ZGN-2每月注油一次六、可能发生的故障及处理方法：序号故障原因预防及处理方法1减速器运转声音不正常。齿轮啮合不行调整啮合间隙。2轴承或齿轮...
