计算机联锁课程设计综合报告

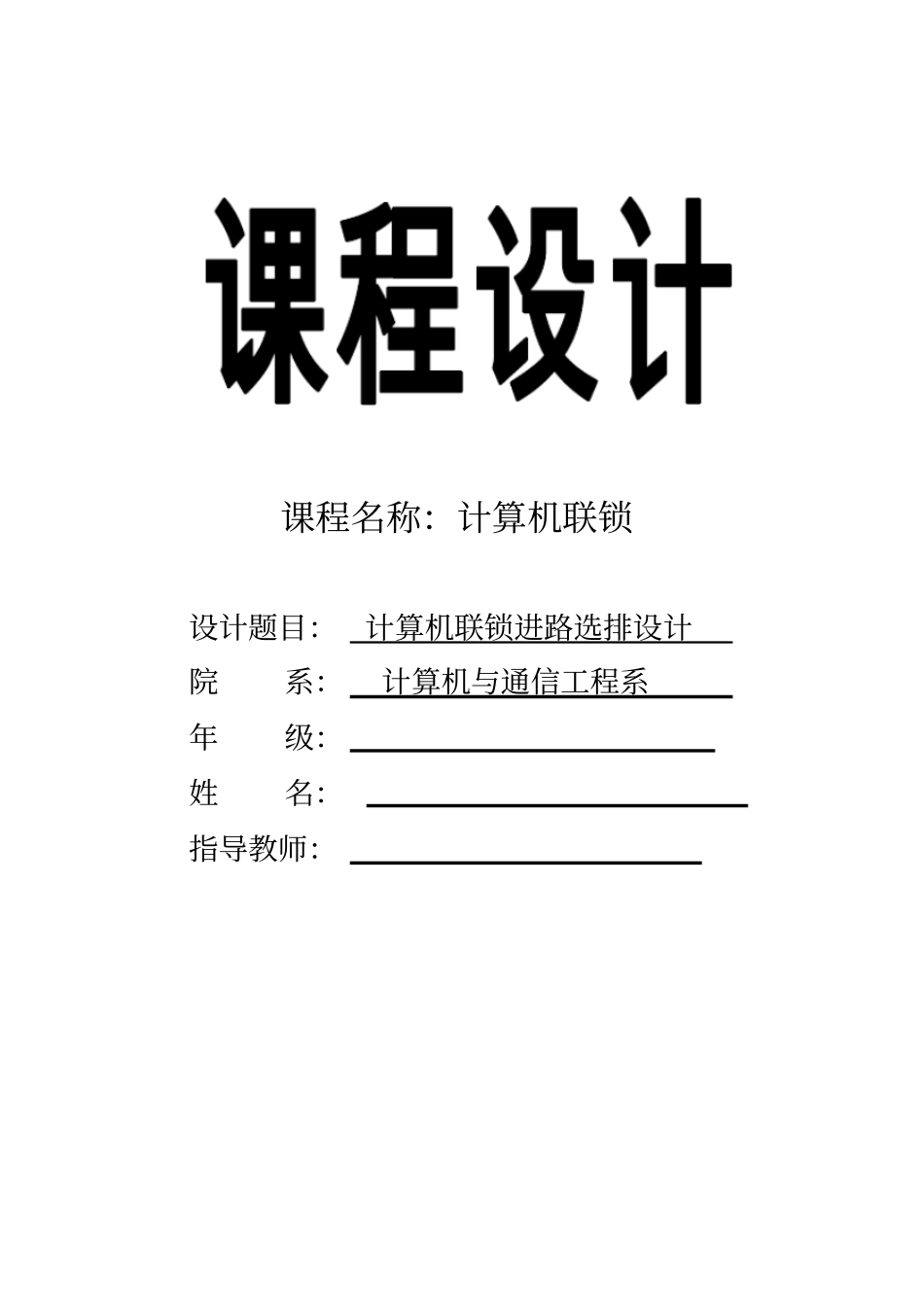

计算机联锁课程设计综合报告_第1页
1/9

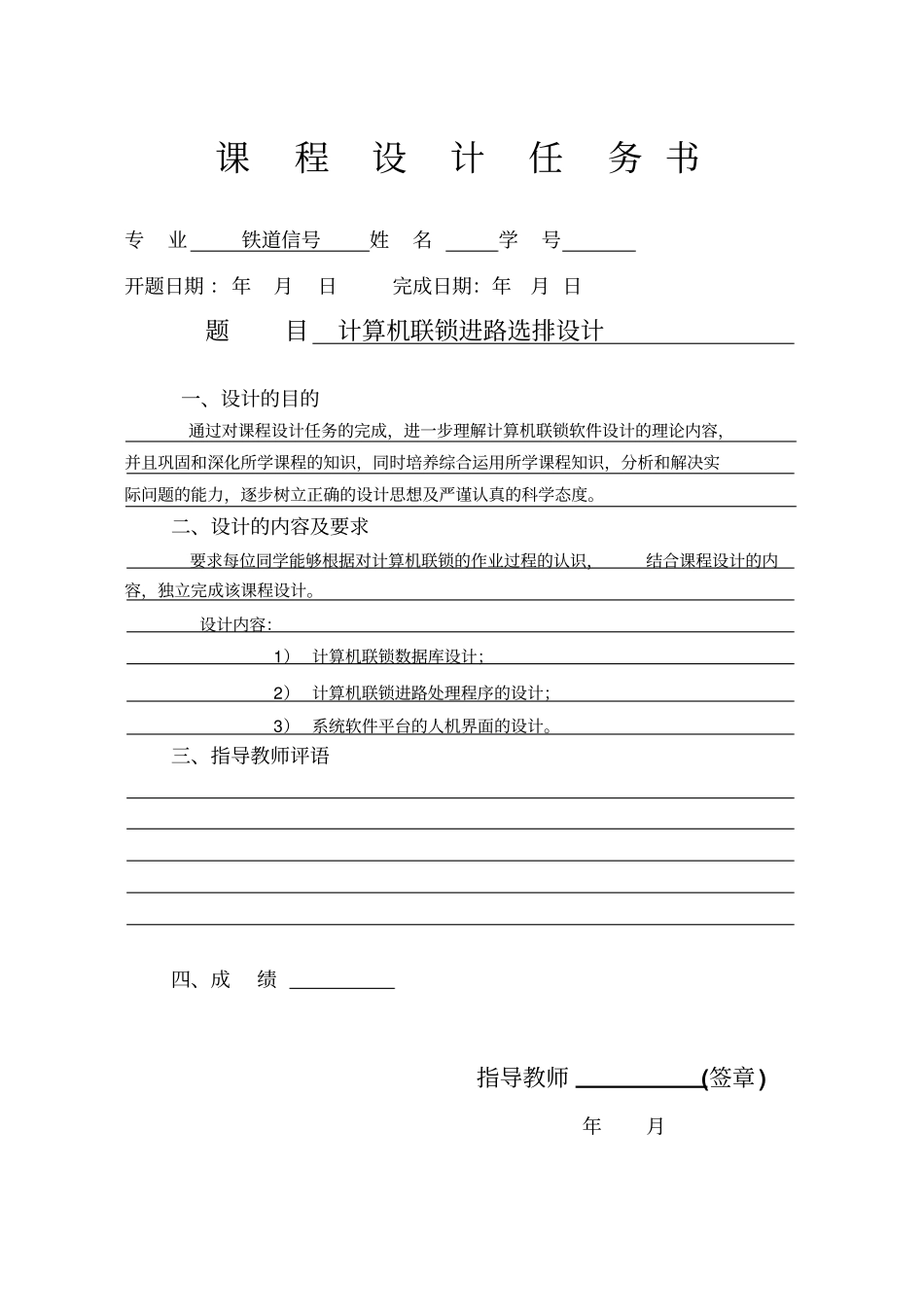

计算机联锁课程设计综合报告_第2页
2/9

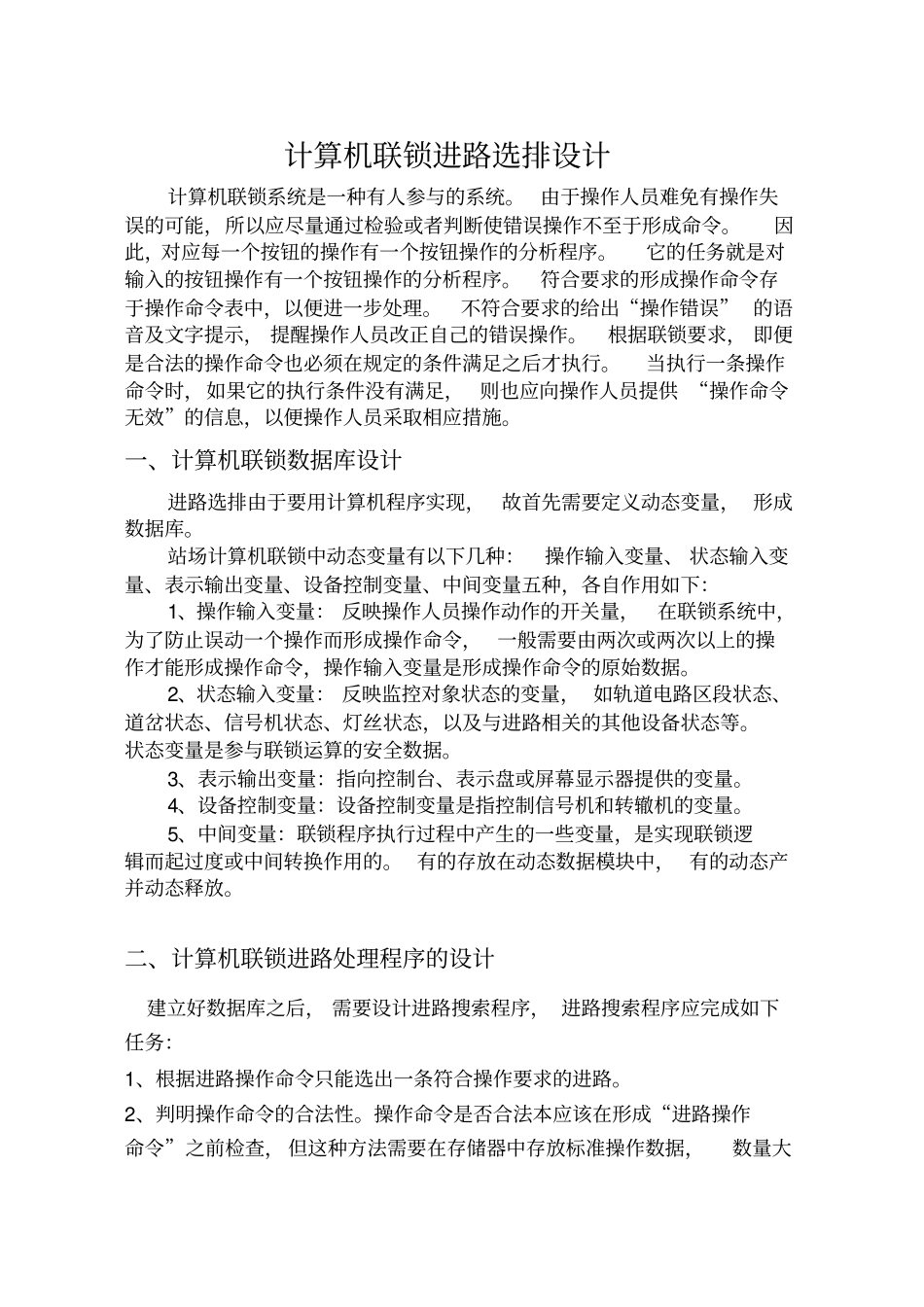

计算机联锁课程设计综合报告_第3页
3/9
课程名称:计算机联锁设计题目:计算机联锁进路选排设计院系:计算机与通信工程系年级:姓名:指导教师:课程设计任务 书专业铁道信号姓名学号开题日期 :年月日完成日期:年月 日题目计算机联锁进路选排设计一、设计的目的通过对课程设计任务的完成,进一步理解计算机联锁软件设计的理论内容,并且巩固和深化所学课程的知识,同时培养综合运用所学课程知识,分析和解决实际问题的能力,逐步树立正确的设计思想及严谨认真的科学态度。二、设计的内容及要求要求每位同学能够根据对计算机联锁的作业过程的认识,结合课程设计的内容,独立完成该课程设计。设计内容:1) 计算机联锁数据库设计;2) 计算机联锁进路处理程序的设计;3) 系统软件平台的人机界面的设计。三、指导教师评语四、成绩指导教师(签章) 年月计算机联锁进路选排设计计算机联锁系统是一种有人参与的系统。 由于操作人员难免有操作失误的可能,所以应尽量通过检验或者判断使错误操作不至于形成命令。因此,对应每一个按钮的操作有一个按钮操作的分析程序。它的任务就是对输入的按钮操作有一个按钮操作的分析程序。符合要求的形成操作命令存于操作命令表中,以便进一步处理。不符合要求的给出“操作错误” 的语音及文字提示, 提醒操作人员改正自己的错误操作。根据联锁要求, 即便是合法的操作命令也必须在规定的条件满足之后才执行。当执行一条操作命令时,如果它的执行条件没有满足, 则也应向操作人员提供 “操作命令无效”的信息,以便操作人员采取相应措施。一、计算机联锁数据库设计进路选排由于要用计算机程序实现,故首先需要定义动态变量, 形成数据库。站场计算机联锁中动态变量有以下几种:操作输入变量、 状态输入变量、表示输出变量、设备控制变量、中间变量五种,各自作用如下:1、操作输入变量: 反映操作人员操作动作的开关量,在联锁系统中,为了防止误动一个操作而形成操作命令, 一般需要由两次或两次以上的操作才能形成操作命令,操作输入变量是形成操作命令的原始数据。2、状态输入变量: 反映监控对象状态的变量, 如轨道电路区段状态、道岔状态、信号机状态、灯丝状态,以及与进路相关的其他设备状态等。状态变量是参与联锁运算的安全数据。3、表示输出变量:指向控制台、表示盘或屏幕显示器提供的变量。4、设备控制变量:设备控制变量是指控制信号机和转辙机的变量。5、中间变量:联锁程序执行过程中产生的一些变量,是实现联锁逻辑而...
