设施规划与物流分析课程设计

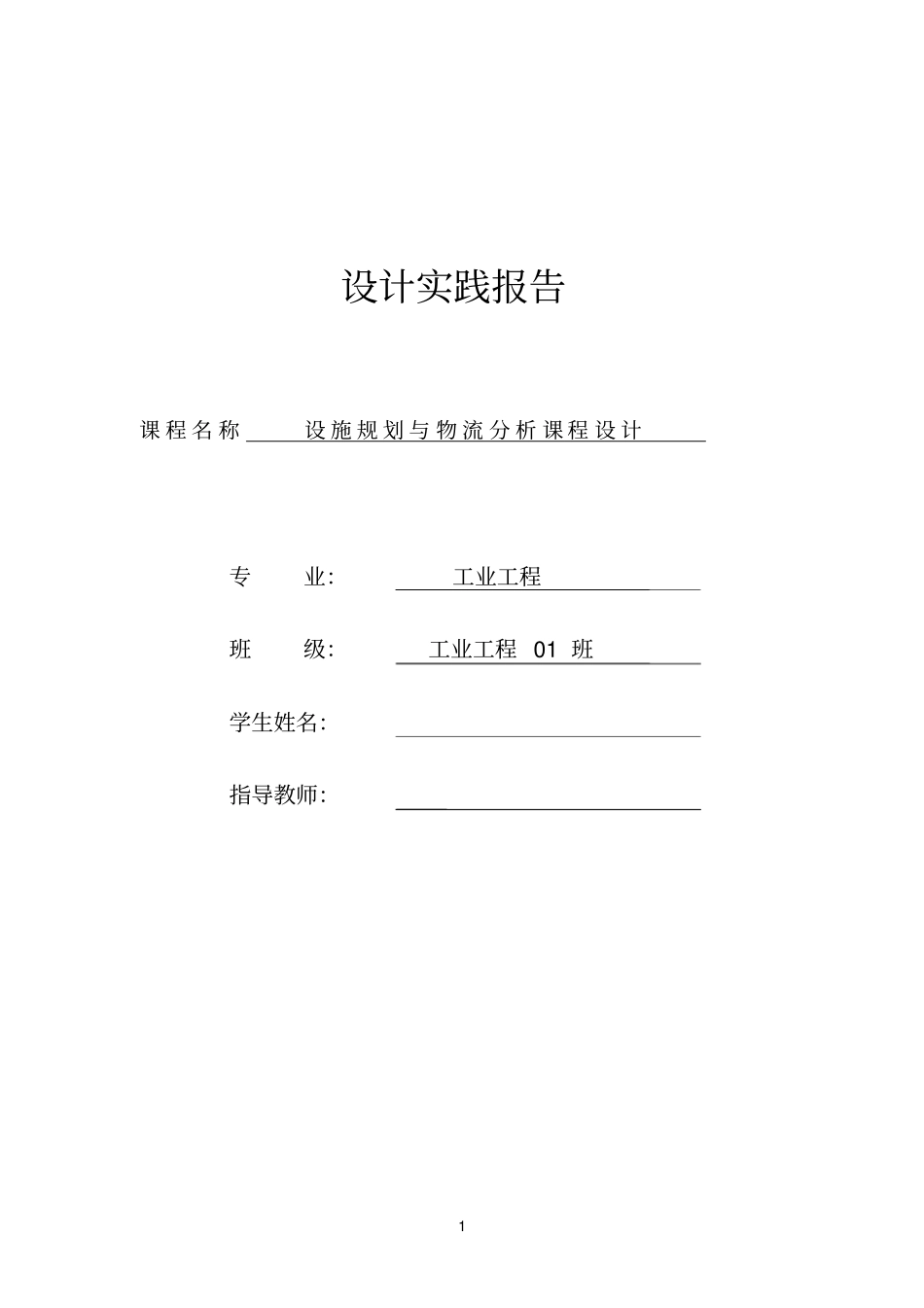

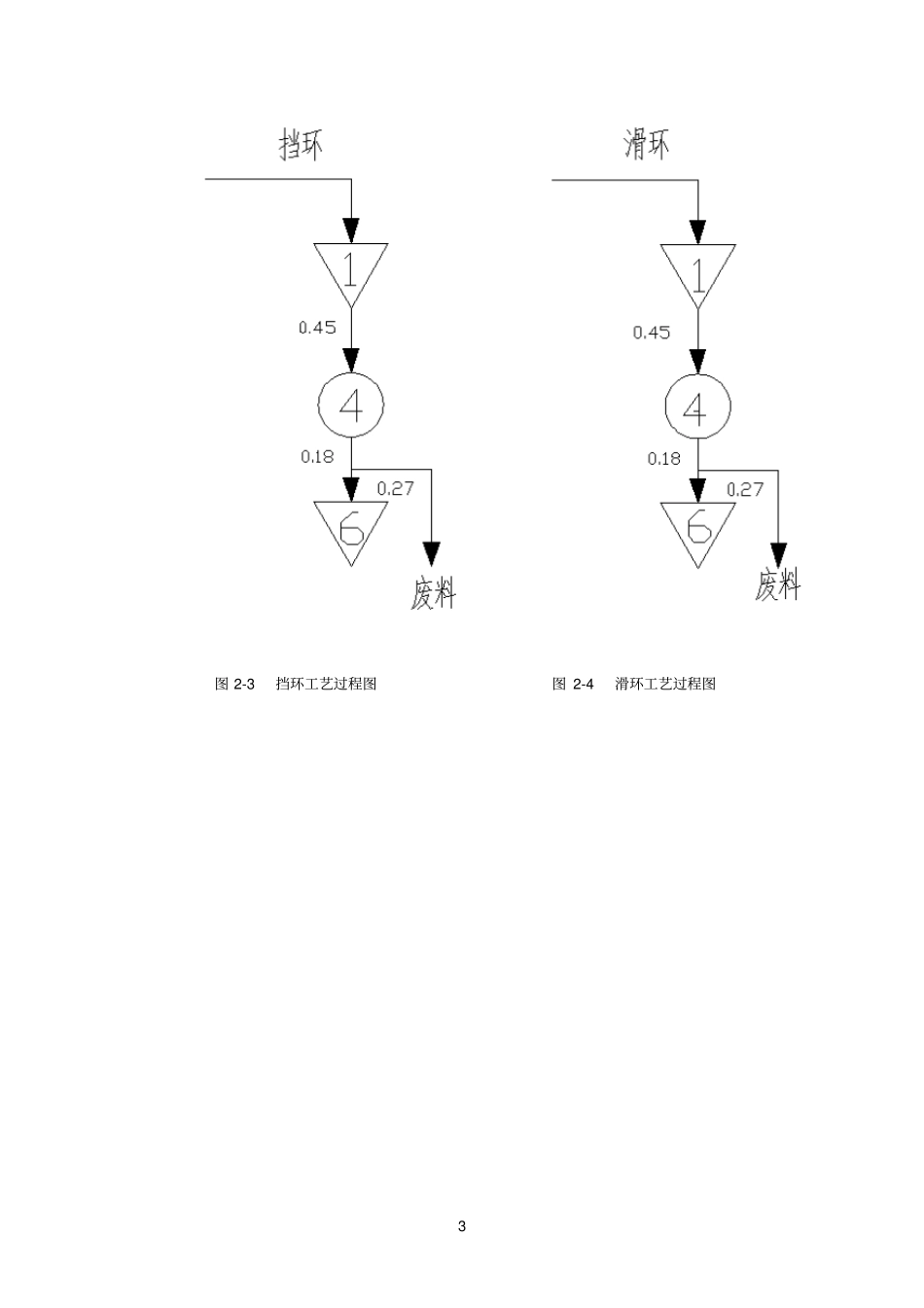

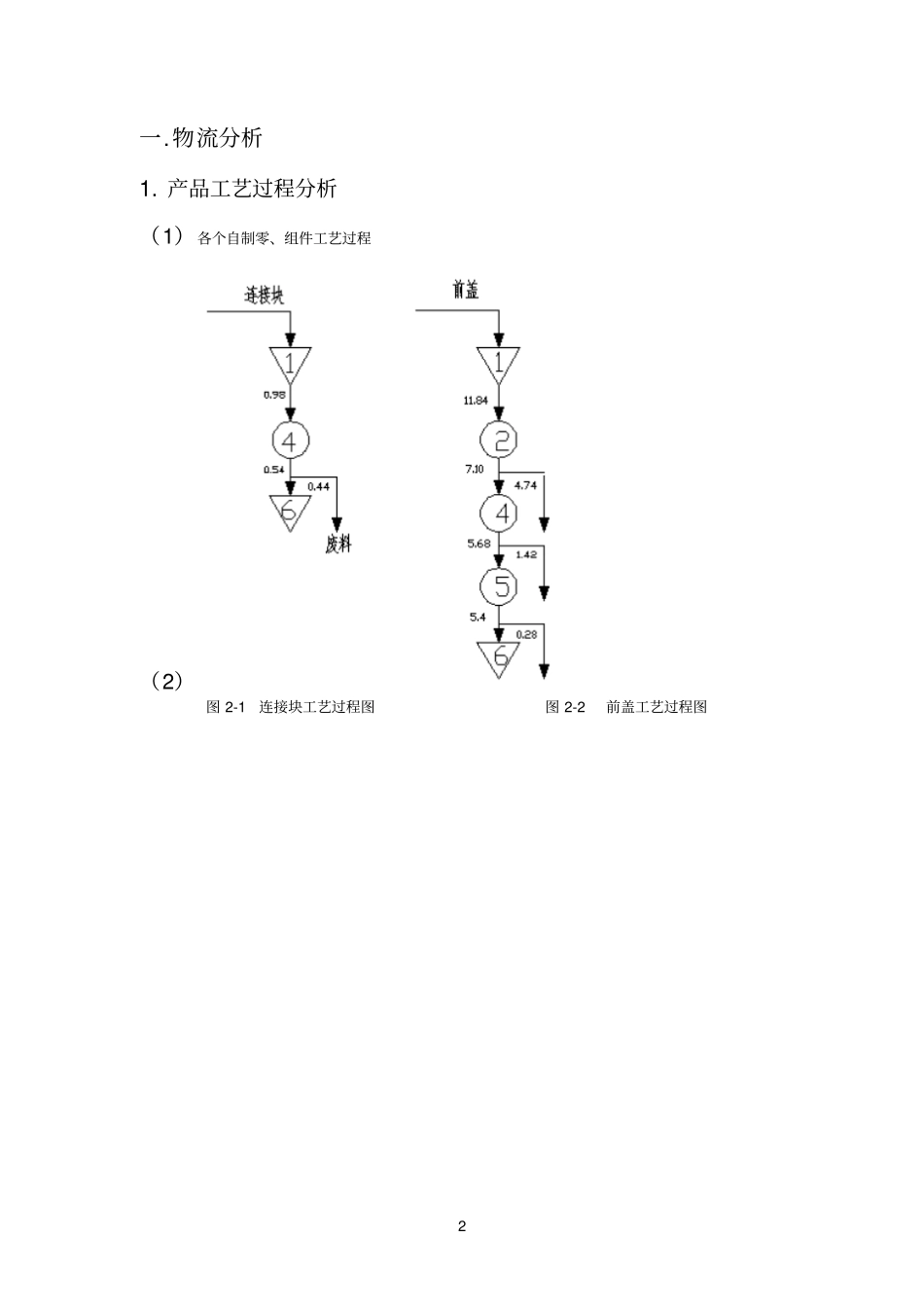

1 设计实践报告课 程 名 称设 施 规 划 与 物 流 分 析 课 程 设 计专业：工业工程班级：工业工程 01 班学生姓名：指导教师：2 一.物流分析1. 产品工艺过程分析（1）各个自制零、组件工艺过程（2）图 2-1 连接块工艺过程图图 2-2 前盖工艺过程图3 图 2-3 挡环工艺过程图图 2-4 滑环工艺过程图4 图 2-5 联动器工艺过程图图 2-6 阀体工艺过程图5 图 2-7 阀芯工艺过程图图 2-8 阀套工艺过程图6 图 2-9 阀盘工艺过程图图 2-10 限位柱工艺过程图7 图 2-11 定子工艺过程图图 2-12 转子工艺过程图图 2-13 后盖工艺过程图（2）汇总形成产品的的工艺过程图8 2.物流分析物流强度汇总表序号作 业 单 位对物流强度 (t) 1 1— 4 23.85 2 1— 2 122.94 3 1— 3 19.74 4 2— 4 73.77 5 4— 5 53.99 6 3— 4 34.35 7 3— 5 14.61 8 4— 6 10.98 9 5— 6 63.48 10 7— 8 92.05 11 6— 7 76.71 12 8— 9 76.71 9 物流强度分析序号作 业 单位对物 流 强度(t) 物 流 强 度等级1 1— 2 122.94 A 2 7— 8 92.05 A 3 8— 9 76.71 E 4 6— 7 76.71 E 5 2— 4 73.77 E 6 5— 6 63.48 I 7 4— 5 53.99 I 8 3— 4 34.35 I 9 1— 4 23.86 O 10 1— 3 19.74 O 11 3— 5 14.61 O 12 4— 6 10.98 O 10 作业单位序号1 2 3 4 5 6 7 8 9 10 11 作业单位序号作业单位名称原材料库铸铸造车间热处理车间机加工车间精密车间组装车间性能实验室成品库办公服务楼设备维修车间半成品库1 原材料库AOOUUUUUUU2 铸造车间AUEUUUUUUU3 热处理车间OUIOUUUUUU4 机加工车间OEIIOUUUUU5 精密车间UUOIIUUUUU6 半成品库UUUOIEUUUU7 组装车间UUUUUEAUUU8 性能实验室UUUUUUAEUU9 成品库UUUUUUUEUU10 办公服务楼UUUUUUUUUU11 设备维修车间UUUUUUUUUU11 二.作业单位相互关系分析作业单位其他相互关系的影响因素：1.物流2.作业相似性质3.工艺流程4.监督和管理方便5.工作联系频繁程度6.使用相同的公共设施7.服务的； 频繁和紧急程度8.噪声，振动，易燃危险品的影响作业单位相互关系密切理由表：编号理由1 物料搬运2 管理方便3 工作流程的连续性4 安全及污染5 人员联系6 生产服务12 非物流作业单位相互关系表：作业单位序号1 2 3 4 5 6 7 8 9 10 11 作业单位序号作业单位名称原...
