设计链式输送机传动装置

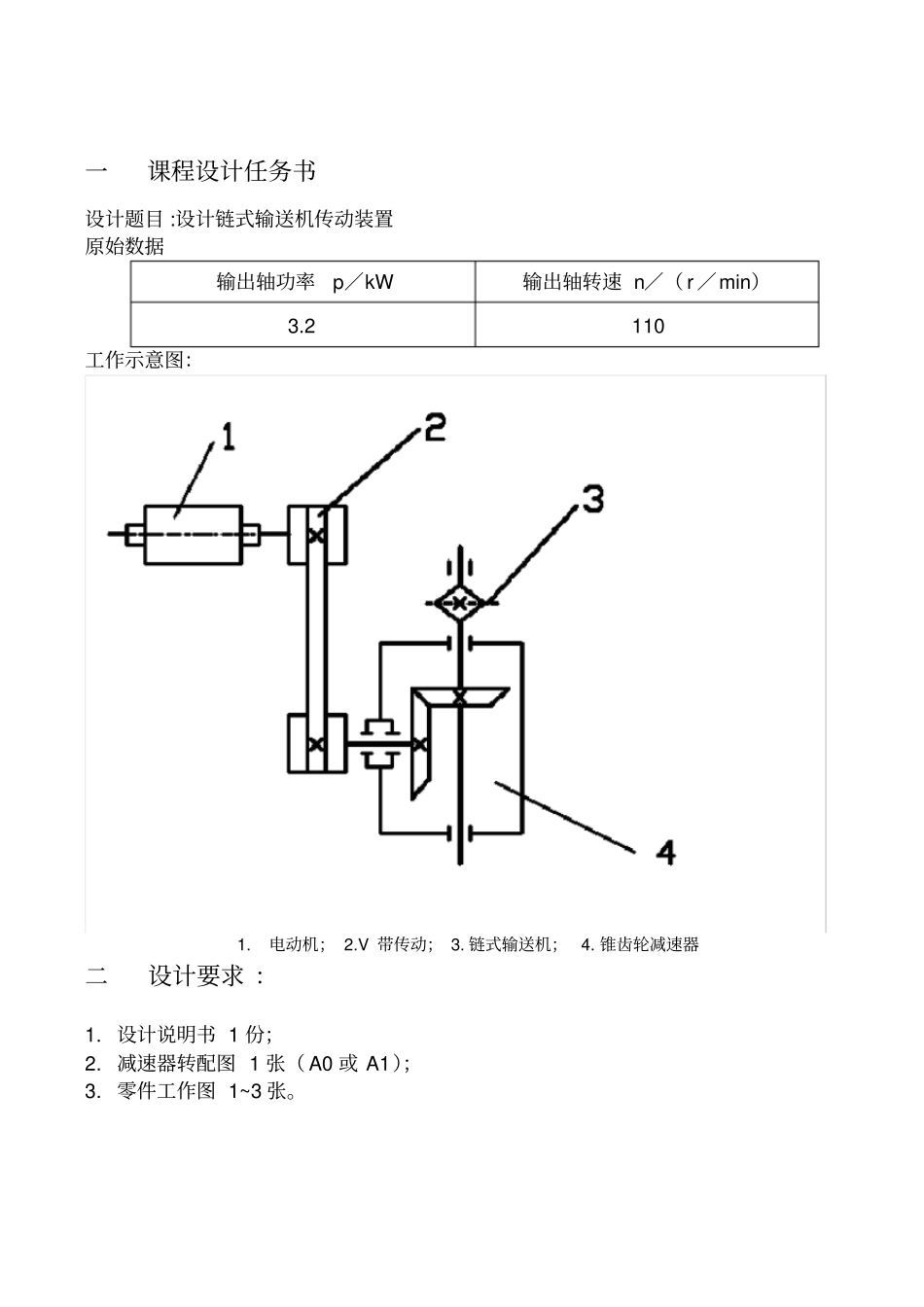

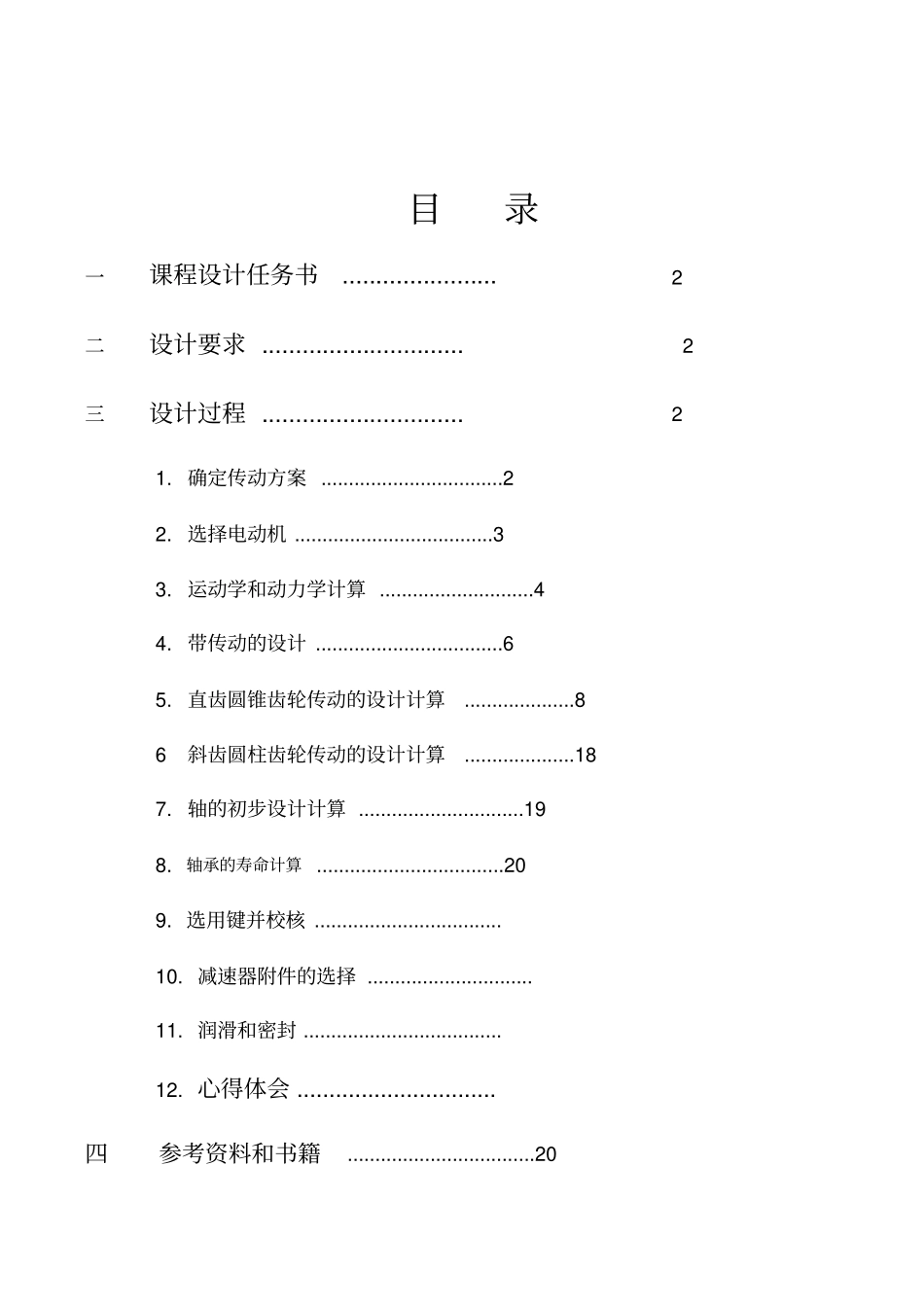

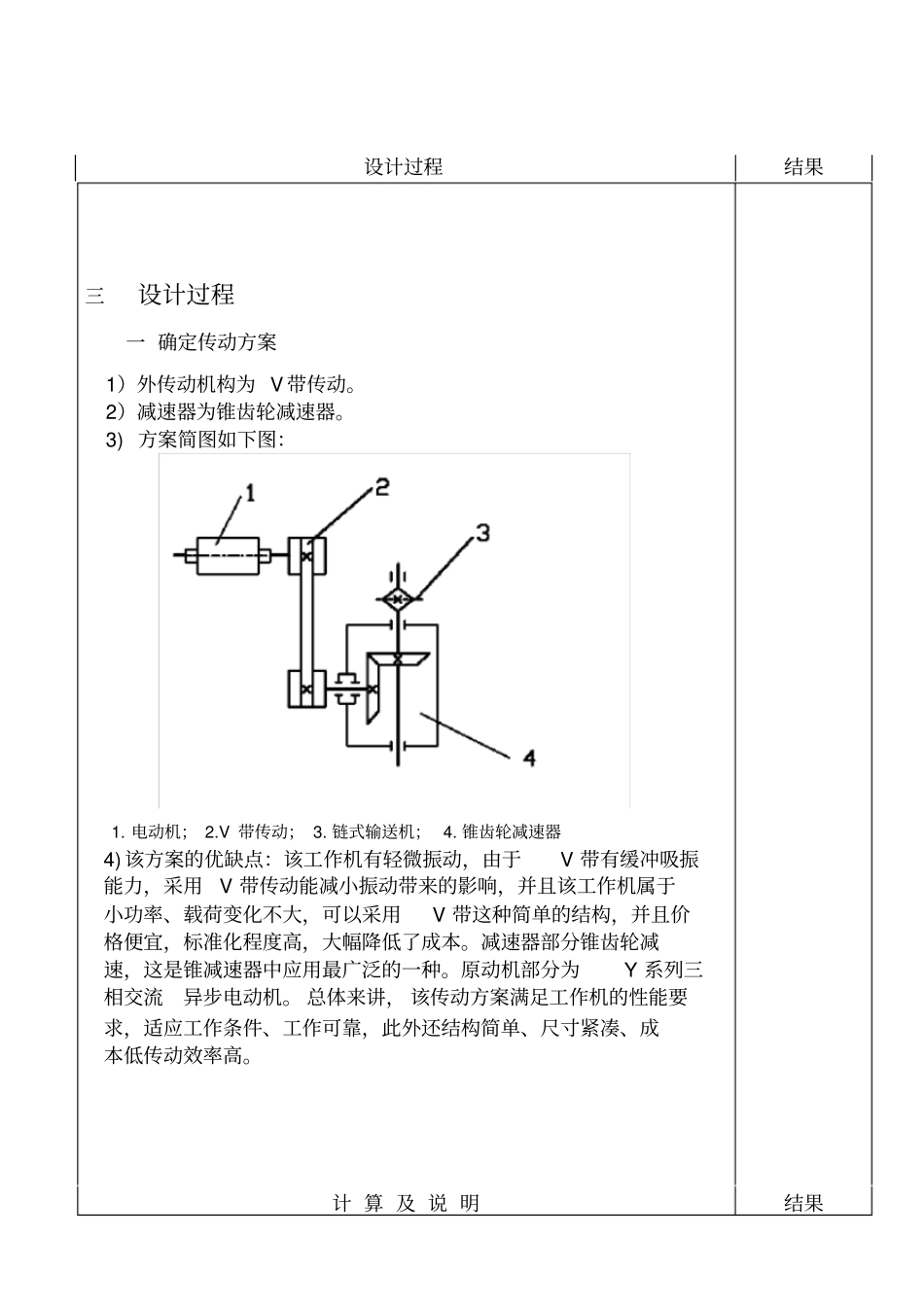

目录一课程设计任务书 ....................... 2 二设计要求 ..............................2三设计过程 ..............................21. 确定传动方案 .................................2 2. 选择电动机 ....................................3 3. 运动学和动力学计算 ............................4 4. 带传动的设计 ..................................6 5. 直齿圆锥齿轮传动的设计计算....................8 6 斜齿圆柱齿轮传动的设计计算....................18 7. 轴的初步设计计算 ..............................19 8.轴承的寿命计算 ..................................20 9. 选用键并校核 .................................. 10. 减速器附件的选择 .............................. 11. 润滑和密封 .................................... 12. 心得体会 ...............................四参考资料和书籍..................................20一课程设计任务书设计题目 :设计链式输送机传动装置原始数据输出轴功率p／kW输出轴转速 n／（ r ／min）3.2 110 工作示意图：1.电动机； 2.V 带传动； 3. 链式输送机； 4. 锥齿轮减速器二设计要求 ：1. 设计说明书 1 份；2. 减速器转配图 1 张（ A0 或 A1）；3. 零件工作图 1~3 张。设计过程结果三设计过程一 确定传动方案1）外传动机构为 V 带传动。2）减速器为锥齿轮减速器。3) 方案简图如下图：1. 电动机； 2.V 带传动； 3. 链式输送机； 4. 锥齿轮减速器4) 该方案的优缺点：该工作机有轻微振动，由于V 带有缓冲吸振能力，采用V 带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V 带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。减速器部分锥齿轮减速，这是锥减速器中应用最广泛的一种。原动机部分为Y 系列三相交流异步电动机。 总体来讲， 该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。计 算 及 说 明结果二 选择电动机传动装置总效率链式输送机效率圆锥齿轮传动效率滚动轴承效率带传动效率97.097.099.096.085.097.097.099.096.06321343321工作机输入功率：kww2.3pmm80L,mm38Dmin/1440nk4P4M112Ymin/2200660,pmin/2200~660min/110)20~6(n,20~6i8.1min/11076.385.02.3g电动机收伸出长度...
