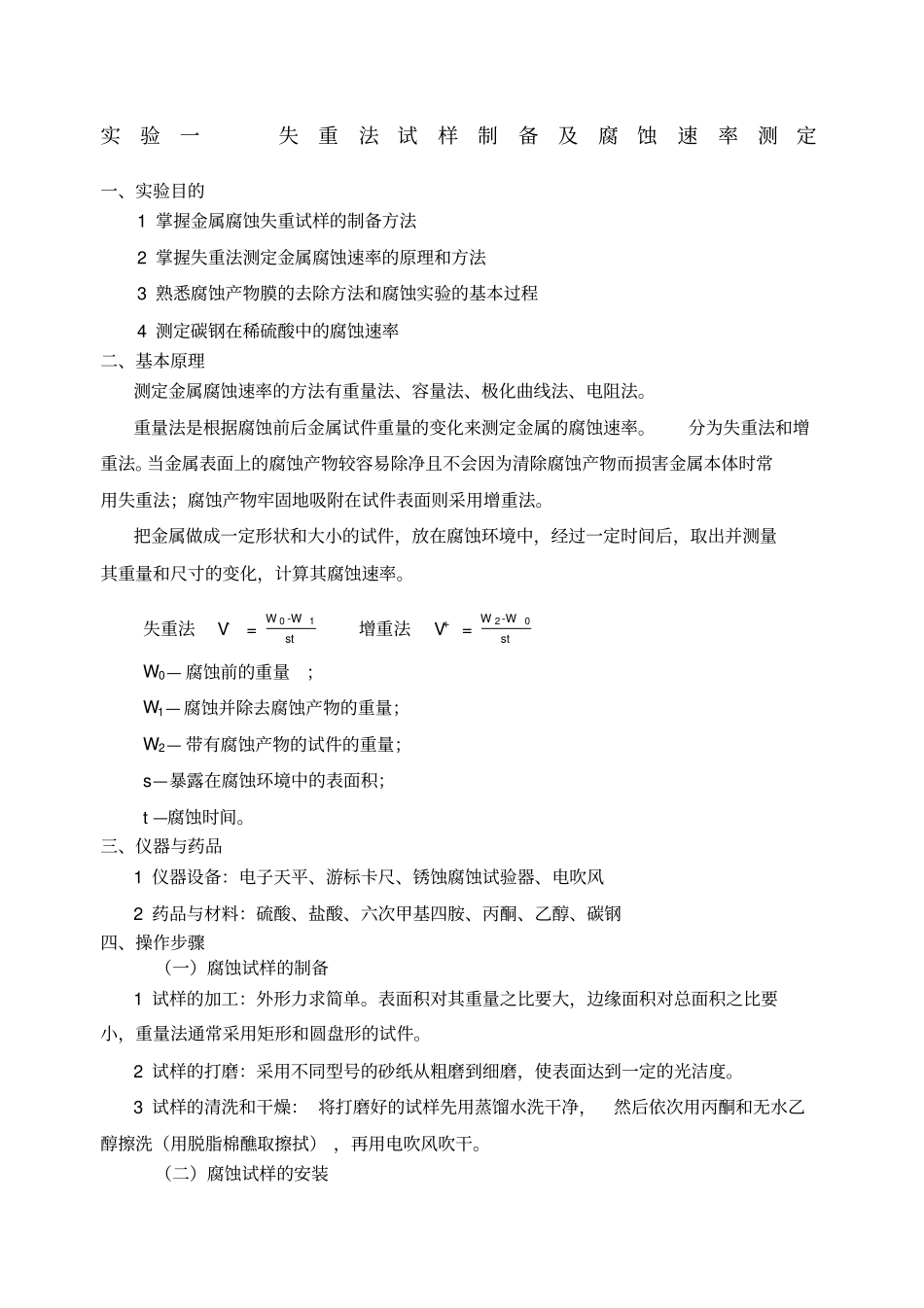

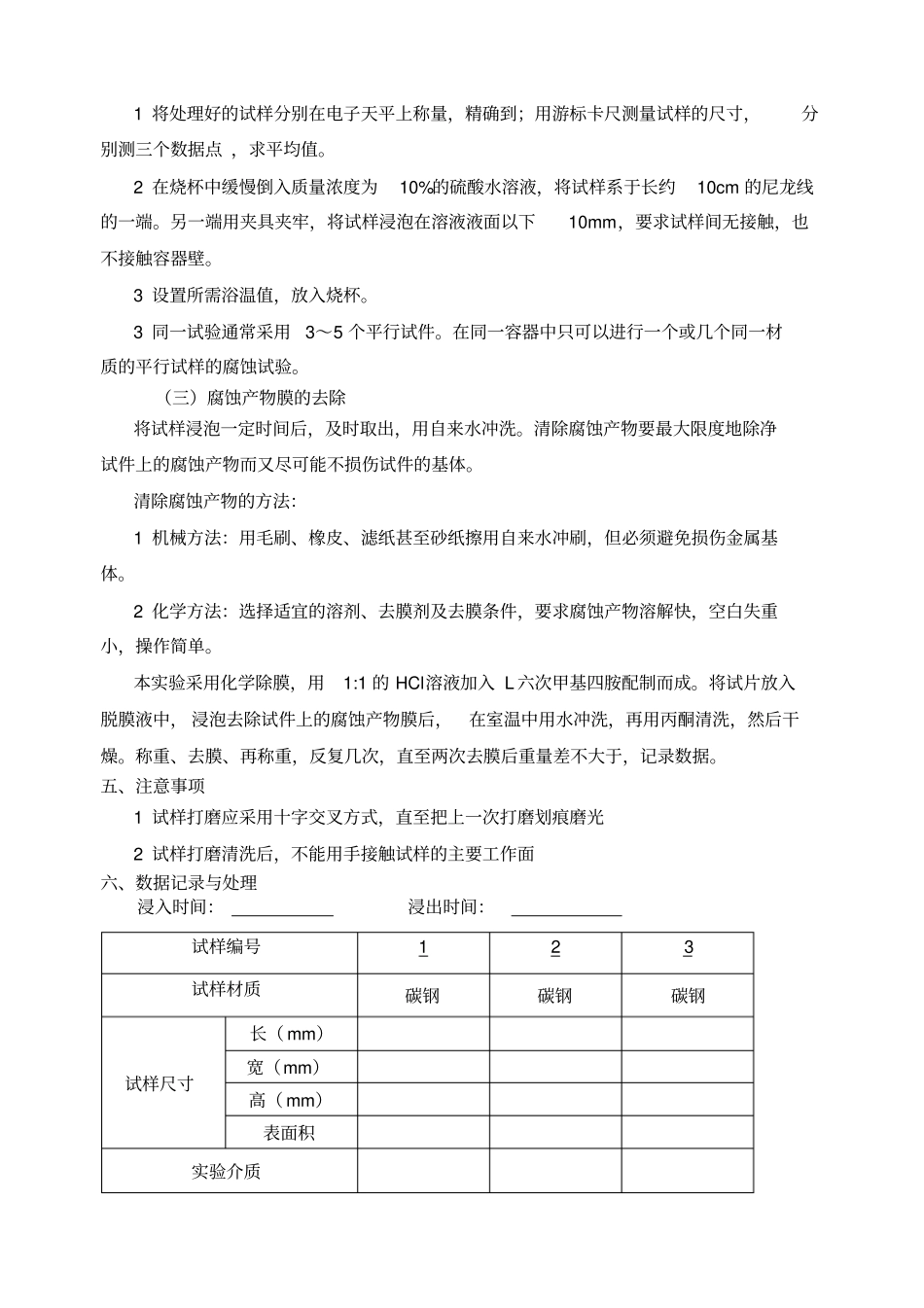

实验一失重法试样制备及腐蚀速率测定一、实验目的1 掌握金属腐蚀失重试样的制备方法2 掌握失重法测定金属腐蚀速率的原理和方法3 熟悉腐蚀产物膜的去除方法和腐蚀实验的基本过程4 测定碳钢在稀硫酸中的腐蚀速率二、基本原理测定金属腐蚀速率的方法有重量法、容量法、极化曲线法、电阻法。重量法是根据腐蚀前后金属试件重量的变化来测定金属的腐蚀速率。分为失重法和增重法。当金属表面上的腐蚀产物较容易除净且不会因为清除腐蚀产物而损害金属本体时常用失重法；腐蚀产物牢固地吸附在试件表面则采用增重法。把金属做成一定形状和大小的试件，放在腐蚀环境中，经过一定时间后，取出并测量其重量和尺寸的变化，计算其腐蚀速率。失重法 V-=W 0 -W 1st增重法 V+ =W 2-W0stW0— 腐蚀前的重量；W1— 腐蚀并除去腐蚀产物的重量；W2— 带有腐蚀产物的试件的重量；s—暴露在腐蚀环境中的表面积；t —腐蚀时间。三、仪器与药品1 仪器设备：电子天平、游标卡尺、锈蚀腐蚀试验器、电吹风2 药品与材料：硫酸、盐酸、六次甲基四胺、丙酮、乙醇、碳钢四、操作步骤（一）腐蚀试样的制备1 试样的加工：外形力求简单。表面积对其重量之比要大，边缘面积对总面积之比要小，重量法通常采用矩形和圆盘形的试件。2 试样的打磨：采用不同型号的砂纸从粗磨到细磨，使表面达到一定的光洁度。3 试样的清洗和干燥： 将打磨好的试样先用蒸馏水洗干净，然后依次用丙酮和无水乙醇擦洗（用脱脂棉醮取擦拭） ，再用电吹风吹干。（二）腐蚀试样的安装1 将处理好的试样分别在电子天平上称量，精确到；用游标卡尺测量试样的尺寸，分别测三个数据点 ，求平均值。2 在烧杯中缓慢倒入质量浓度为10%的硫酸水溶液，将试样系于长约10cm 的尼龙线的一端。另一端用夹具夹牢，将试样浸泡在溶液液面以下10mm，要求试样间无接触，也不接触容器壁。3 设置所需浴温值，放入烧杯。3 同一试验通常采用3～5 个平行试件。在同一容器中只可以进行一个或几个同一材质的平行试样的腐蚀试验。（三）腐蚀产物膜的去除将试样浸泡一定时间后，及时取出，用自来水冲洗。清除腐蚀产物要最大限度地除净试件上的腐蚀产物而又尽可能不损伤试件的基体。清除腐蚀产物的方法：1 机械方法：用毛刷、橡皮、滤纸甚至砂纸擦用自来水冲刷，但必须避免损伤金属基体。2 化学方法：选择适宜的溶剂、去膜剂及去膜条件，要求腐蚀产物溶解快，空白失重小，操作简单。本实验采用化学除膜，用1:1 的 ...
