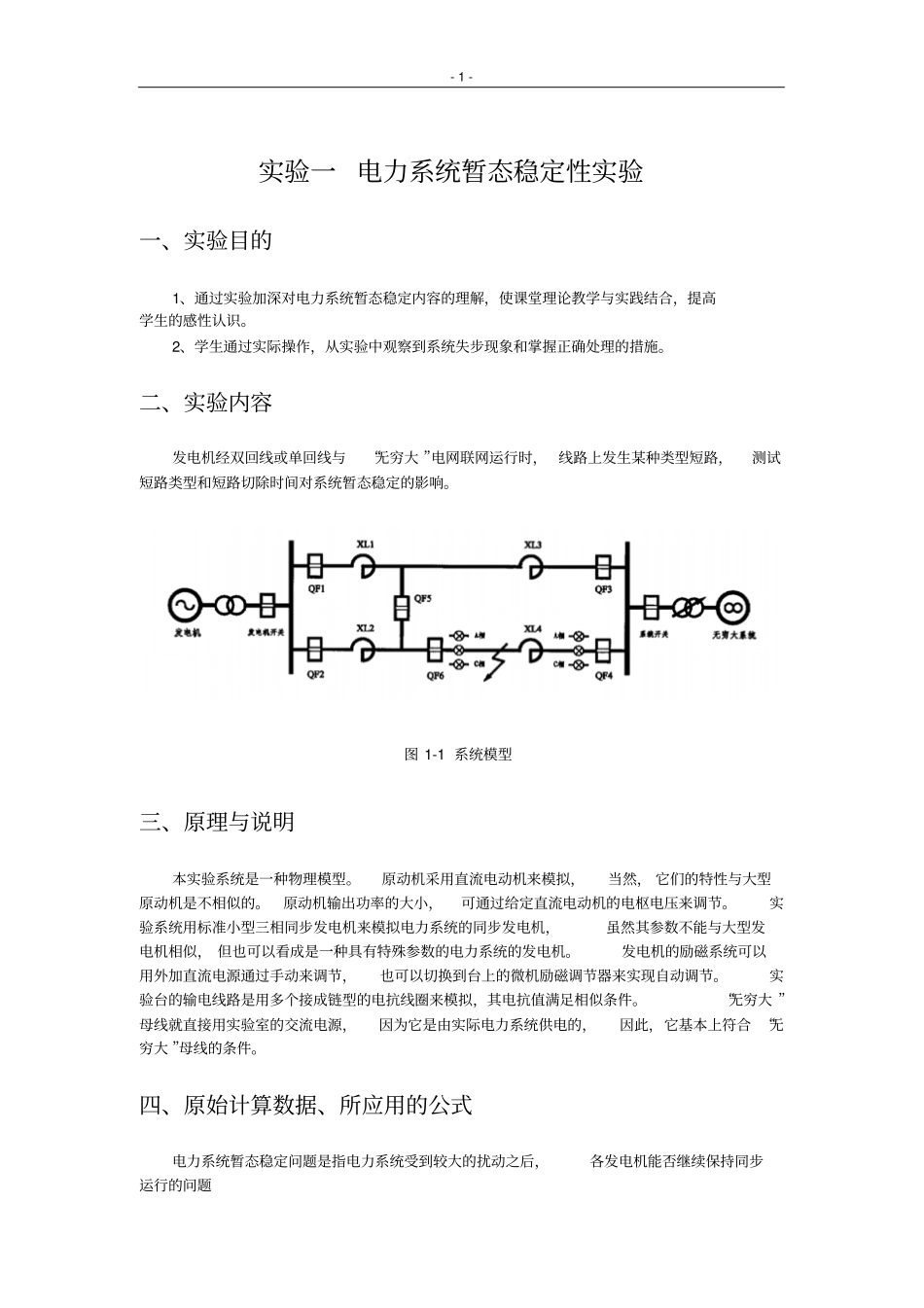

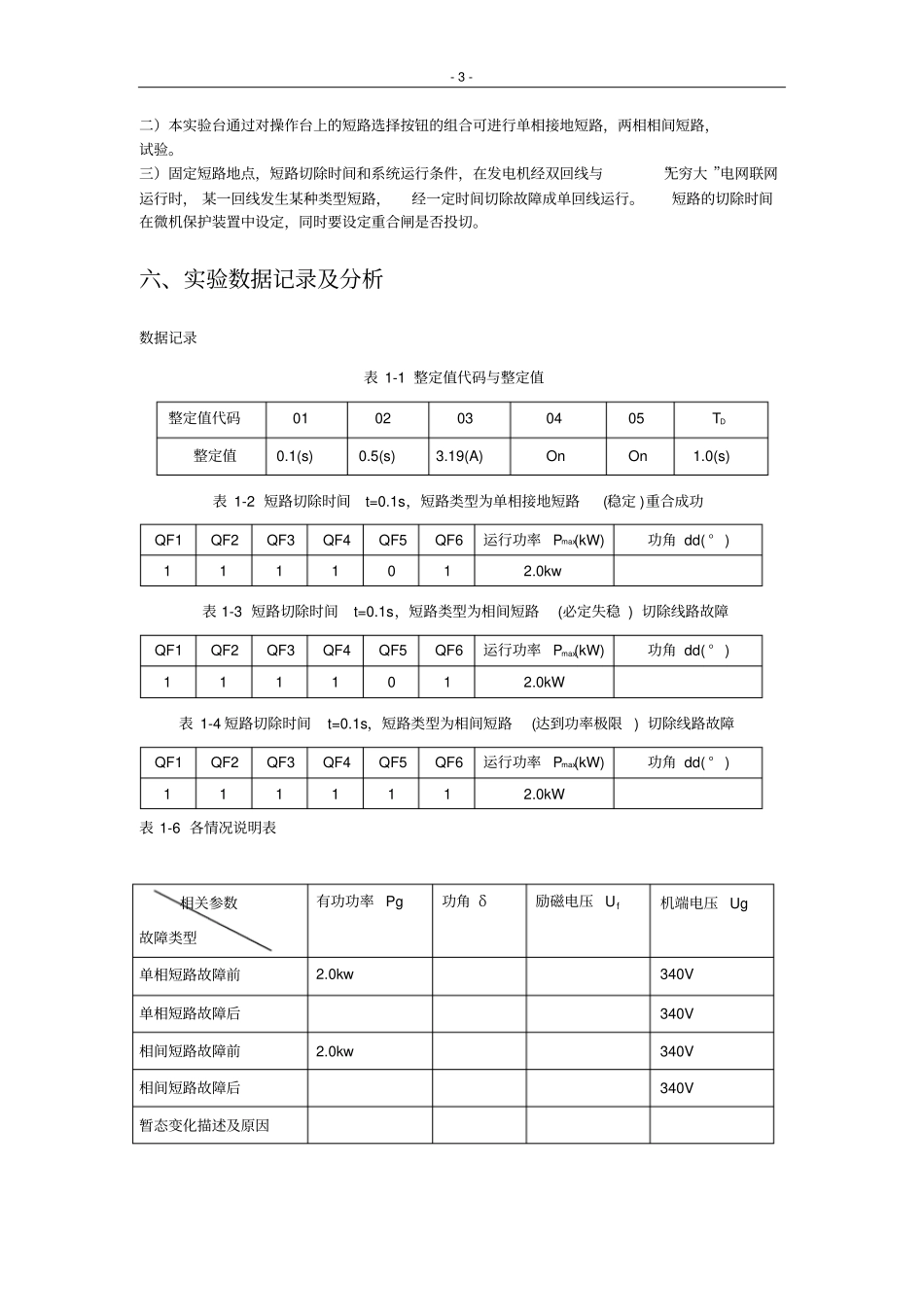

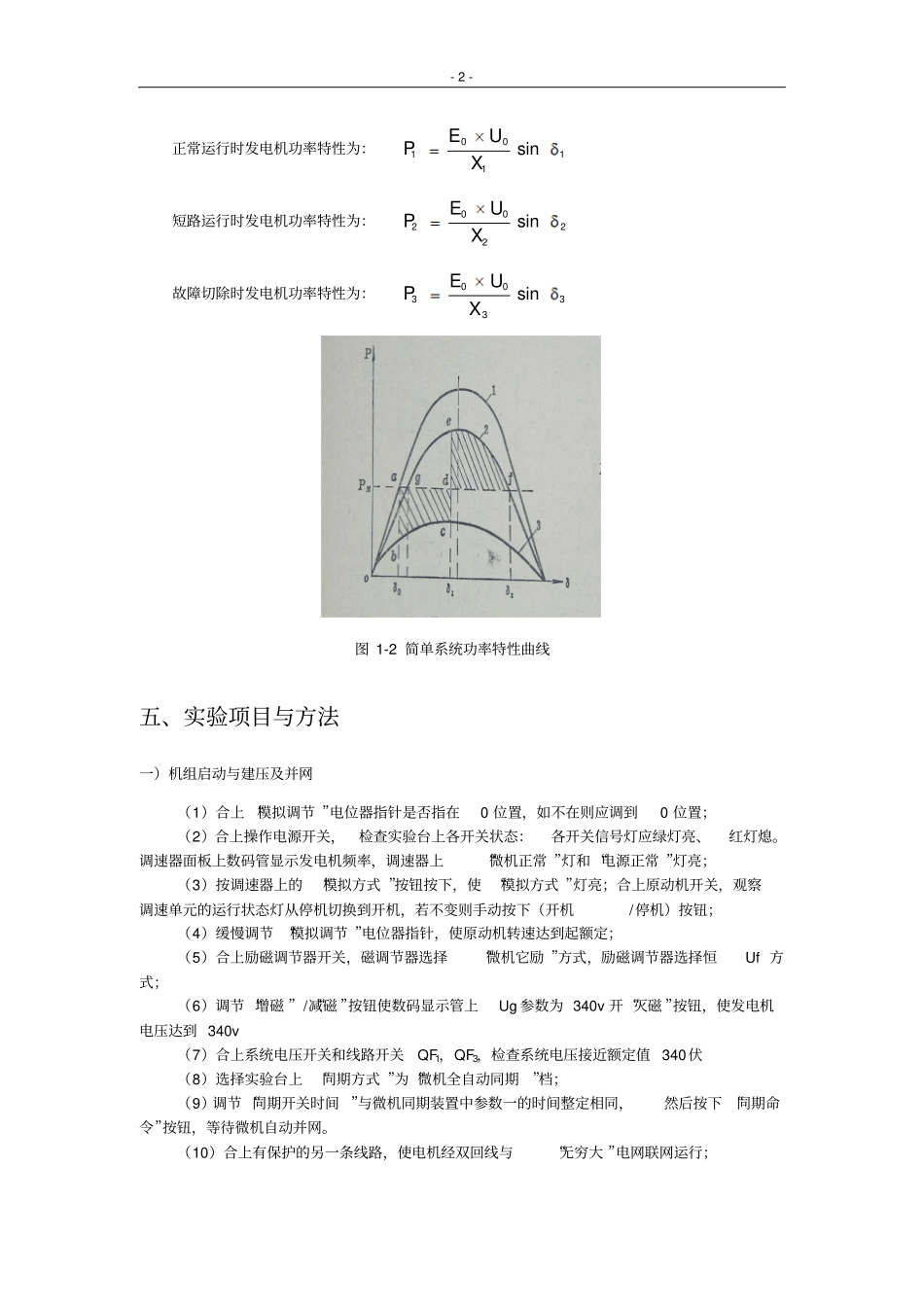

- 1 - 实验一 电力系统暂态稳定性实验一、实验目的1、通过实验加深对电力系统暂态稳定内容的理解，使课堂理论教学与实践结合，提高学生的感性认识。2、学生通过实际操作，从实验中观察到系统失步现象和掌握正确处理的措施。二、实验内容发电机经双回线或单回线与“无穷大 ”电网联网运行时， 线路上发生某种类型短路，测试短路类型和短路切除时间对系统暂态稳定的影响。图 1-1 系统模型三、原理与说明本实验系统是一种物理模型。原动机采用直流电动机来模拟，当然， 它们的特性与大型原动机是不相似的。原动机输出功率的大小，可通过给定直流电动机的电枢电压来调节。实验系统用标准小型三相同步发电机来模拟电力系统的同步发电机，虽然其参数不能与大型发电机相似， 但也可以看成是一种具有特殊参数的电力系统的发电机。发电机的励磁系统可以用外加直流电源通过手动来调节，也可以切换到台上的微机励磁调节器来实现自动调节。实验台的输电线路是用多个接成链型的电抗线圈来模拟，其电抗值满足相似条件。“无穷大 ”母线就直接用实验室的交流电源，因为它是由实际电力系统供电的，因此，它基本上符合 “无穷大 ”母线的条件。四、原始计算数据、所应用的公式电力系统暂态稳定问题是指电力系统受到较大的扰动之后，各发电机能否继续保持同步运行的问题- 2 - 正常运行时发电机功率特性为：11001sinXUEP短路运行时发电机功率特性为：22002sinXUEP故障切除时发电机功率特性为：33003sinXUEP图 1-2 简单系统功率特性曲线五、实验项目与方法一）机组启动与建压及并网（1）合上 “模拟调节 ”电位器指针是否指在0 位置，如不在则应调到0 位置；（2）合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄。调速器面板上数码管显示发电机频率，调速器上“微机正常 ”灯和 “电源正常 ”灯亮；（3）按调速器上的“模拟方式 ”按钮按下，使 “模拟方式 ”灯亮；合上原动机开关，观察调速单元的运行状态灯从停机切换到开机，若不变则手动按下（开机/停机）按钮；（4）缓慢调节 “模拟调节 ”电位器指针，使原动机转速达到起额定；（5）合上励磁调节器开关，磁调节器选择“微机它励 ”方式，励磁调节器选择恒Uf 方式；（6）调节 “增磁 ”/ “减磁 ”按钮使数码显示管上Ug 参数为 340v 开“灭磁 ”按钮，使发电机电压达到 340v （7）合上系统电压开关和线路开关QF1，QF3，检查系统电压接近额定值...
