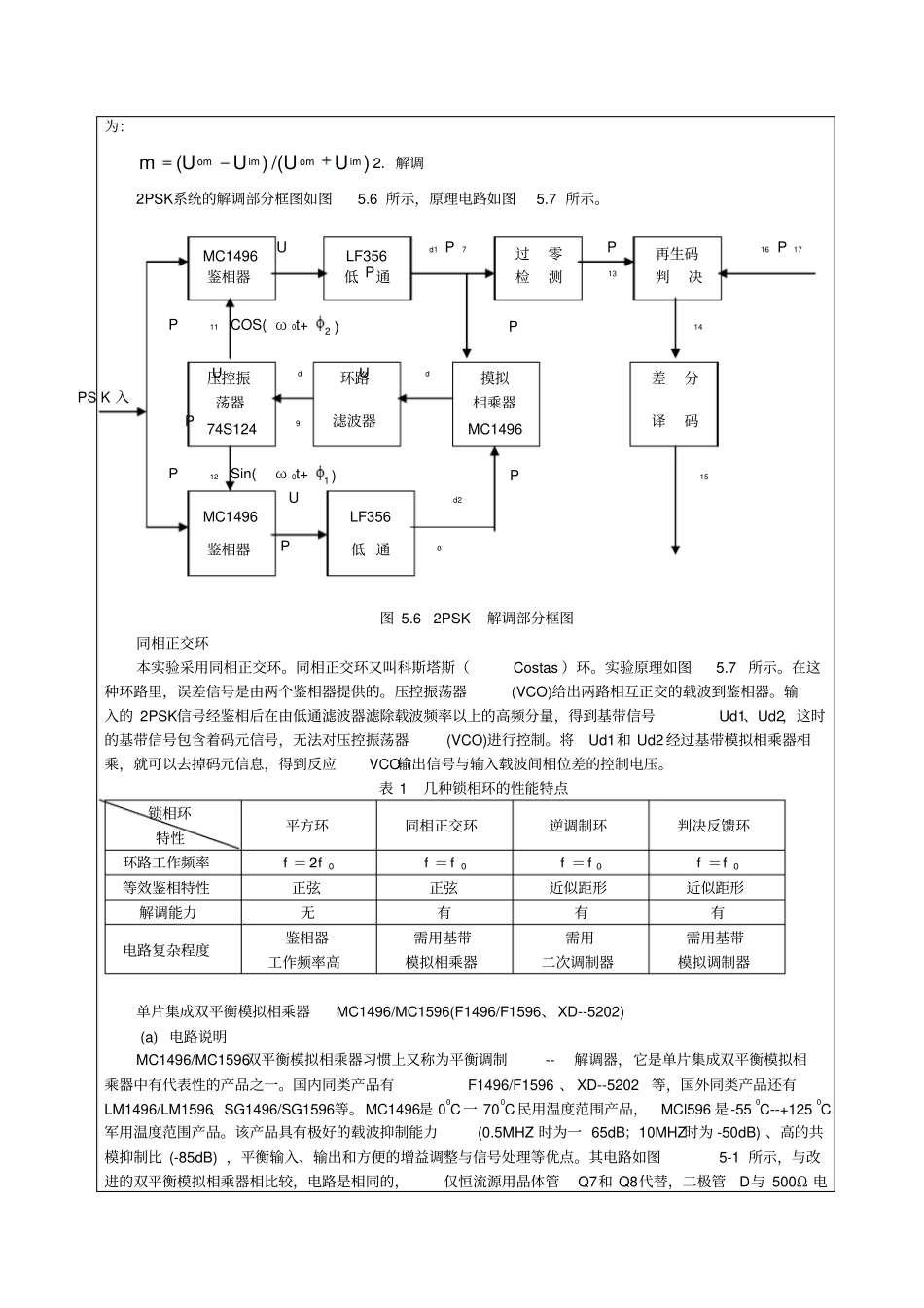

电子科技大学中山学院电子工程系学生实验报告课程名称通信原理实验实验名称实验五 -DFSK调制解调实验班级，分组实验时间 2016 年 11 月 14 日姓名，学号指导教师何志红报 告 内 容一、实验目的1. 加深对 DPSK调制原理的理解及其硬件实现方法2. 进一步了解DPSK解调原理各种锁相环解调的特性，掌握同相正交环的解调原理及其硬件实现方法3. 加深对载波提取电路相位模糊度的理解4. 加深对眼图几个主要参数的认识二、实验原理和电路说明M序列发生器实际的数字基带信号是随机的，为了实验和测试方便，一般都是用M 序列发生器产生一个伪随机序列来充当数字基带信号源。按照本原多项式1)(35XXxf组成的五级线性移2DPSK P2 P3 P6 P1 P5 P4图 5.2 2DPSK调制部分框图位寄存器，就可得到31 位码长的 M序列。码元定时与载波的关系可以是同步的，以便清晰观察码元变化时对应调制载波的相位变化；也可以是异步的， 因为实际的系统都是异步的。本实验的 M序列由 IC3、1C4、IC5、IC6 产生，码元速率为lMb/s 。数字调相器的主要指标在设计与调整一个数字调相器对，主要考虑的性能指标是调相误差和寄生调幅。（1）调相误差由于电路不理想，往往引进附加的相移，使调相器输出信号的载波相位取值为00及 1800+Δ Φ ，我们把这个偏离的相角Δ Φ 称为调相误差。调相器的调相误差相当于损失了有用信号的能量。(2) 寄生调幅理想的二相相位调制器，当数码取“0”或“ 1”时，其输出信号的幅度应保持不变，即只有相位调制而没有附加幅度调制。但由于调制器的特性不均匀及脉冲高低电平的影响，使得“0”码和“ 1”码的输出信号的幅度不等。设“0”码和“ 1”码所对应的输出信号幅度分别为Uom及 Uim，则寄生调幅M 序列发生器差分编码调相÷10 晶振10MH 2÷2 为: )/()(imomimomUUUUm2．解调2PSK系统的解调部分框图如图5.6 所示，原理电路如图5.7 所示。 Ud1 P7 P16 P17 P13 P11 COS( ω 0t+2 ) P14 Ud UdPS K 入 P9 P12 Sin(ω 0t+1 ) P15 Ud2 P8图 5.6 2PSK解调部分框图同相正交环本实验采用同相正交环。同相正交环又叫科斯塔斯（Costas ）环。实验原理如图5.7所示。在这种环路里，误差信号是由两个鉴相器提供的。压控振荡器(VCO)给出两路相互正交的载波到鉴相器。输入的 2PSK信号经鉴相后在由低通滤波器滤除载波频率以上的高频分量，得到基带信号Ud1、Ud2，这时的基带信号包含着码元信号，无法对压...
