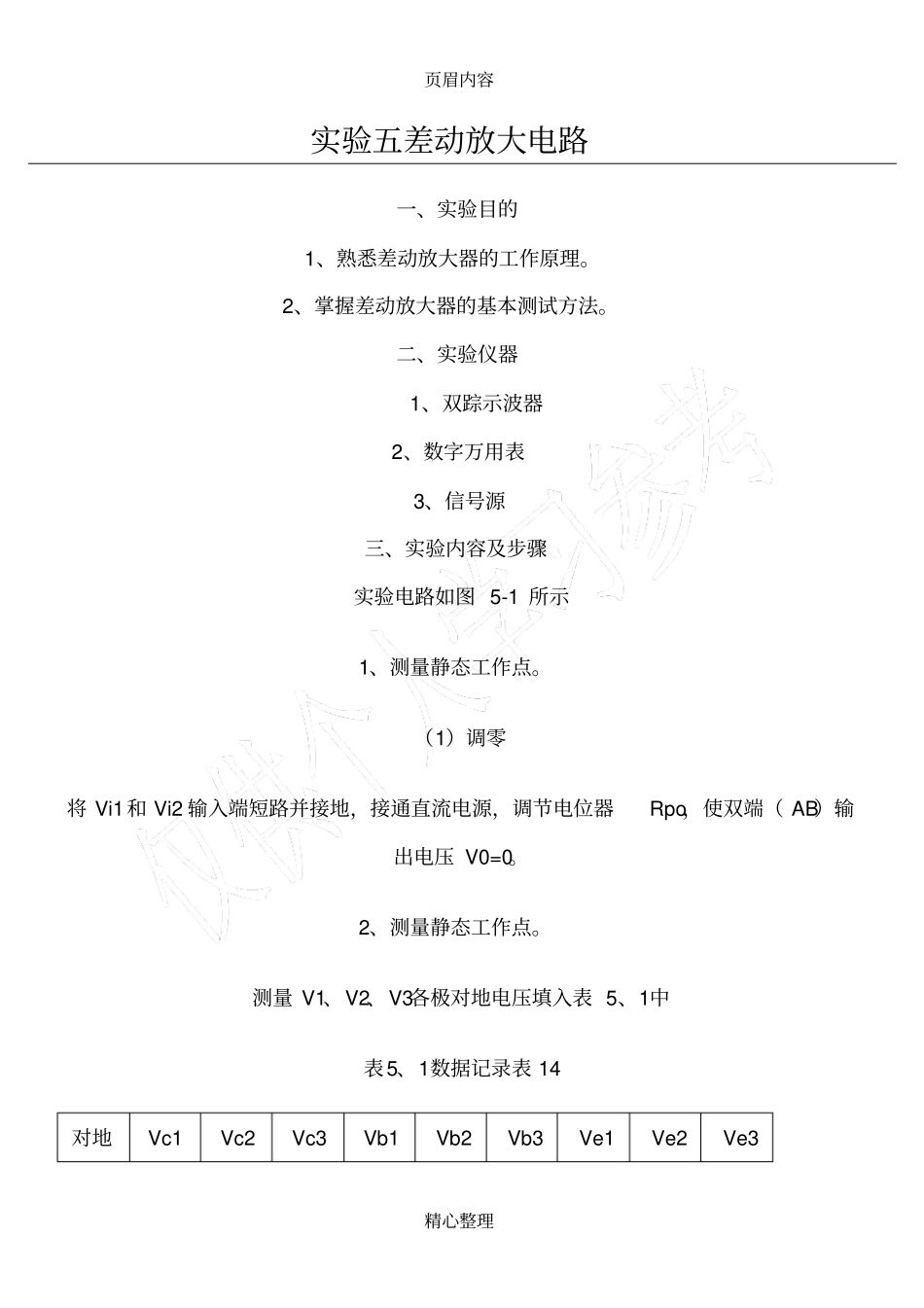

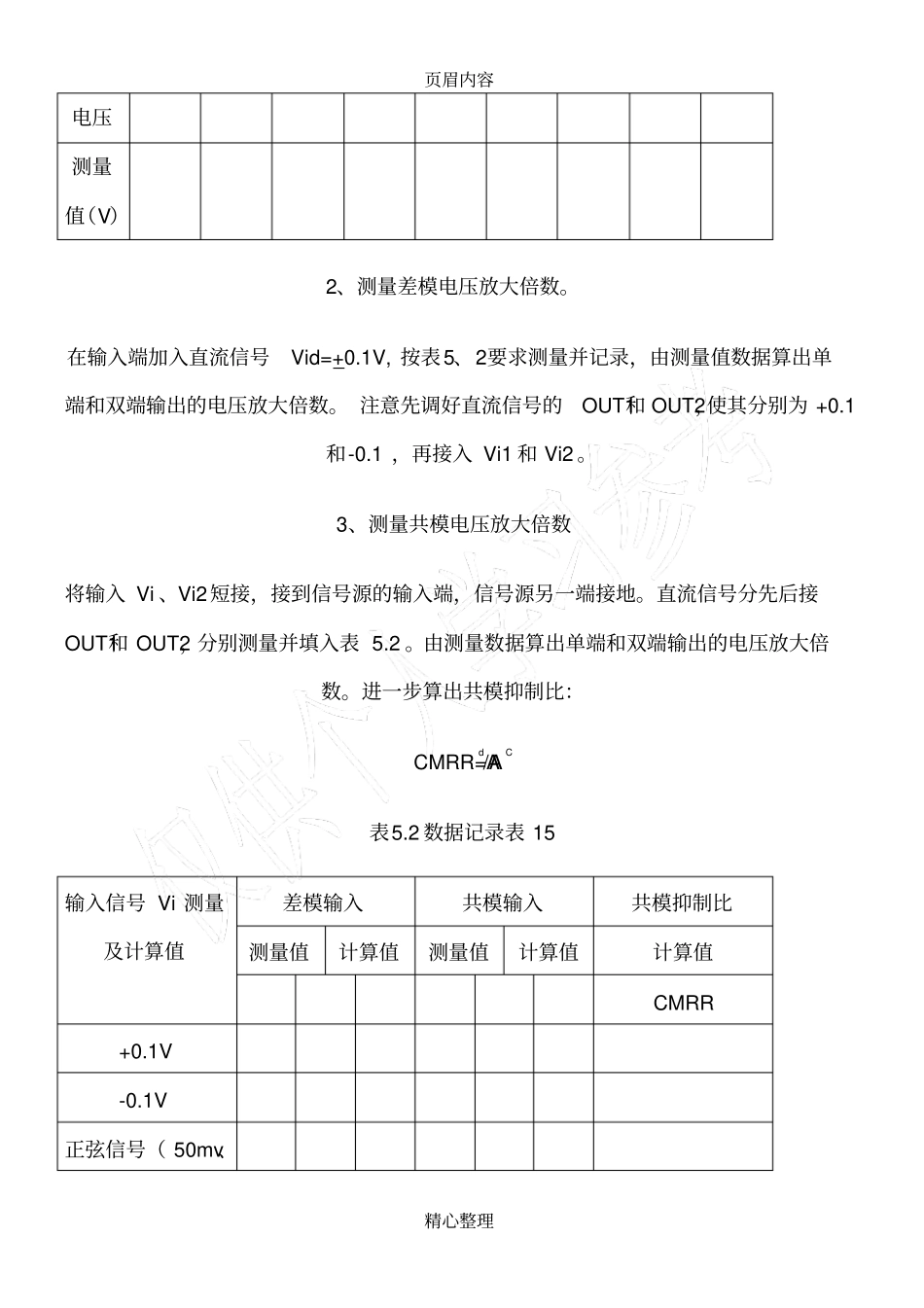

页眉内容精心整理实验五差动放大电路一、实验目的1、熟悉差动放大器的工作原理。2、掌握差动放大器的基本测试方法。二、实验仪器1、双踪示波器2、数字万用表3、信号源三、实验内容及步骤实验电路如图 5-1 所示1、测量静态工作点。（1）调零将 Vi1和 Vi2 输入端短路并接地，接通直流电源，调节电位器Rpo，使双端（ AB）输出电压 V0=0。2、测量静态工作点。测量 V1、V2、V3各极对地电压填入表 5、1中表5、1数据记录表 14 对地Vc1 Vc2 Vc3 Vb1 Vb2 Vb3 Ve1 Ve2 Ve3 页眉内容精心整理电压测量值（V）2、测量差模电压放大倍数。在输入端加入直流信号Vid=+0.1V, 按表5、2要求测量并记录，由测量值数据算出单端和双端输出的电压放大倍数。 注意先调好直流信号的OUT1和 OUT2，使其分别为 +0.1和-0.1 ，再接入 Vi1 和 Vi2 。3、测量共模电压放大倍数将输入 Vi 、Vi2短接，接到信号源的输入端，信号源另一端接地。直流信号分先后接OUT1和 OUT2，分别测量并填入表 5.2 。由测量数据算出单端和双端输出的电压放大倍数。进一步算出共模抑制比：CMRR=Ad/AC 表5.2 数据记录表 15 输入信号 Vi 测量及计算值差模输入共模输入共模抑制比测量值计算值测量值计算值计算值CMRR +0.1V -0.1V 正弦信号（ 50mv、页眉内容精心整理1KHZ）
