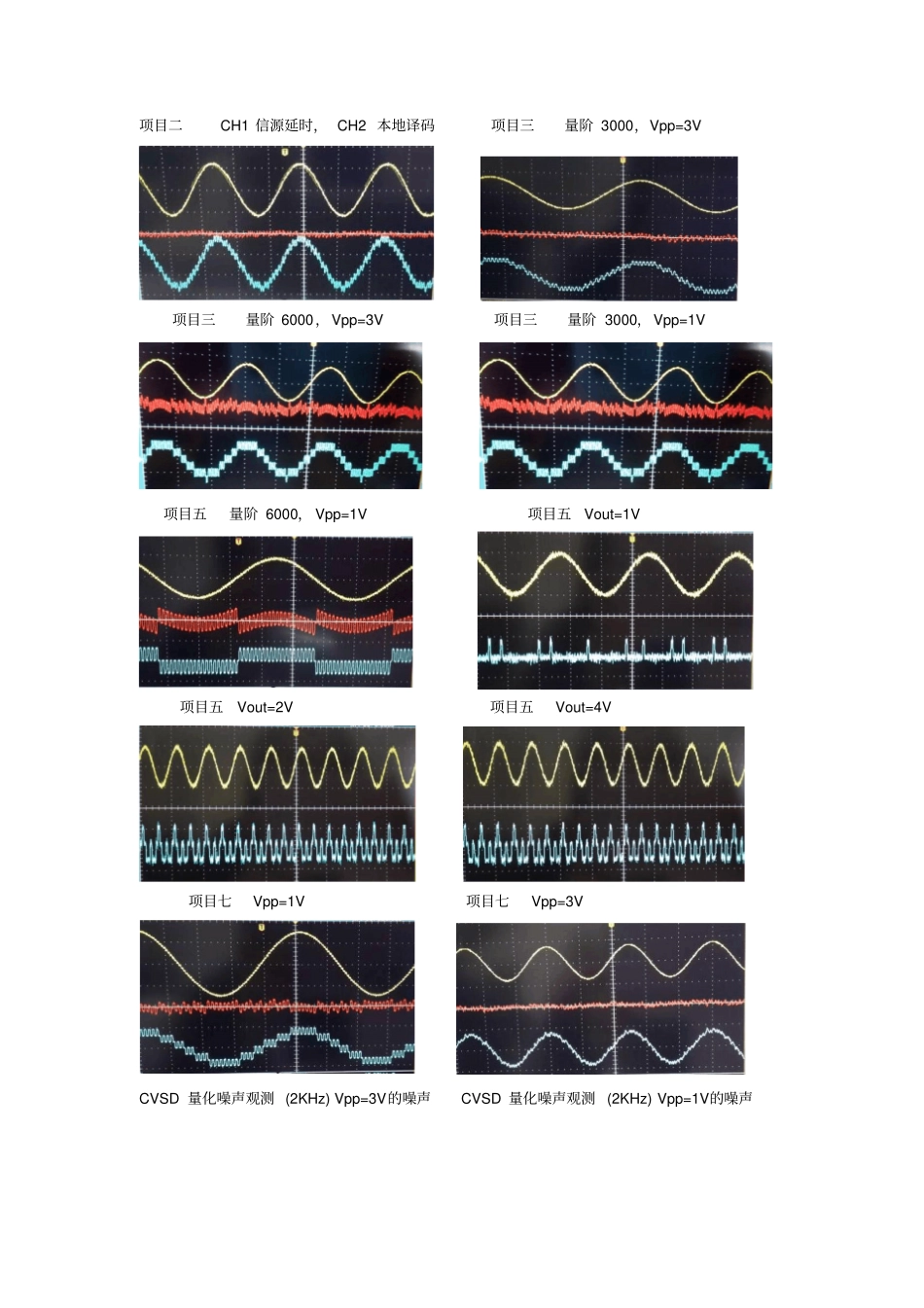

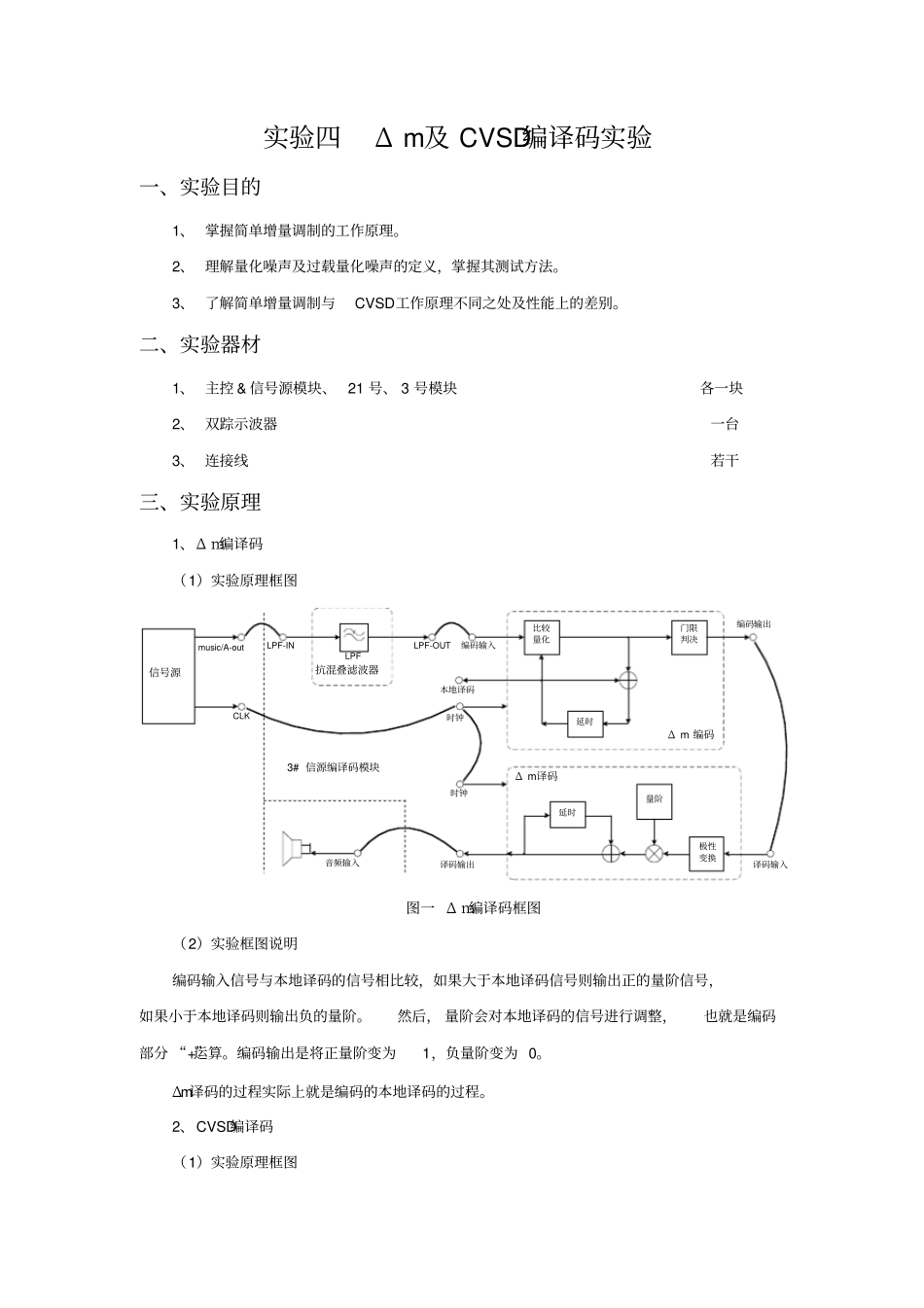

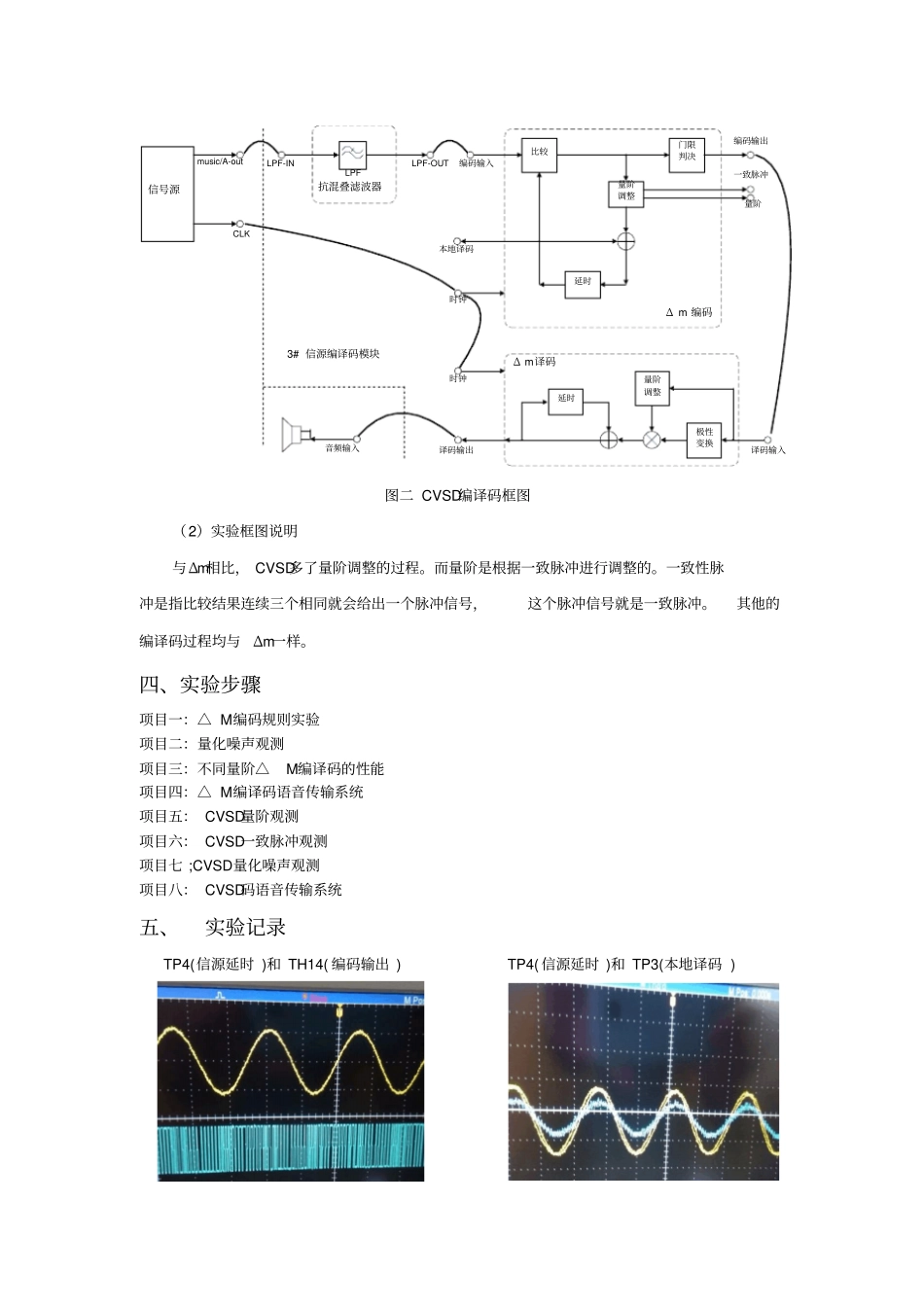

实验四Δ m及 CVSD编译码实验一、实验目的1、 掌握简单增量调制的工作原理。2、 理解量化噪声及过载量化噪声的定义，掌握其测试方法。3、 了解简单增量调制与CVSD工作原理不同之处及性能上的差别。二、实验器材1、 主控 & 信号源模块、 21 号、 3 号模块各一块2、 双踪示波器一台3、 连接线若干三、实验原理1、Δ m编译码（1）实验原理框图信号源music/A-outCLK抗混叠滤波器LPFLPF-INLPF-OUTΔ m 编码编码输入门限判决时钟Δ m译码时钟译码输入译码输出3# 信源编译码模块比较量化延时极性变换量阶编码输出延时本地译码音频输入图一 Δ m编译码框图（2）实验框图说明编码输入信号与本地译码的信号相比较，如果大于本地译码信号则输出正的量阶信号，如果小于本地译码则输出负的量阶。然后， 量阶会对本地译码的信号进行调整，也就是编码部分 “+”运算。编码输出是将正量阶变为1，负量阶变为 0。Δm译码的过程实际上就是编码的本地译码的过程。2、CVSD编译码（1）实验原理框图信号源music/A-outCLK抗混叠滤波器LPFLPF-INLPF-OUTΔ m 编码编码输入门限判决时钟Δ m译码时钟译码输入译码输出比较延时极性变换量阶调整编码输出延时本地译码量阶调整一致脉冲量阶3# 信源编译码模块音频输入图二 CVSD编译码框图（2）实验框图说明与Δm相比， CVSD多了量阶调整的过程。而量阶是根据一致脉冲进行调整的。一致性脉冲是指比较结果连续三个相同就会给出一个脉冲信号，这个脉冲信号就是一致脉冲。其他的编译码过程均与Δm一样。四、实验步骤项目一：△ M编码规则实验项目二：量化噪声观测项目三：不同量阶△M编译码的性能项目四：△ M编译码语音传输系统项目五： CVSD量阶观测项目六： CVSD一致脉冲观测项目七 ;CVSD量化噪声观测项目八： CVSD码语音传输系统五、实验记录TP4(信源延时 )和 TH14( 编码输出 ) TP4( 信源延时 )和 TP3(本地译码 ) 项目二CH1 信源延时， CH2 本地译码项目三量阶 3000，Vpp=3V项目三量阶 6000，Vpp=3V 项目三量阶 3000，Vpp=1V 项目五量阶 6000， Vpp=1V 项目五 Vout=1V项目五 Vout=2V 项目五 Vout=4V项目七 Vpp=1V 项目七 Vpp=3V CVSD 量化噪声观测 (2KHz) Vpp=3V的噪声CVSD 量化噪声观测 (2KHz) Vpp=1V的噪声六、思考题回答1.增量调制的速率可以是32kbps 、16kbps 相比 PCM 64kbps 产生的原因怎样？（请查找资料）今天 VoIP 采用什么样的信源编码？...
