试验测量玻璃的折射率

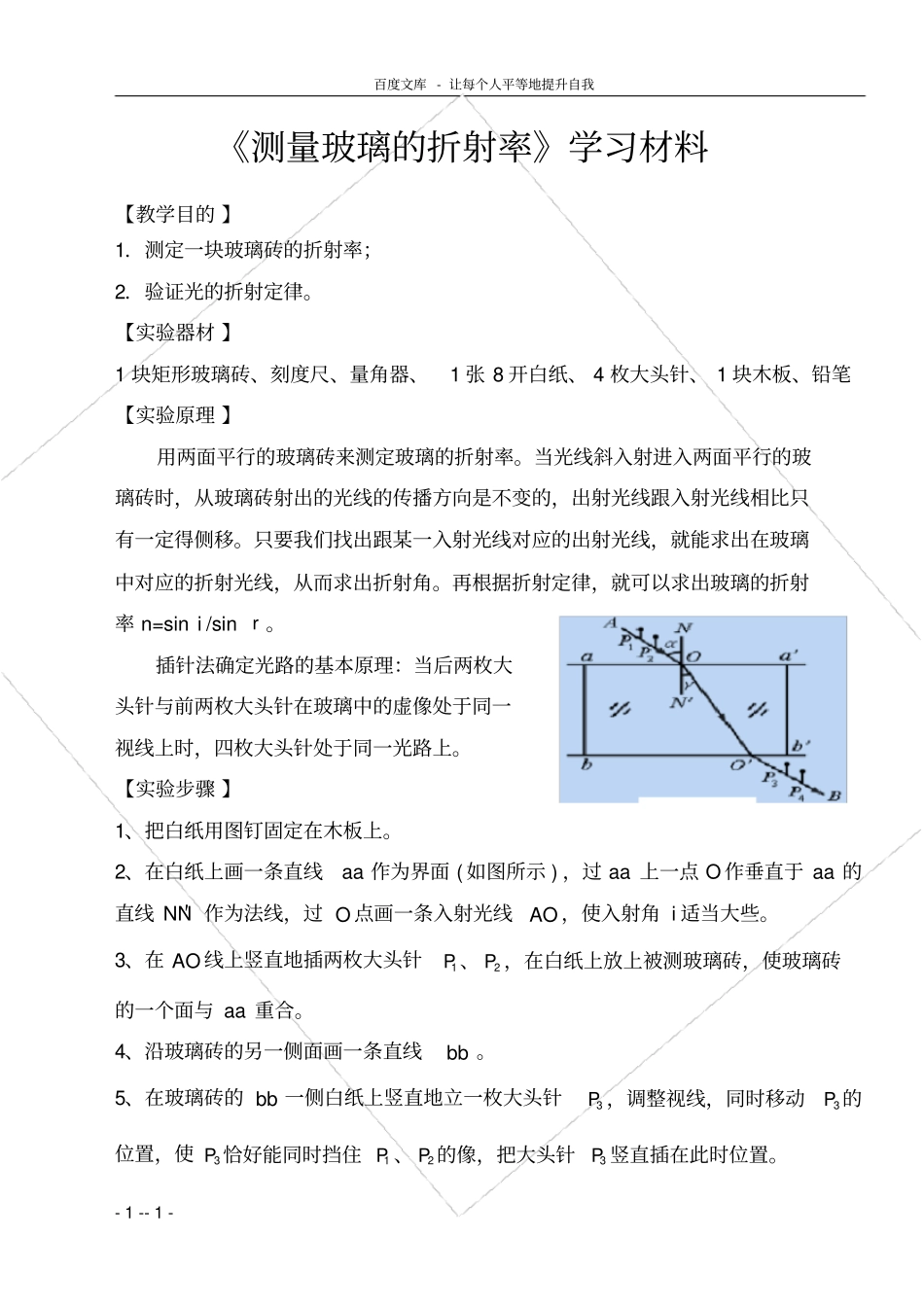

百度文库 - 让每个人平等地提升自我- 1 -- 1 - 《测量玻璃的折射率》学习材料【教学目的 】1．测定一块玻璃砖的折射率；2．验证光的折射定律。【实验器材 】1 块矩形玻璃砖、刻度尺、量角器、1 张 8 开白纸、 4 枚大头针、 1 块木板、铅笔【实验原理 】用两面平行的玻璃砖来测定玻璃的折射率。当光线斜入射进入两面平行的玻璃砖时，从玻璃砖射出的光线的传播方向是不变的，出射光线跟入射光线相比只有一定得侧移。只要我们找出跟某一入射光线对应的出射光线，就能求出在玻璃中对应的折射光线，从而求出折射角。再根据折射定律，就可以求出玻璃的折射率 n=sin i /sinr 。插针法确定光路的基本原理：当后两枚大头针与前两枚大头针在玻璃中的虚像处于同一视线上时，四枚大头针处于同一光路上。【实验步骤 】1、把白纸用图钉固定在木板上。2、在白纸上画一条直线aa 作为界面 ( 如图所示 ) ，过 aa 上一点 O 作垂直于 aa 的直线 NN′ 作为法线，过 O 点画一条入射光线AO ，使入射角 i 适当大些。3、在 AO 线上竖直地插两枚大头针1P 、2P ，在白纸上放上被测玻璃砖，使玻璃砖的一个面与 aa 重合。4、沿玻璃砖的另一侧面画一条直线bb 。5、在玻璃砖的 bb 一侧白纸上竖直地立一枚大头针3P ，调整视线，同时移动3P 的位置，使3P 恰好能同时挡住1P 、2P 的像，把大头针3P 竖直插在此时位置。百度文库 - 让每个人平等地提升自我- 2 -- 2 - 6、同样，在玻璃砖 bb 一侧再竖直地插一枚大头针4P ，使4P 能挡住3P 本身，同时也挡住1P 、2P 的像。7、移去玻璃砖， 拔去大头针， 过3P 、4P 做一条直线 BO 交 bb 于 O 点，连接 OO ，OO 就是入射光线 AO 在玻璃砖内的折射光线，折射角为r 。8、用量角器量出入射角i 和折射角 r 的大小。9、改变入射角 i ，重复上面的步骤再做三、四次。10、算出不同入射角时，n =sin i /sin r 的值，求出几次实验中n的平均值就是玻璃的折射率。（或图像法求折射率 : 用 sin i 表示纵坐标，用sin r 表示横坐标，则图线的斜率就是玻璃的折射率。 ）注：遇到通过作图判断两个量的关系的方法（不是线性关系的，化成线性关系）；【记录数据 】数项值次数1 2 3 入射角 i折射角 rsin isin rn =sin i /sin r【注意事项 】1、玻璃砖应选择宽度较大的( 一般要求 5cm以上 ) ，以减小确定光路方向时出现的误差，提高测...
