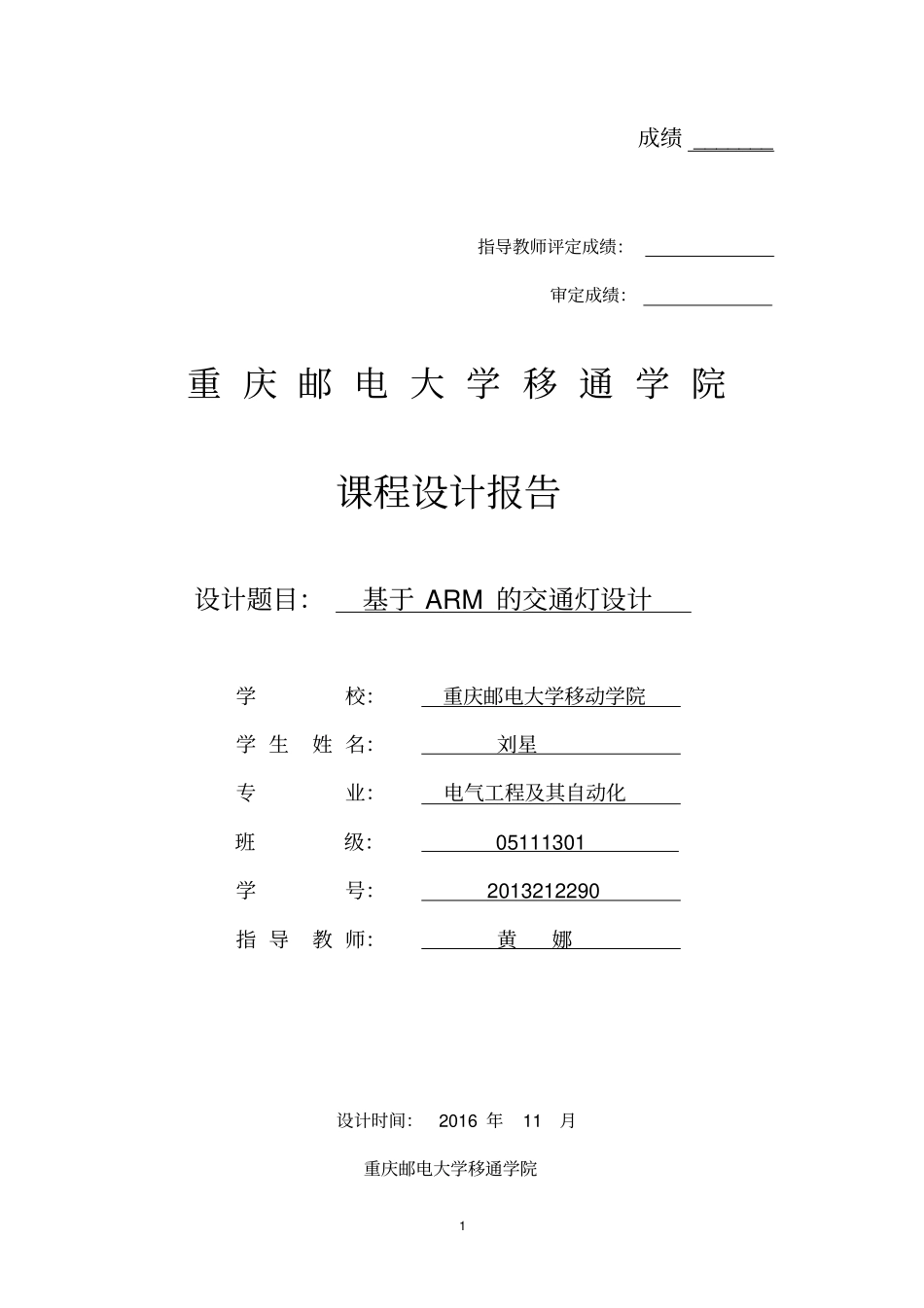

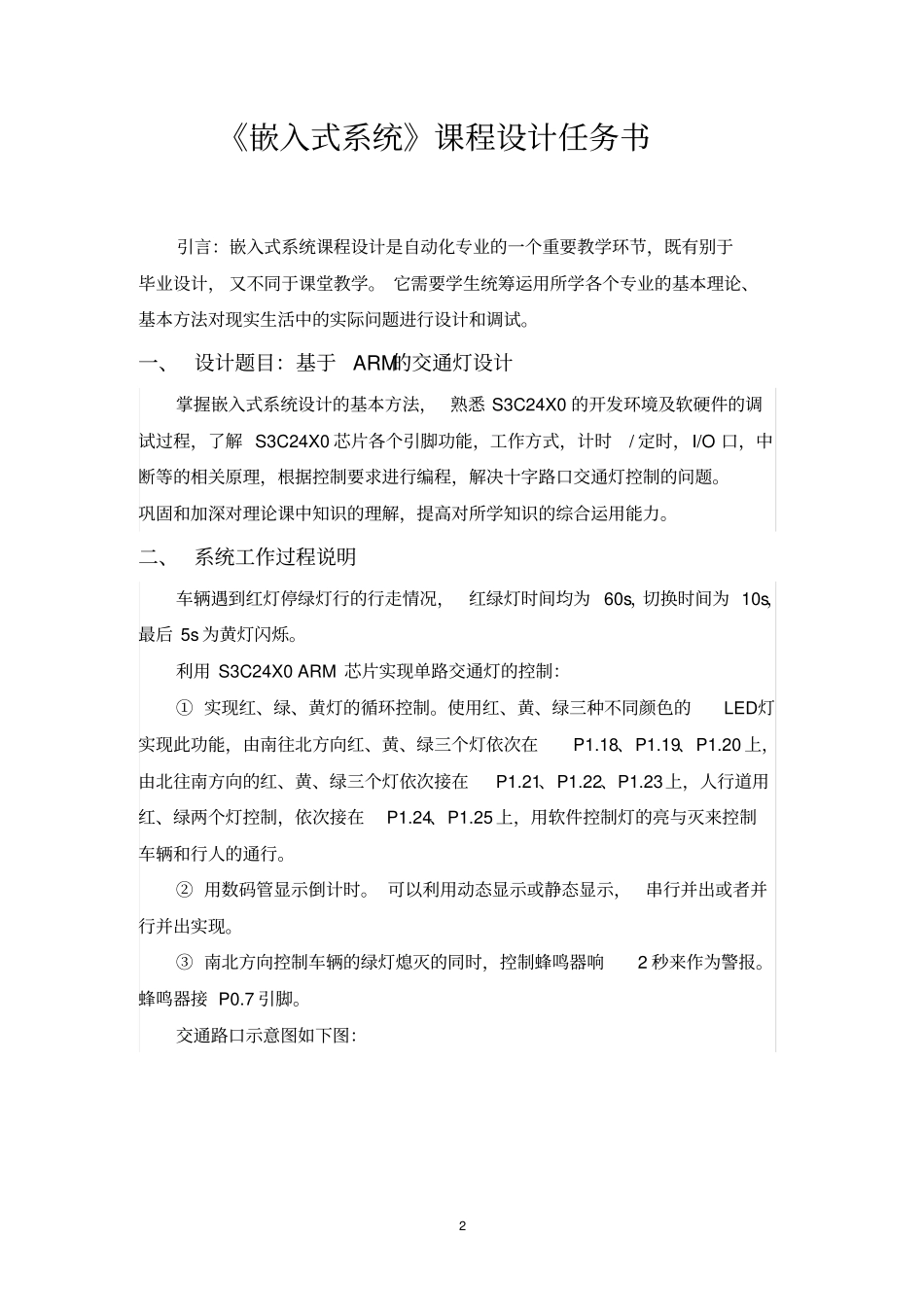

1 成绩 _______指导教师评定成绩：审定成绩：重 庆 邮 电 大 学 移 通 学 院课程设计报告设计题目：基于 ARM 的交通灯设计学校：重庆邮电大学移动学院学 生姓 名：刘星专业：电气工程及其自动化班级：05111301 学号：2013212290 指 导教 师：黄娜设计时间：2016 年11 月重庆邮电大学移通学院2 《嵌入式系统》课程设计任务书引言：嵌入式系统课程设计是自动化专业的一个重要教学环节，既有别于毕业设计， 又不同于课堂教学。 它需要学生统筹运用所学各个专业的基本理论、基本方法对现实生活中的实际问题进行设计和调试。一、 设计题目：基于ARM的交通灯设计掌握嵌入式系统设计的基本方法， 熟悉 S3C24X0 的开发环境及软硬件的调试过程，了解 S3C24X0 芯片各个引脚功能，工作方式，计时/ 定时，I/O 口，中断等的相关原理，根据控制要求进行编程，解决十字路口交通灯控制的问题。巩固和加深对理论课中知识的理解，提高对所学知识的综合运用能力。二、 系统工作过程说明车辆遇到红灯停绿灯行的行走情况，红绿灯时间均为 60s，切换时间为 10s，最后 5s 为黄灯闪烁。利用 S3C24X0 ARM 芯片实现单路交通灯的控制：① 实现红、绿、黄灯的循环控制。使用红、黄、绿三种不同颜色的LED灯实现此功能，由南往北方向红、黄、绿三个灯依次在P1.18、P1.19、P1.20 上，由北往南方向的红、黄、绿三个灯依次接在P1.21、P1.22、P1.23上，人行道用红、绿两个灯控制，依次接在P1.24、P1.25 上，用软件控制灯的亮与灭来控制车辆和行人的通行。② 用数码管显示倒计时。 可以利用动态显示或静态显示，串行并出或者并行并出实现。③ 南北方向控制车辆的绿灯熄灭的同时，控制蜂鸣器响2 秒来作为警报。蜂鸣器接 P0.7 引脚。交通路口示意图如下图：3 设计内容：（1）完成 S3C24X0 最小系统的硬件电路设计，并用Protel DXP 设计电路原理图；（2）完成交通指示灯控制程序代码设计， 在实验箱上调试并且能正常工作。三、 设计步骤：（1）对系统进行需求分析；（2）初始化配置（各种寄存器） ；（3）编写各种相关的中断程序并在主函数中调用这些程序；（4）编译程序；（5）使用仿真器进行调试。4 摘要本设计此次试验以S3C2440嵌入式开发平台为硬件基础， 主要介绍了嵌入式实时操作系统中的最小系统的各个组成部分，其中包括电源、时钟、复位、存储器、JTAG接口电路原理图及交通灯电路图的设计。随着移动设备的流行和发展...
