课程设计说明书摇头幅度可调电风扇

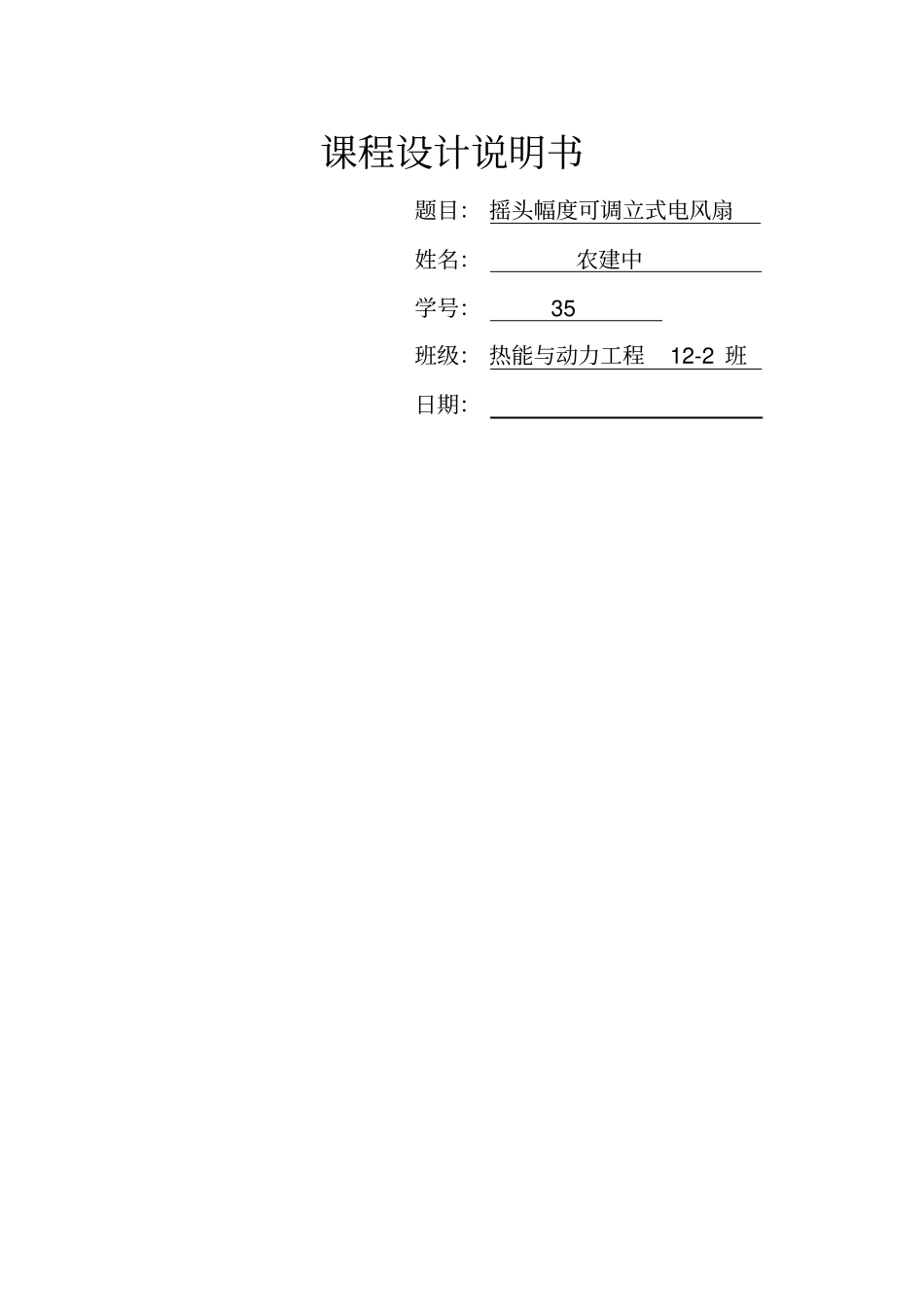

课程设计说明书摇头幅度可调电风扇_第1页
1/13

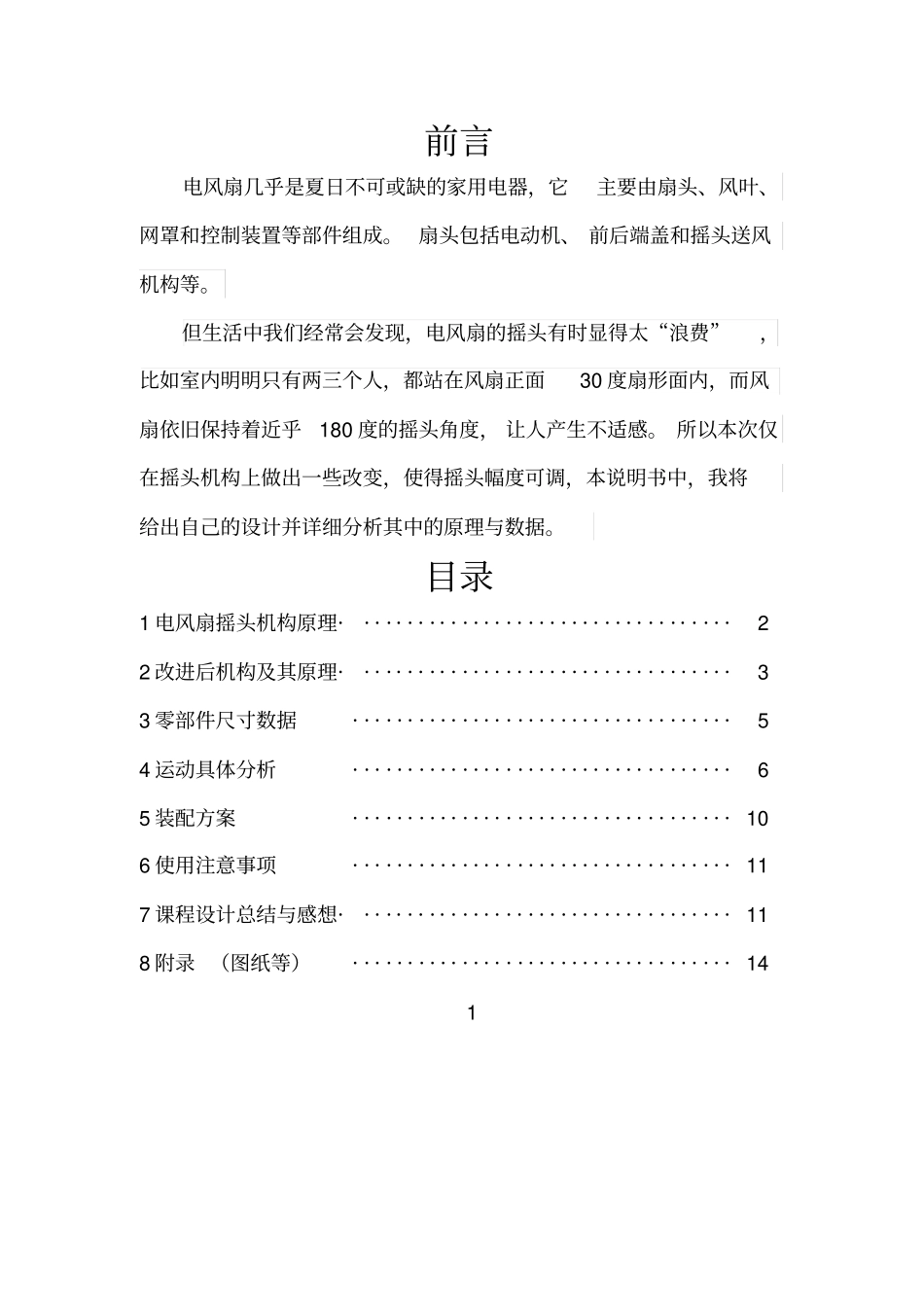

课程设计说明书摇头幅度可调电风扇_第2页
2/13
课程设计说明书摇头幅度可调电风扇_第3页
3/13

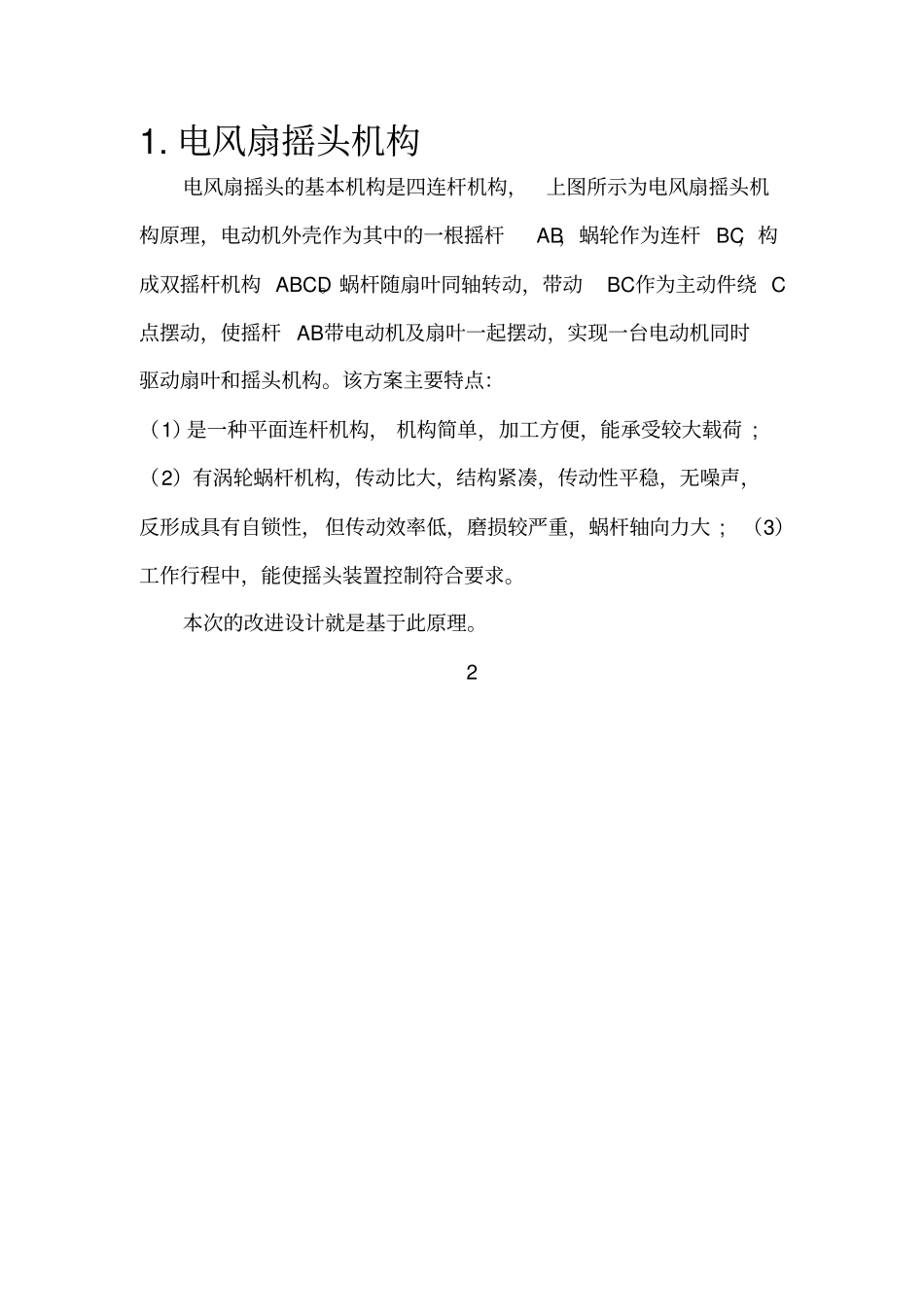

课程设计说明书题目: 摇头幅度可调立式电风扇姓名:农建中学号:35 班级: 热能与动力工程12-2 班日期:前言电风扇几乎是夏日不可或缺的家用电器,它主要由扇头、风叶、网罩和控制装置等部件组成。 扇头包括电动机、 前后端盖和摇头送风机构等。但生活中我们经常会发现,电风扇的摇头有时显得太“浪费”,比如室内明明只有两三个人,都站在风扇正面30 度扇形面内,而风扇依旧保持着近乎180 度的摇头角度, 让人产生不适感。 所以本次仅在摇头机构上做出一些改变,使得摇头幅度可调,本说明书中,我将给出自己的设计并详细分析其中的原理与数据。目录1 电风扇摇头机构原理·· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·2 2 改进后机构及其原理·· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·33 零部件尺寸数据· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·54 运动具体分析· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·65 装配方案· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 106 使用注意事项· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 117 课程设计总结与感想·· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 118 附录 (图纸等)· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 14 11. 电风扇摇头机构电风扇摇头的基本机构是四连杆机构,上图所示为电风扇摇头机构原理,电动机外壳作为其中的一根摇杆AB,蜗轮作为连杆 BC,构成双摇杆机构 ABCD。蜗杆随扇叶同轴转动,带动BC作为主动件绕 C点摆动,使摇杆 AB...
