课程设计说明书带式运输机传动装置的设计

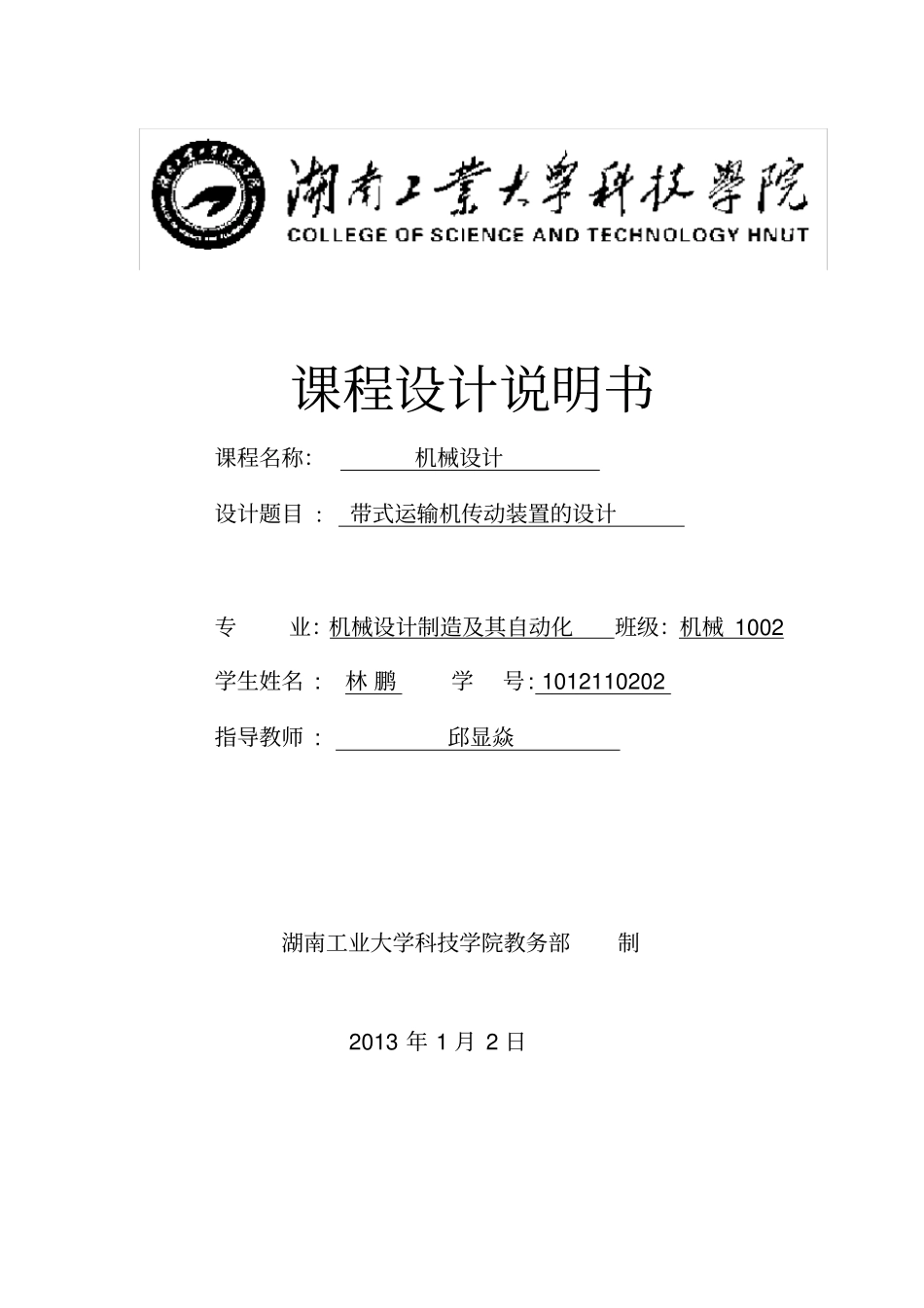

课程设计说明书带式运输机传动装置的设计_第1页
1/35

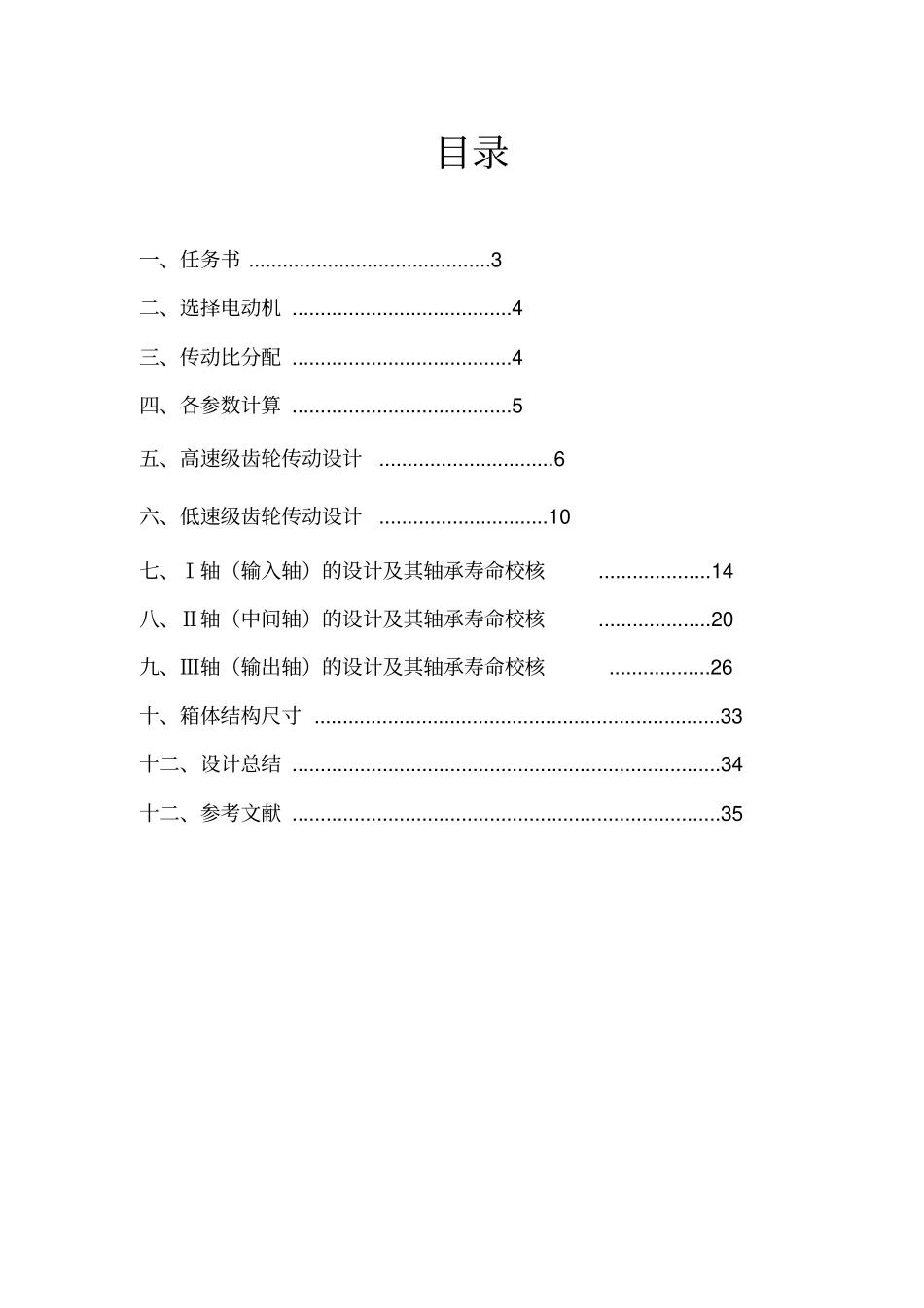

课程设计说明书带式运输机传动装置的设计_第2页
2/35

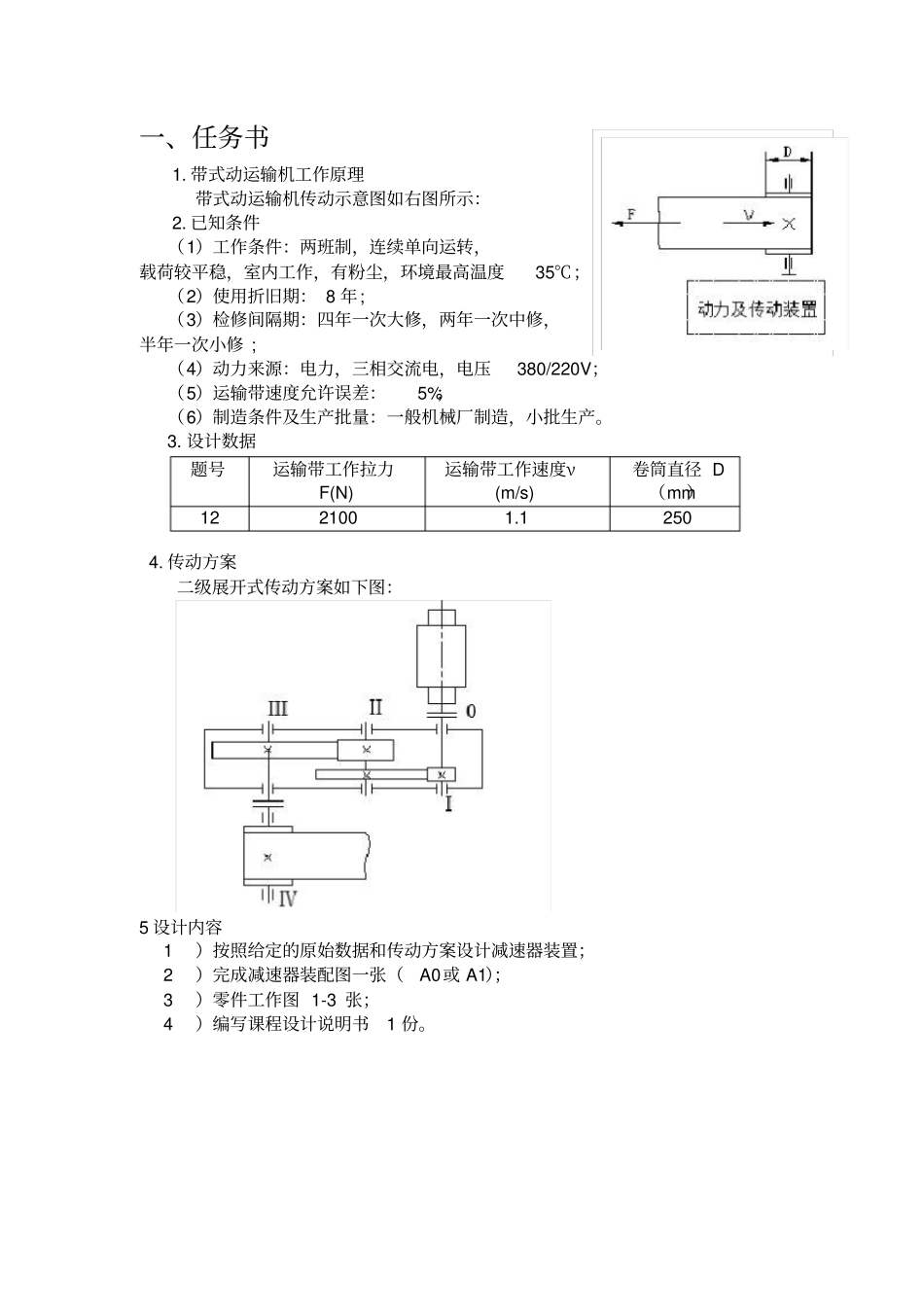

课程设计说明书带式运输机传动装置的设计_第3页
3/35
课程设计说明书课程名称:机械设计设计题目 : 带式运输机传动装置的设计专业:机械设计制造及其自动化班级:机械 1002学生姓名 : 林 鹏学号: 1012110202 指导教师 :邱显焱湖南工业大学科技学院教务部制2013 年 1 月 2 日目录一、任务书 ...........................................3 二、选择电动机 .......................................4 三、传动比分配 .......................................4四、各参数计算 .......................................5五、高速级齿轮传动设计...............................6 六、低速级齿轮传动设计..............................10七、Ⅰ轴(输入轴)的设计及其轴承寿命校核....................14八、Ⅱ轴(中间轴)的设计及其轴承寿命校核....................20九、Ⅲ轴(输出轴)的设计及其轴承寿命校核..................26 十、箱体结构尺寸 ........................................................................33 十二、设计总结 ............................................................................34 十二、参考文献 ............................................................................35一、任务书1. 带式动运输机工作原理带式动运输机传动示意图如右图所示:2. 已知条件(1)工作条件:两班制,连续单向运转,载荷较平稳,室内工作,有粉尘,环境最高温度35℃;(2)使用折旧期: 8 年; (3)检修间隔期:四年一次大修,两年一次中修,半年一次小修 ; (4)动力来源:电力,三相交流电,电压380/220V;(5)运输带速度允许误差:5%;(6)制造条件及生产批量:一般机械厂制造,小批生产。3. 设计数据4. 传动方案二级展开式传动方案如下图:5 设计内容 1)按照给定的原始数据和传动方案设计减速器装置; 2)完成减速器装配图一张(A0或 A1); 3)零件工作图 1-3 张; 4)编写课程设计说明书1 份。题号运输带工作拉力F(N) 运输带工作速度ν(m/s) 卷筒直径 D(mm)12 2100 1.1 250 二、选择电动机查表 1-5 得各机构传动和摩擦副效率如下:圆柱齿轮传动( 8 级)1=0.97 联轴器(弹性联轴器)2 =0.994 滚动轴承(球轴承)3=0.99 卷筒4=0.96 工作机的总效率为 η总 ==0.86工作机所需的功率===2.69KW 设电动机的输出功率为各轴的功率为==2.69KW =η2 =2.69×0.994=2.67KW = η3η1 =2.6...
