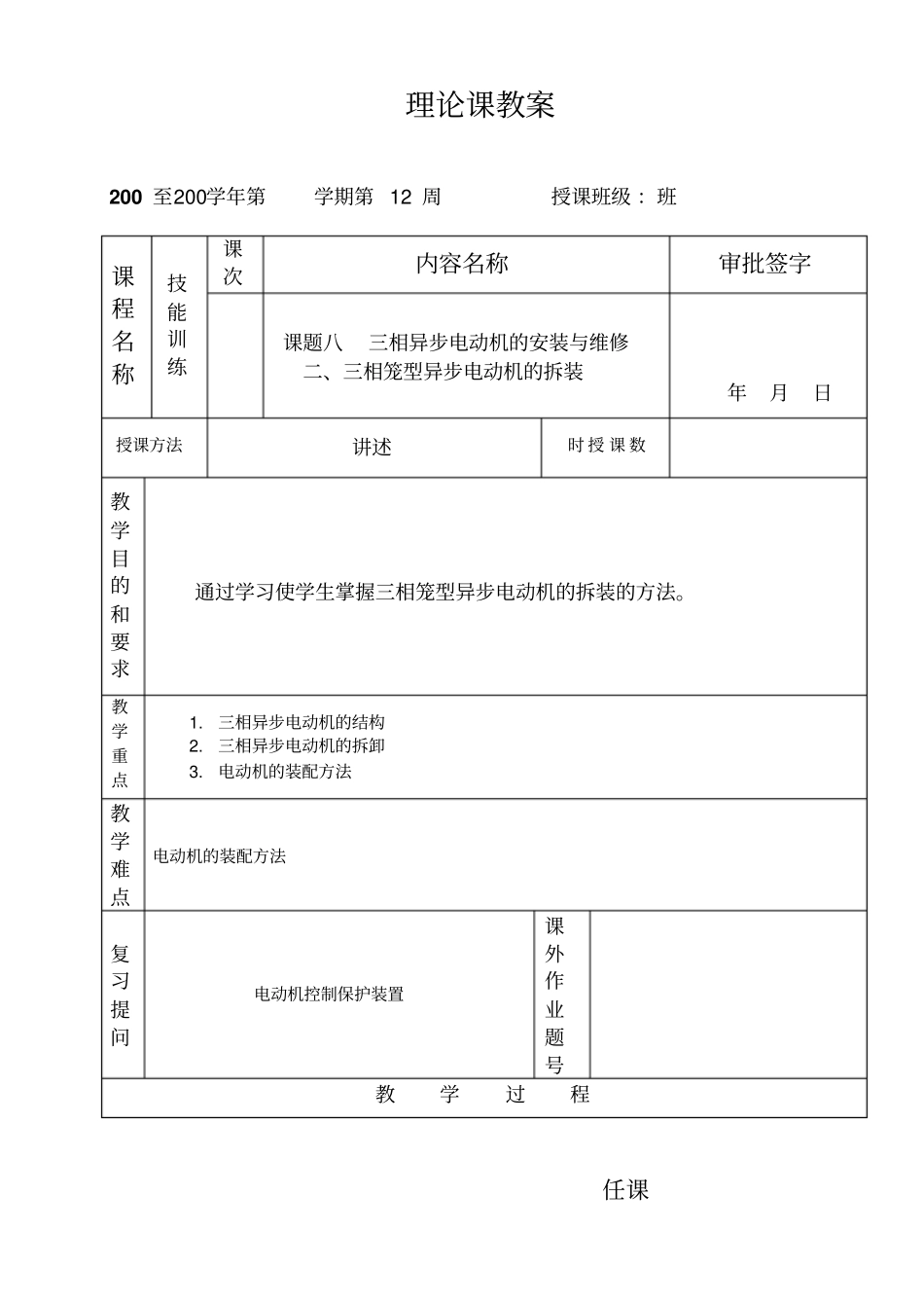

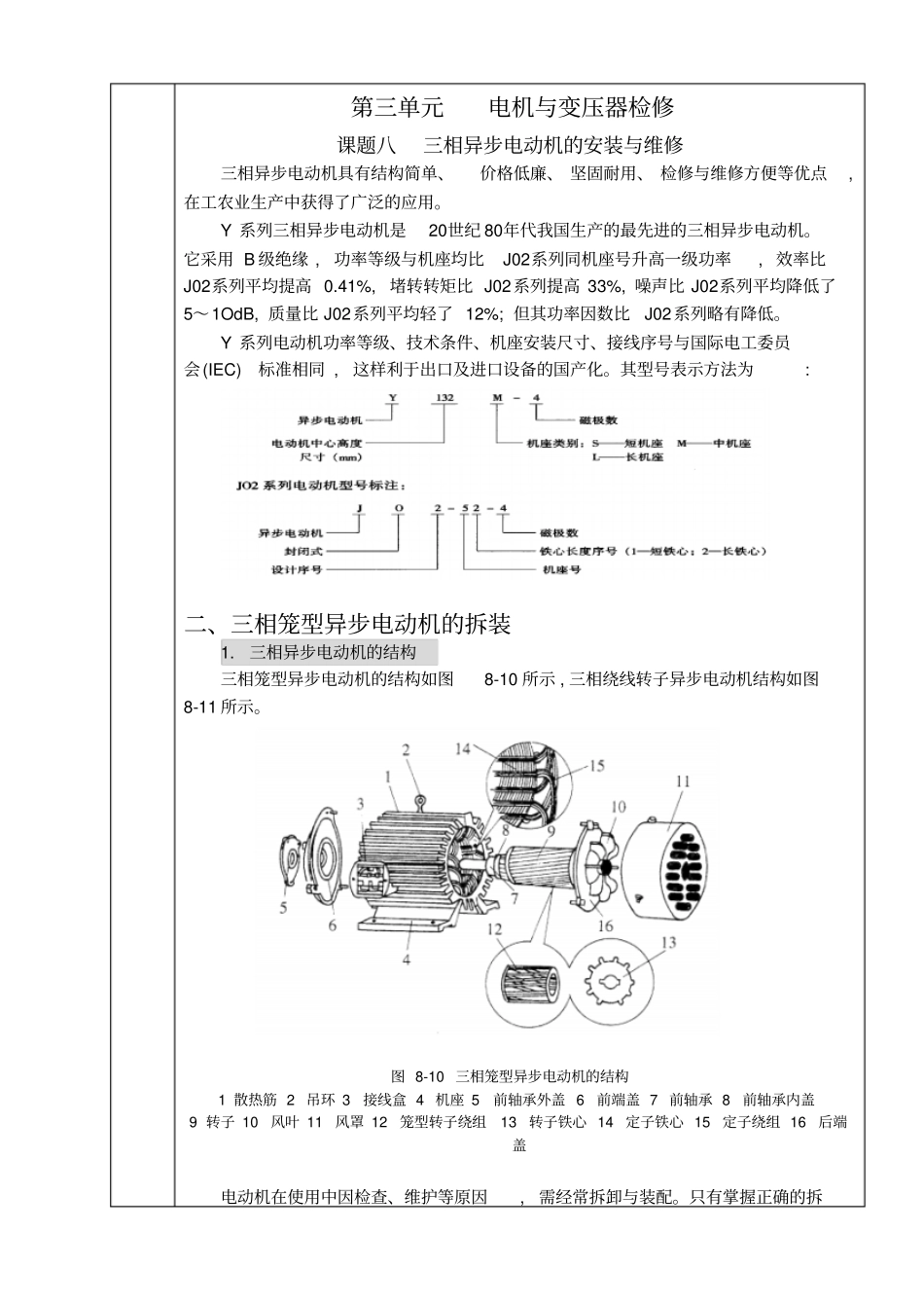

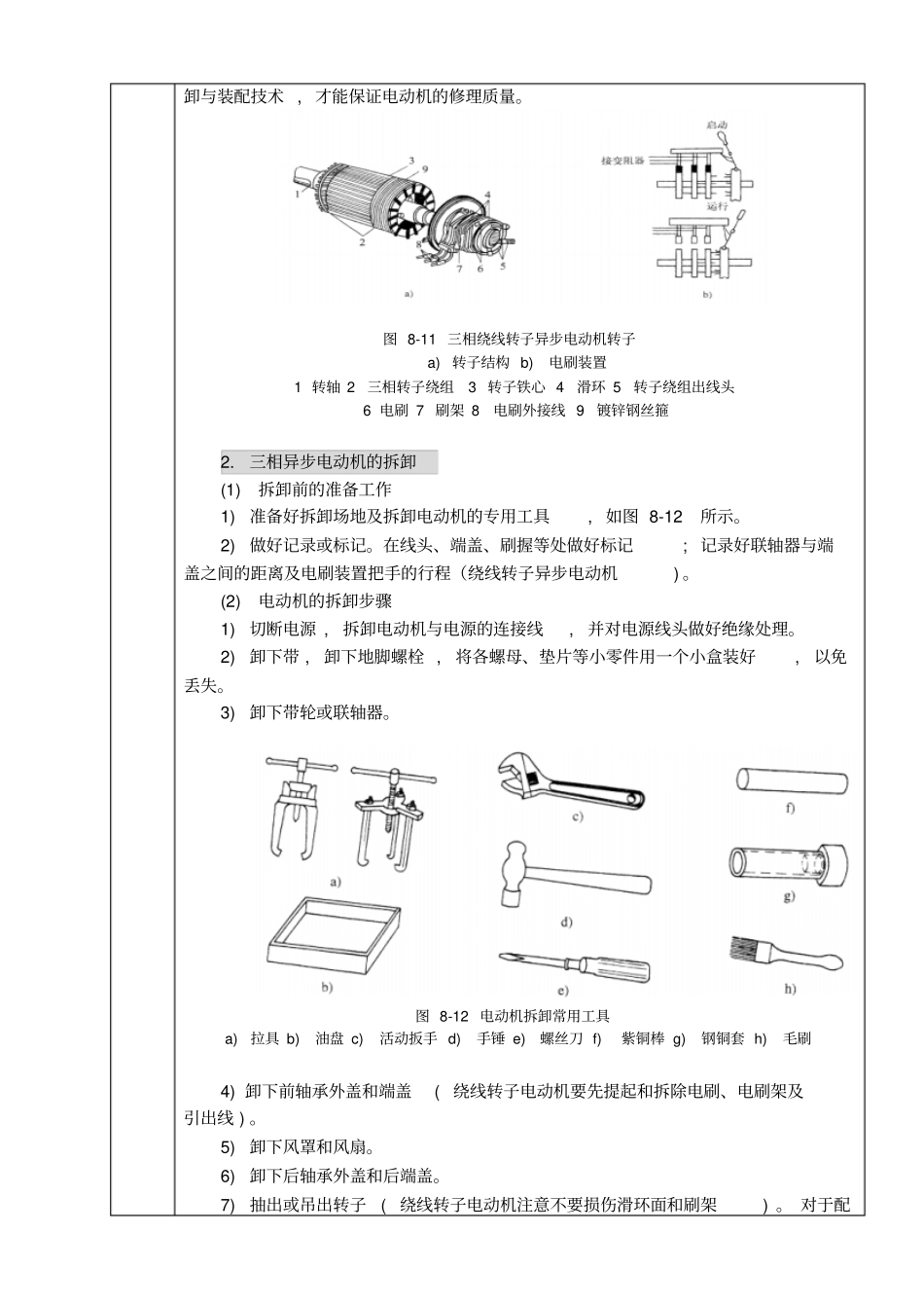

理论课教案200 至200学年第学期第 12 周授课班级 ：班任课课程名称技能训练课次内容名称审批签字课题八三相异步电动机的安装与维修二、三相笼型异步电动机的拆装年月日授课方法讲述时 授 课 数教学目的和要求通过学习使学生掌握三相笼型异步电动机的拆装的方法。教学重点1. 三相异步电动机的结构2. 三相异步电动机的拆卸3. 电动机的装配方法教学难点电动机的装配方法复习提问电动机控制保护装置课外作业题号教学过程第三单元电机与变压器检修课题八三相异步电动机的安装与维修三相异步电动机具有结构简单、价格低廉、 坚固耐用、 检修与维修方便等优点, 在工农业生产中获得了广泛的应用。Y 系列三相异步电动机是20世纪 80年代我国生产的最先进的三相异步电动机。它采用 B 级绝缘 , 功率等级与机座均比J02系列同机座号升高一级功率, 效率比J02系列平均提高 0.41%, 堵转转矩比 J02系列提高 33%, 噪声比 J02系列平均降低了5～1OdB, 质量比 J02系列平均轻了 12%; 但其功率因数比J02系列略有降低。Y 系列电动机功率等级、技术条件、机座安装尺寸、接线序号与国际电工委员会(IEC) 标准相同 , 这样利于出口及进口设备的国产化。其型号表示方法为: 二、三相笼型异步电动机的拆装1. 三相异步电动机的结构三相笼型异步电动机的结构如图8-10 所示 , 三相绕线转子异步电动机结构如图8-11 所示。图 8-10 三相笼型异步电动机的结构1 散热筋 2 吊环 3 接线盒 4 机座 5 前轴承外盖 6 前端盖 7 前轴承 8 前轴承内盖9 转子 10 风叶 11 风罩 12 笼型转子绕组 13 转子铁心 14 定子铁心 15 定子绕组 16 后端盖电动机在使用中因检查、维护等原因, 需经常拆卸与装配。只有掌握正确的拆卸与装配技术 , 才能保证电动机的修理质量。图 8-11 三相绕线转子异步电动机转子a) 转子结构 b) 电刷装置1 转轴 2 三相转子绕组 3 转子铁心 4 滑环 5 转子绕组出线头6 电刷 7 刷架 8 电刷外接线 9 镀锌钢丝箍2. 三相异步电动机的拆卸(1) 拆卸前的准备工作1) 准备好拆卸场地及拆卸电动机的专用工具, 如图 8-12 所示。2) 做好记录或标记。在线头、端盖、刷握等处做好标记; 记录好联轴器与端盖之间的距离及电刷装置把手的行程（绕线转子异步电动机) 。(2) 电动机的拆卸步骤1) 切断电源 , 拆卸电动机与电源的连接线, 并对电源线头做好绝缘处理。2) 卸下带 , 卸下地脚螺栓...
