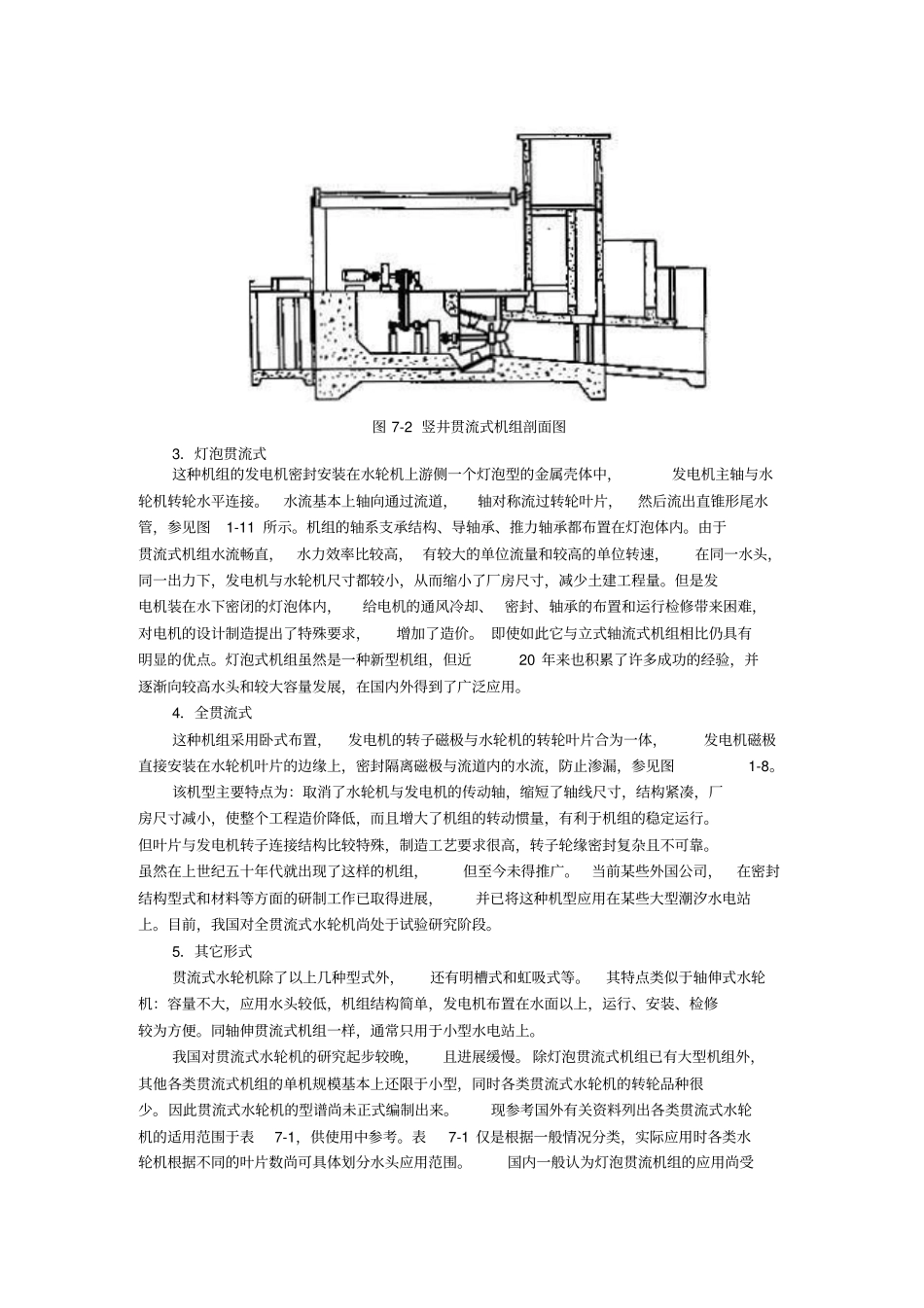

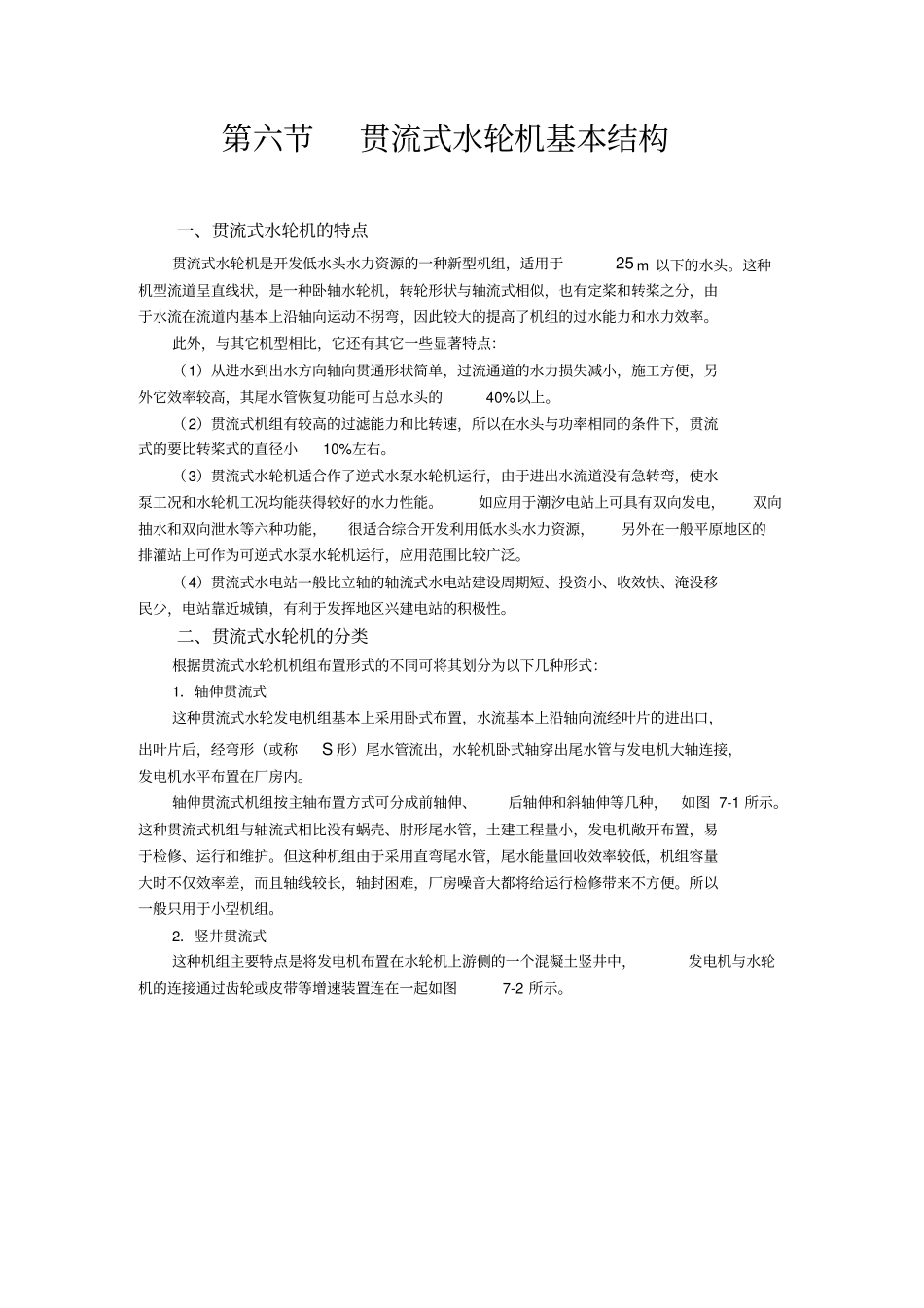

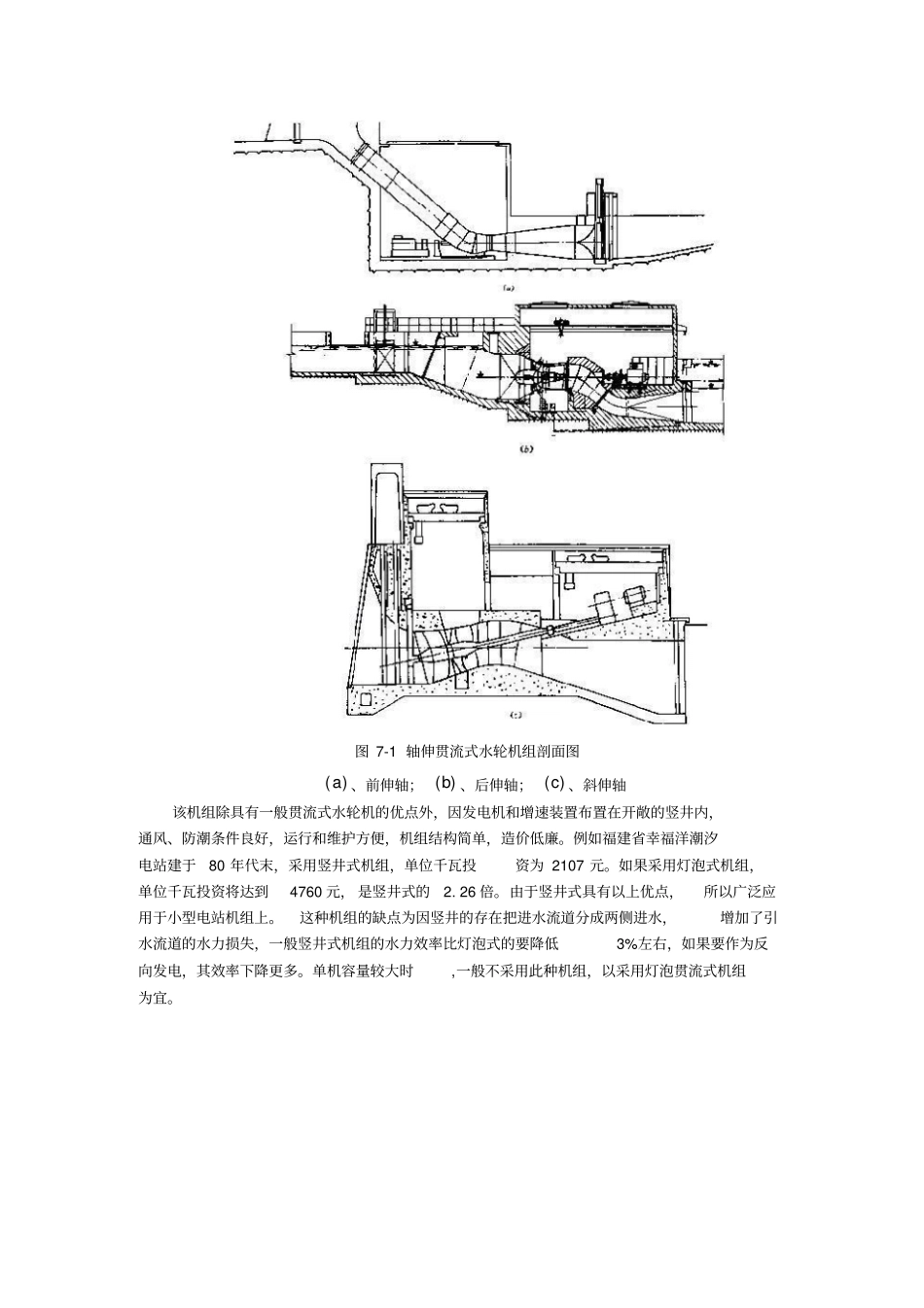

第六节贯流式水轮机基本结构一、贯流式水轮机的特点贯流式水轮机是开发低水头水力资源的一种新型机组，适用于25 m 以下的水头。这种机型流道呈直线状，是一种卧轴水轮机，转轮形状与轴流式相似，也有定桨和转桨之分，由于水流在流道内基本上沿轴向运动不拐弯，因此较大的提高了机组的过水能力和水力效率。此外，与其它机型相比，它还有其它一些显著特点：（1）从进水到出水方向轴向贯通形状简单，过流通道的水力损失减小，施工方便，另外它效率较高，其尾水管恢复功能可占总水头的40%以上。（2）贯流式机组有较高的过滤能力和比转速，所以在水头与功率相同的条件下，贯流式的要比转桨式的直径小10%左右。（3）贯流式水轮机适合作了逆式水泵水轮机运行，由于进出水流道没有急转弯，使水泵工况和水轮机工况均能获得较好的水力性能。如应用于潮汐电站上可具有双向发电，双向抽水和双向泄水等六种功能，很适合综合开发利用低水头水力资源，另外在一般平原地区的排灌站上可作为可逆式水泵水轮机运行，应用范围比较广泛。（4）贯流式水电站一般比立轴的轴流式水电站建设周期短、投资小、收效快、淹没移民少，电站靠近城镇，有利于发挥地区兴建电站的积极性。二、贯流式水轮机的分类根据贯流式水轮机机组布置形式的不同可将其划分为以下几种形式：1．轴伸贯流式这种贯流式水轮发电机组基本上采用卧式布置，水流基本上沿轴向流经叶片的进出口，出叶片后，经弯形（或称S 形）尾水管流出，水轮机卧式轴穿出尾水管与发电机大轴连接，发电机水平布置在厂房内。轴伸贯流式机组按主轴布置方式可分成前轴伸、后轴伸和斜轴伸等几种，如图 7-1 所示。这种贯流式机组与轴流式相比没有蜗壳、肘形尾水管，土建工程量小，发电机敞开布置，易于检修、运行和维护。但这种机组由于采用直弯尾水管，尾水能量回收效率较低，机组容量大时不仅效率差，而且轴线较长，轴封困难，厂房噪音大都将给运行检修带来不方便。所以一般只用于小型机组。2．竖井贯流式这种机组主要特点是将发电机布置在水轮机上游侧的一个混凝土竖井中，发电机与水轮机的连接通过齿轮或皮带等增速装置连在一起如图7-2 所示。图 7-1 轴伸贯流式水轮机组剖面图)(a 、前伸轴；)(b 、后伸轴；)(c 、斜伸轴该机组除具有一般贯流式水轮机的优点外，因发电机和增速装置布置在开敞的竖井内，通风、防潮条件良好，运行和维护方便，机组结构简单，造价低廉。例如福建省幸福洋潮汐电站建于80 年代末，采用...
