起重机械产品质量证明书与合格证样表

起重机械产品质量证明书与合格证样表_第1页
1/8
起重机械产品质量证明书与合格证样表_第2页
2/8
起重机械产品质量证明书与合格证样表_第3页
3/8

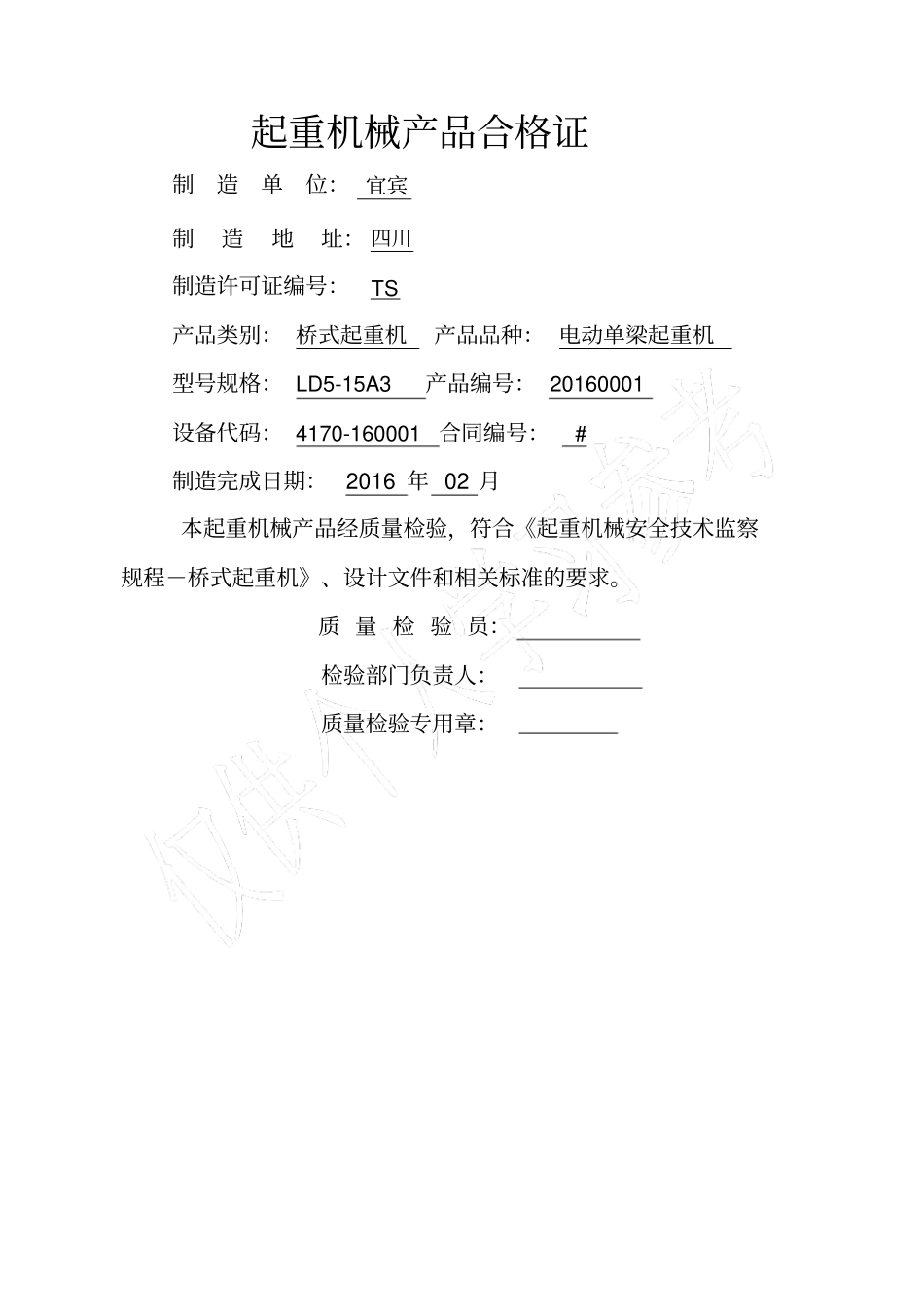

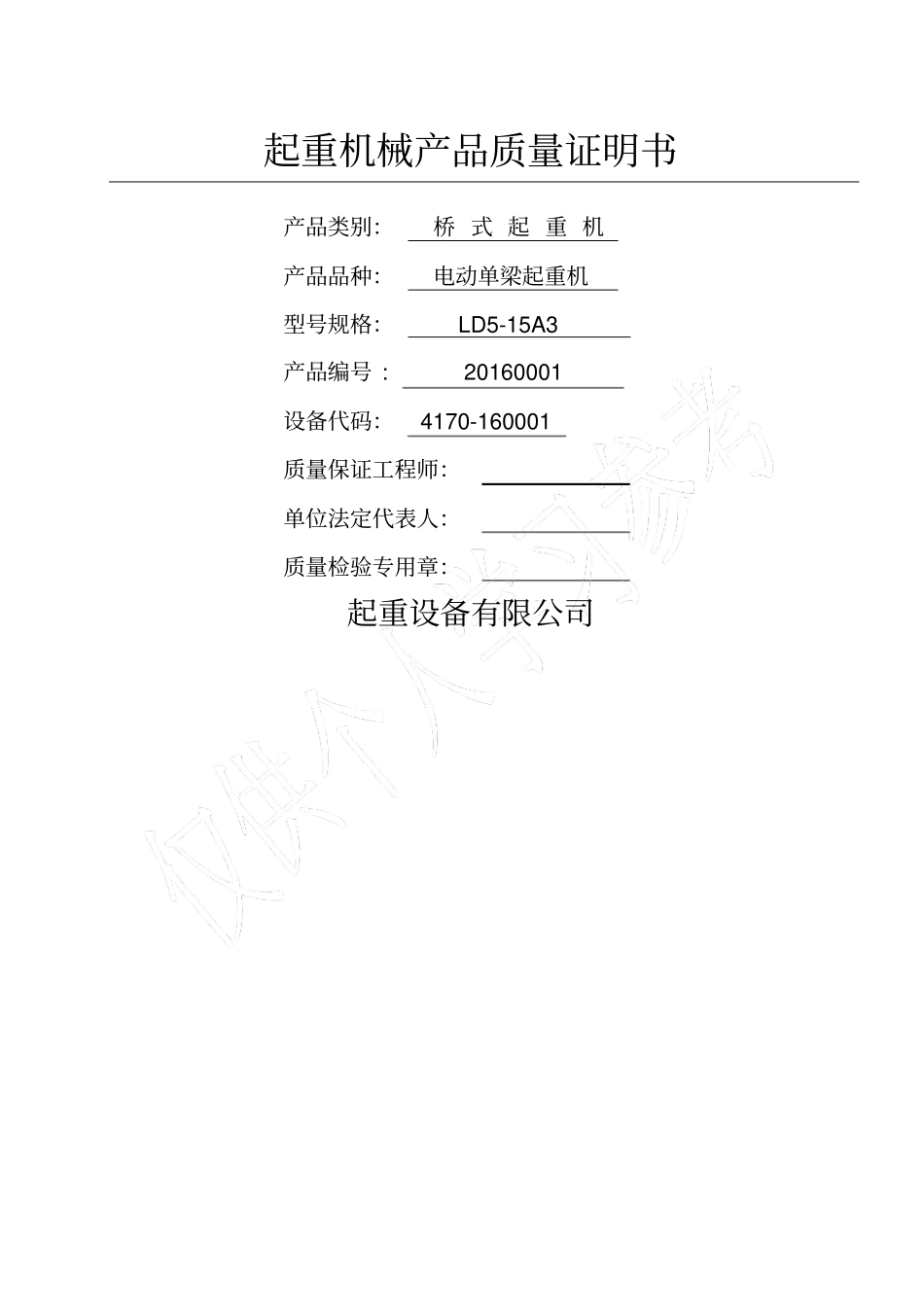

起重机械产品质量证明书产品类别:桥 式 起 重 机产品品种:电动单梁起重机型号规格:LD5-15A3 产品编号 : 20160001 设备代码:4170-160001 质量保证工程师:单位法定代表人:质量检验专用章:起重设备有限公司起重机械产品合格证制造单位: 宜宾制造地址: 四川制造许可证编号:TS产品类别: 桥式起重机产品品种: 电动单梁起重机型号规格: LD5-15A3产品编号: 20160001设备代码: 4170-160001 合同编号:#制造完成日期:2016 年 02 月本起重机械产品经质量检验,符合《起重机械安全技术监察规程-桥式起重机》、设计文件和相关标准的要求。质 量 检 验 员:检验部门负责人:质量检验专用章:一、产品技术特性主要参数和用途额定起重量5t 跨度15m 整机工作级别A3 起升高度7m 大车基距2.2m 吊钩极限位置左841.5mm 右1310mm 整机功率9.9KW 最大轮压36.5KN 防爆形式/ 防爆等级/ 整机重量3.798t 用途生产主要结构形式结构类型箱形梁桥架起重形式钢丝绳电动葫芦操作方式遥控吊具型式吊钩工作机构主要特性电动葫芦电动葫芦型号CD15-9 工作级别M3 起升电机型号ZD141-4 功率 / 转速7.5KW /1400 r/min 起升速度8m/min 起升高度9m 运行电机型号 / 数量ZDY121-4/1 功率 / 转速0.8KW/1380 r/min 小车运行速度20m/min 最大起重量5t 钢丝绳直径φ 15 结构形式D-6× 37+FC 大车运行机构工作级别M3 运行速度20m/min 电机型号 / 数量YDE802-4/2 电机功率 / 转数2×0.8KW/1380 r/min 减速器型号LDA型减速器速比57.78 制动器型号 / 数量制动电机 /2 制动力矩电机自带大车车轮踏面直径φ 270mm 适应轨道P24 适应工作环境电源电压( V)380V 风压非工作风压频率( Hz)50HZ 工作风压环境温度(。C)-5 ~+40 吊钩部位辐射温度(。C)≤300 依据标准设 计 标 准GB/T3811-2008 整 机 制 造 标 准JB/T1306-2008 二、主要受力结构件材料序号主要受力构件材料基本情况名称牌号规格证书号生产单位购置时间备注主梁梁腹板主梁梁上盖板主梁下盖板端梁 U型槽端梁底板材料化学成份序号材质,厚度C Si Mn P s AlNi Cr Cu Q235B, δ 5 Q235B, δ 8 Q235B,δ 10 Q235B,δ 22 材料力学性能序号抗拉强度 Rc(N/mm2)屈服强度Rm( N/mm2)延伸率A(%)硬度冲击实验 V 弯曲实验温度(。C)冲击吸收功直径 d 结果三、主要零部件序号装置名称型号规格制造单...
