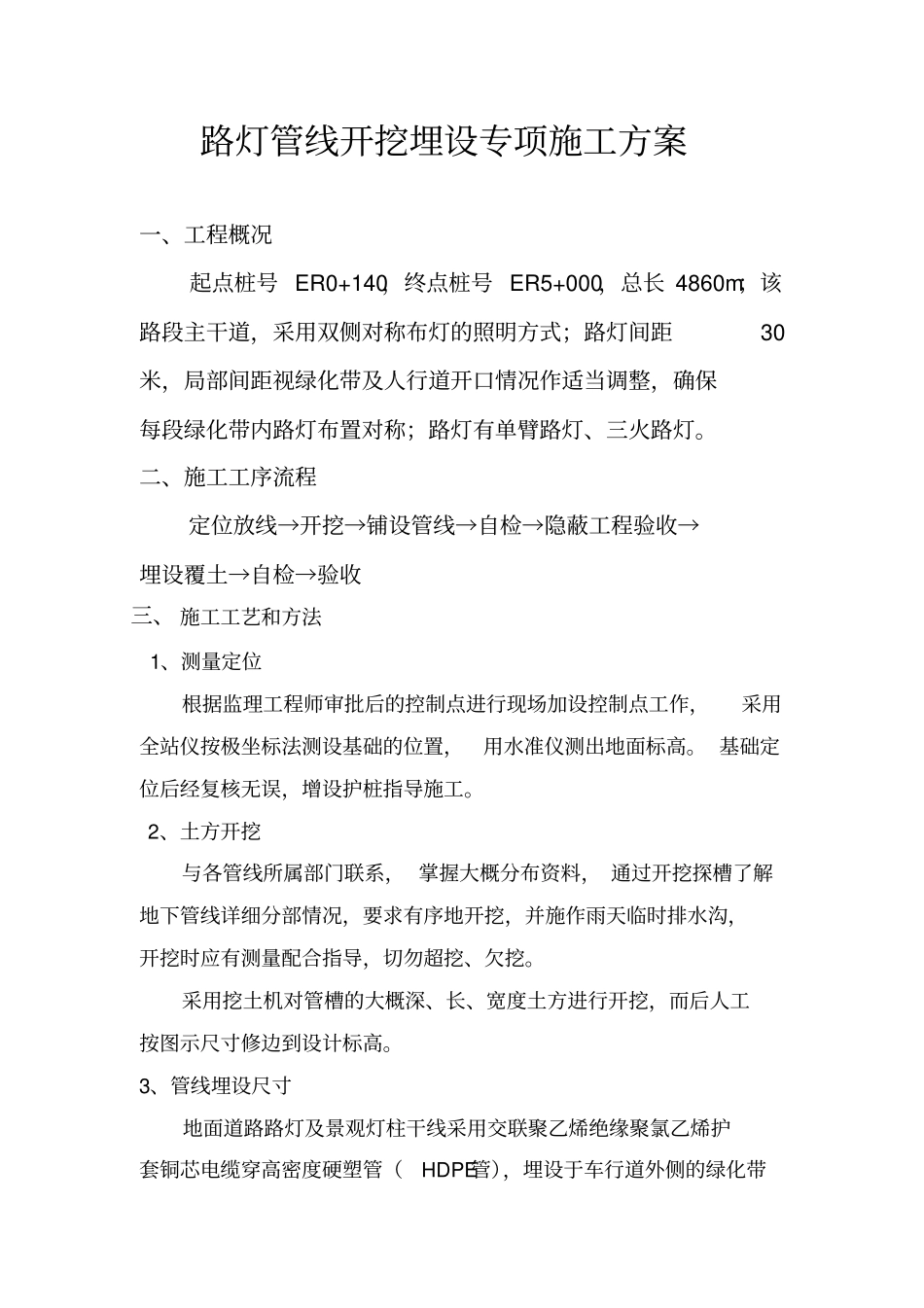

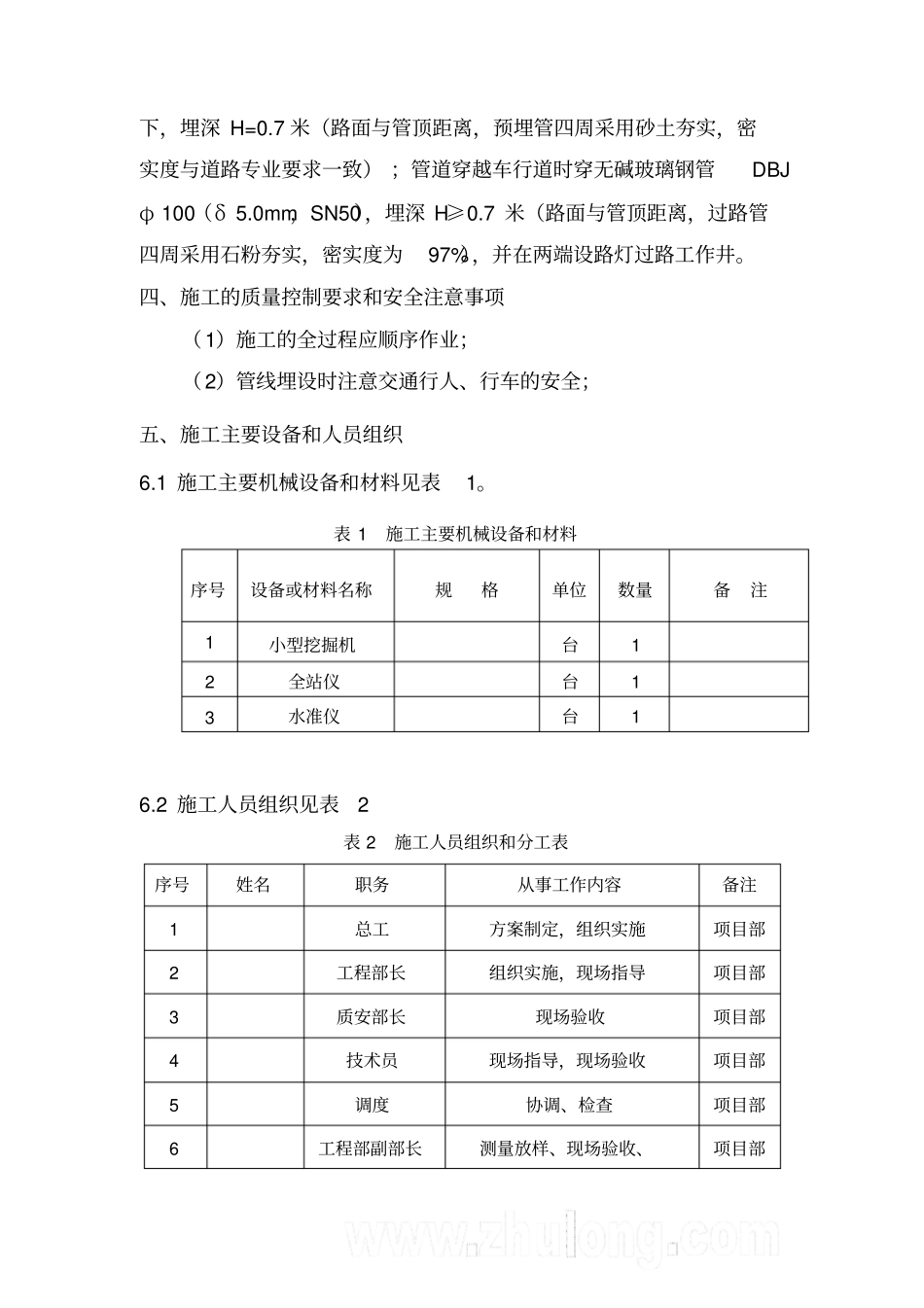

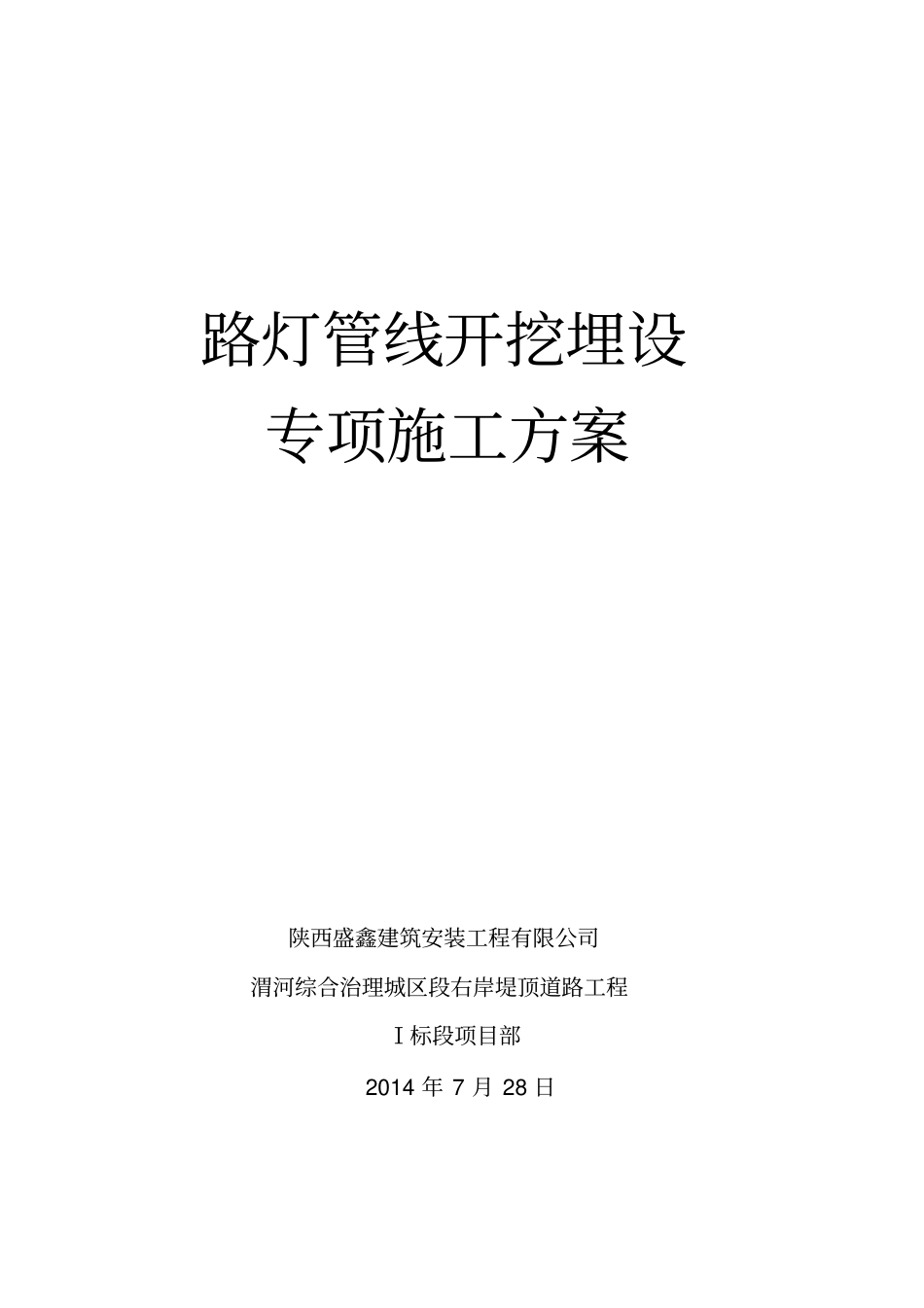

路灯管线开挖埋设专项施工方案陕西盛鑫建筑安装工程有限公司渭河综合治理城区段右岸堤顶道路工程Ⅰ标段项目部2014 年 7 月 28 日路灯管线开挖埋设专项施工方案一、工程概况起点桩号 ER0+140，终点桩号 ER5+000，总长 4860m；该路段主干道，采用双侧对称布灯的照明方式；路灯间距30米，局部间距视绿化带及人行道开口情况作适当调整，确保每段绿化带内路灯布置对称；路灯有单臂路灯、三火路灯。二、施工工序流程定位放线→开挖→铺设管线→自检→隐蔽工程验收→埋设覆土→自检→验收三、 施工工艺和方法1、测量定位根据监理工程师审批后的控制点进行现场加设控制点工作，采用全站仪按极坐标法测设基础的位置，用水准仪测出地面标高。 基础定位后经复核无误，增设护桩指导施工。2、土方开挖与各管线所属部门联系， 掌握大概分布资料， 通过开挖探槽了解地下管线详细分部情况，要求有序地开挖，并施作雨天临时排水沟，开挖时应有测量配合指导，切勿超挖、欠挖。采用挖土机对管槽的大概深、长、宽度土方进行开挖，而后人工按图示尺寸修边到设计标高。3、管线埋设尺寸地面道路路灯及景观灯柱干线采用交联聚乙烯绝缘聚氯乙烯护套铜芯电缆穿高密度硬塑管（HDPE管），埋设于车行道外侧的绿化带下，埋深 H=0.7 米（路面与管顶距离，预埋管四周采用砂土夯实，密实度与道路专业要求一致） ；管道穿越车行道时穿无碱玻璃钢管DBJφ 100（δ 5.0mm，SN50），埋深 H≥0.7 米（路面与管顶距离，过路管四周采用石粉夯实，密实度为97%），并在两端设路灯过路工作井。四、施工的质量控制要求和安全注意事项（1）施工的全过程应顺序作业；（2）管线埋设时注意交通行人、行车的安全；五、施工主要设备和人员组织6.1 施工主要机械设备和材料见表1。表 1 施工主要机械设备和材料序号设备或材料名称规格单位数量备注1 小型挖掘机台1 2 全站仪台1 3 水准仪台1 6.2 施工人员组织见表2 表 2 施工人员组织和分工表序号姓名职务从事工作内容备注1 总工方案制定，组织实施项目部2 工程部长组织实施，现场指导项目部3 质安部长现场验收项目部4 技术员现场指导，现场验收项目部5 调度协调、检查项目部6 工程部副部长测量放样、现场验收、项目部序号姓名职务从事工作内容备注7 技术员测量放样、现场验收工区六、施工工期安排根据我标段工程总体进度计划安排，结合施工现场的实际情况，确定该路段： 8 月初开始施工，一个月内完成所有路灯管...
