路面级配碎石底基层施工方案

路面级配碎石底基层施工方案_第1页
1/10
路面级配碎石底基层施工方案_第2页
2/10
路面级配碎石底基层施工方案_第3页
3/10

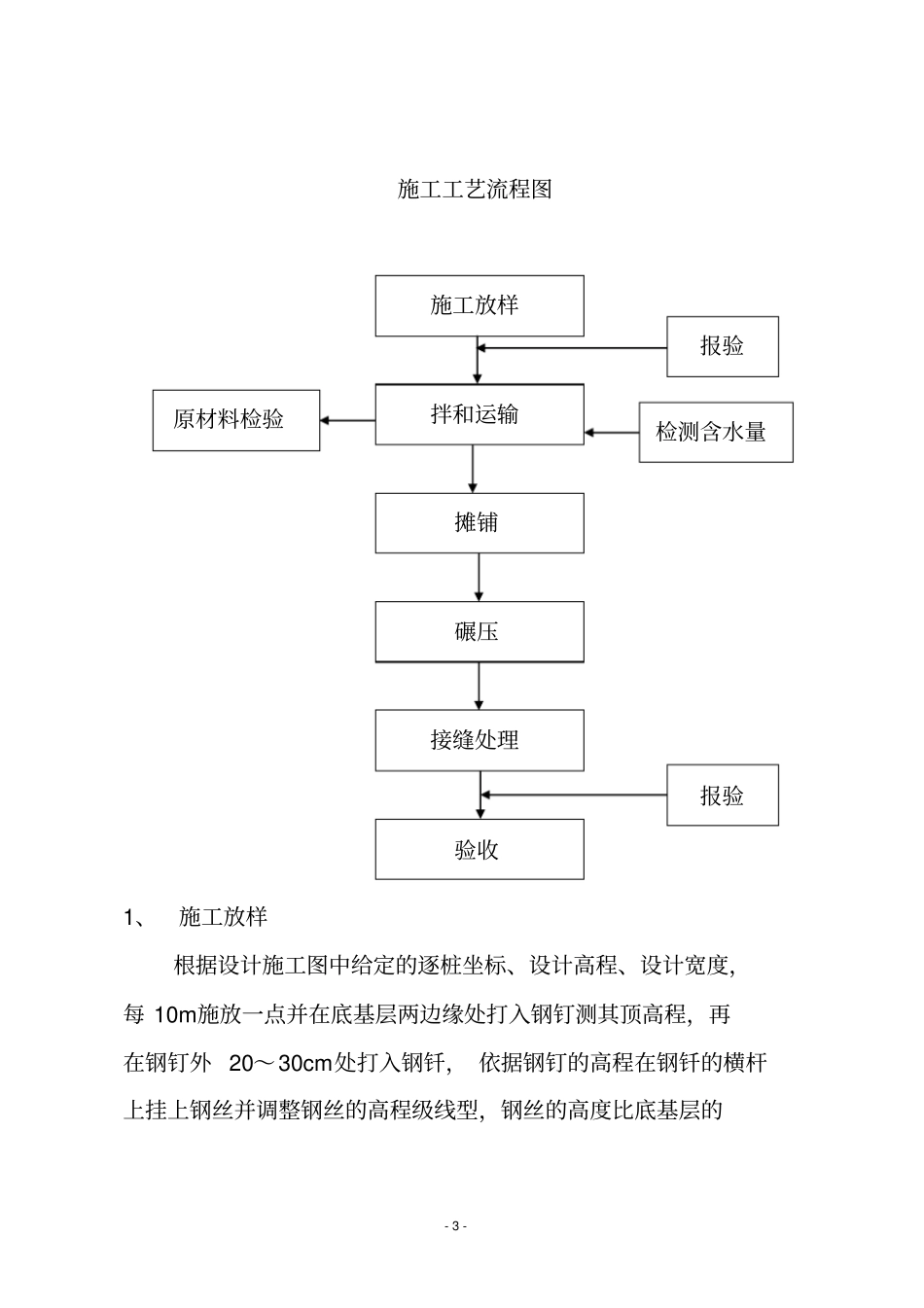

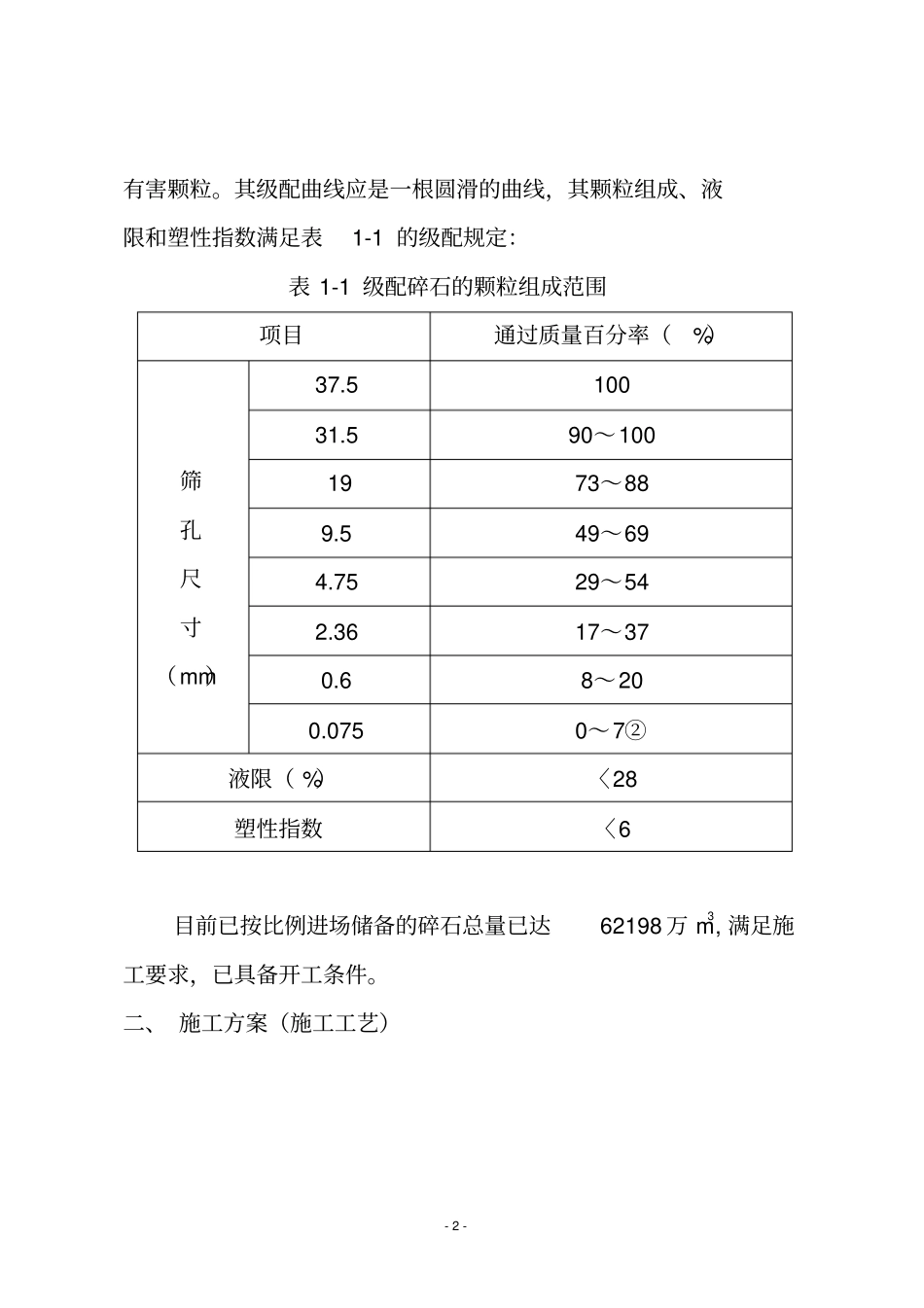

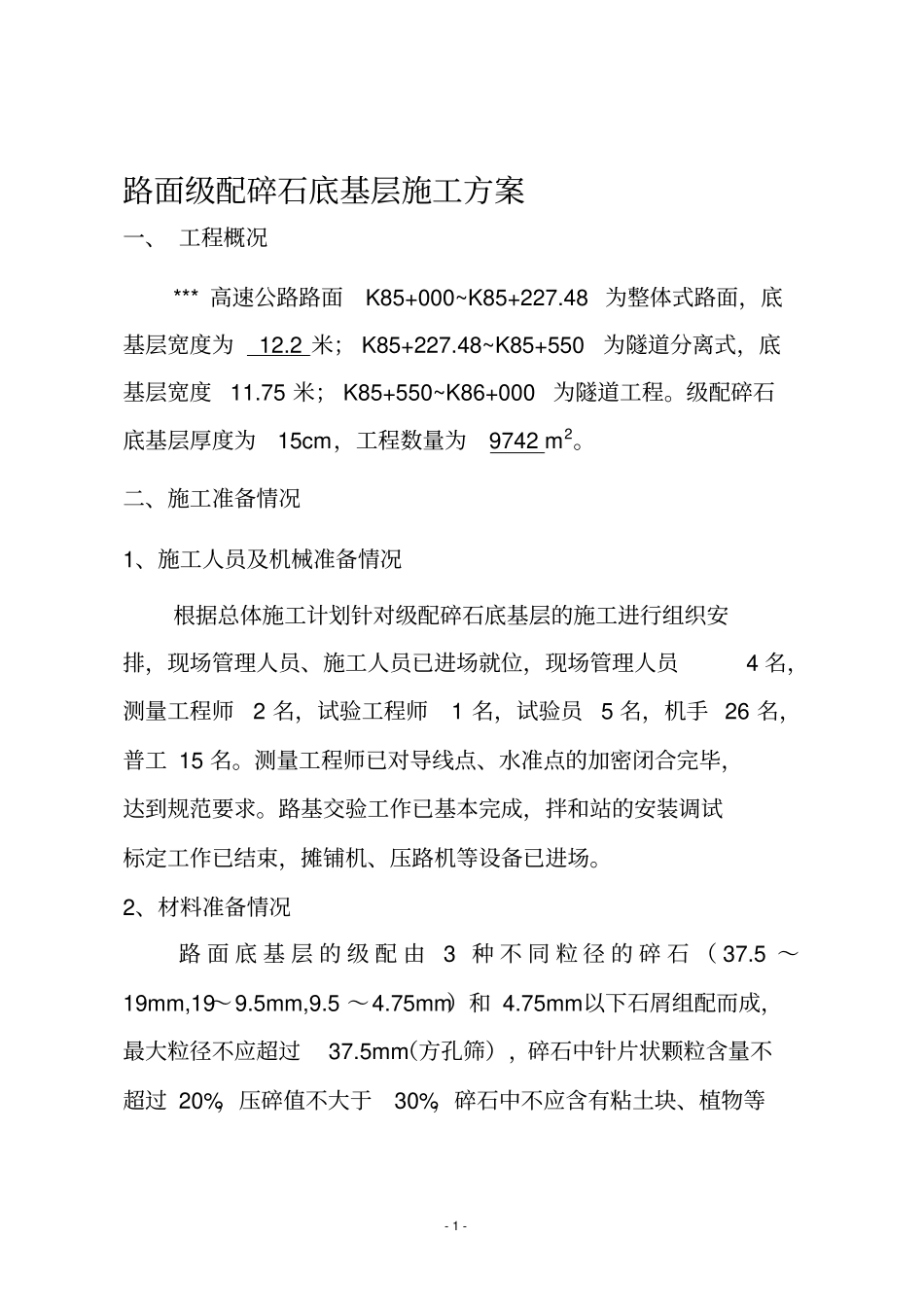

- 1 - 路面级配碎石底基层施工方案一、 工程概况*** 高速公路路面K85+000~K85+227.48 为整体式路面,底基层宽度为12.2 米; K85+227.48~K85+550为隧道分离式,底基层宽度11.75 米; K85+550~K86+000 为隧道工程。级配碎石底基层厚度为15cm,工程数量为9742 m2。二、施工准备情况1、施工人员及机械准备情况根据总体施工计划针对级配碎石底基层的施工进行组织安排,现场管理人员、施工人员已进场就位,现场管理人员4 名,测量工程师2 名,试验工程师1 名,试验员5 名,机手 26 名,普工 15 名。测量工程师已对导线点、水准点的加密闭合完毕,达到规范要求。路基交验工作已基本完成,拌和站的安装调试标定工作已结束,摊铺机、压路机等设备已进场。2、材料准备情况路 面 底 基 层 的 级 配 由3 种 不 同 粒 径 的 碎 石 ( 37.5 ~19mm,19~9.5mm,9.5 ~4.75mm)和 4.75mm以下石屑组配而成,最大粒径不应超过37.5mm(方孔筛),碎石中针片状颗粒含量不超过 20%,压碎值不大于30%,碎石中不应含有粘土块、植物等- 2 - 有害颗粒。其级配曲线应是一根圆滑的曲线,其颗粒组成、液限和塑性指数满足表1-1 的级配规定:表 1-1 级配碎石的颗粒组成范围项目通过质量百分率(%)筛孔尺寸(mm)37.5 100 31.5 90~100 19 73~88 9.5 49~69 4.75 29~54 2.36 17~37 0.6 8~20 0.075 0~7②液限( %)〈28 塑性指数〈6 目前已按比例进场储备的碎石总量已达62198 万 m3, 满足施工要求,已具备开工条件。二、 施工方案(施工工艺)- 3 - 施工工艺流程图1、施工放样根据设计施工图中给定的逐桩坐标、设计高程、设计宽度,每 10m施放一点并在底基层两边缘处打入钢钉测其顶高程,再在钢钉外 20~30cm处打入钢钎, 依据钢钉的高程在钢钎的横杆上挂上钢丝并调整钢丝的高程级线型,钢丝的高度比底基层的施工放样摊铺碾压报验原材料检验验收接缝处理报验检测含水量拌和运输- 4 - 底面高程高出30cm。路基外侧有边沟或路肩墙的段落钢钎打在靠边沟的位置。由于边沟的影响,摊铺机无法摊铺的位置用人工找平。施工前检验路床顶面高程,如有超出规范标准的部位,要进行处理后方可进行底基层的施工。2、拌合和运输级配碎石混合料采用WDB500强制式拌合机集中拌合,配备2 台 50 装载机供上碎石料。拌合前应调试好设备,使其按照试验室提供的配合比电脑控制各种级配料的数量自动计量、自动传输、...
