轨道交通行车组织课程设计任务书

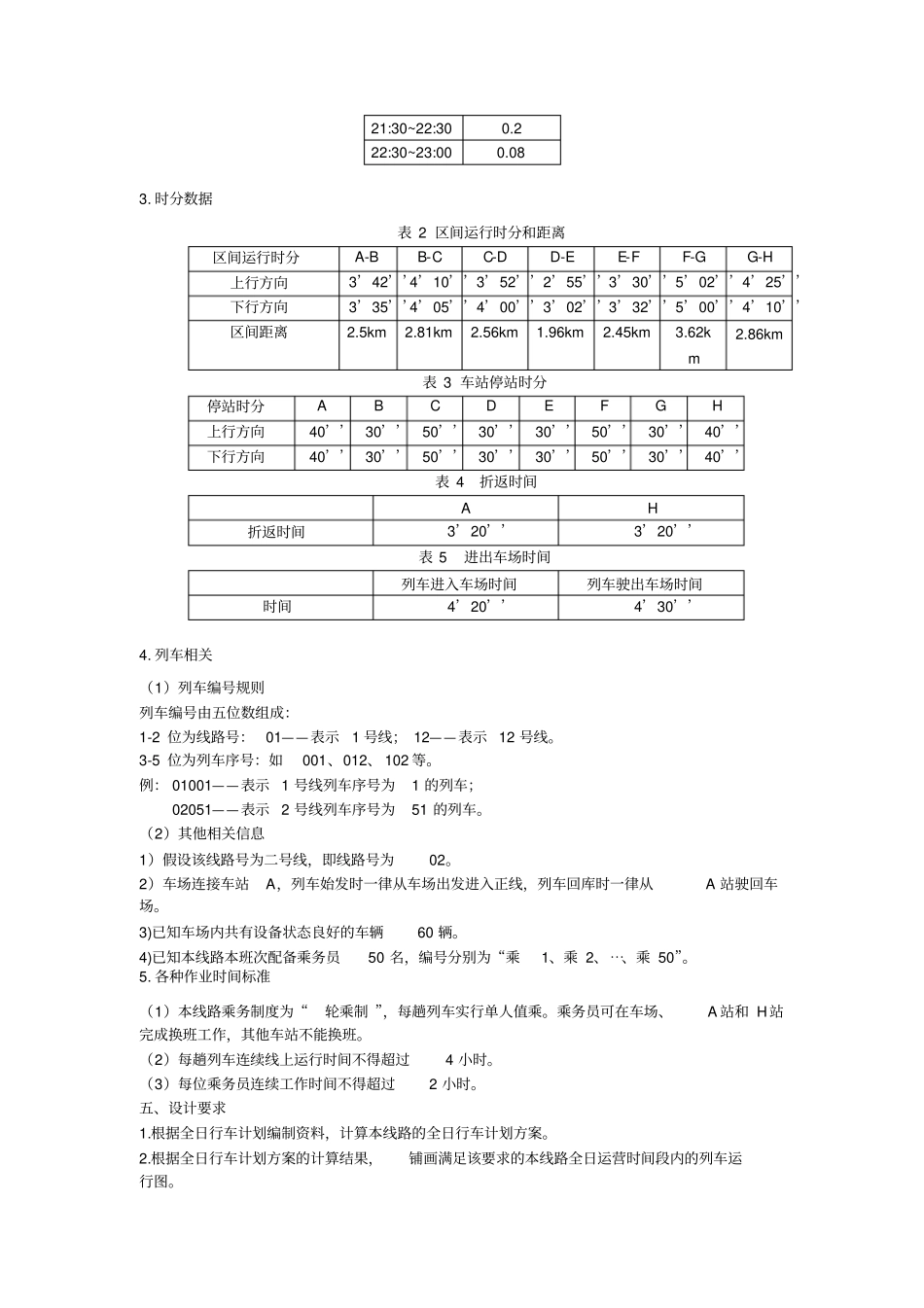

《轨道交通行车组织》课程设计任务书项目 1列车运行图一、项目编号：1二、课程设计课时：12三、主要内容及目的：1.掌握断面客流量的计算方法。2.掌握车辆运用计划。3.掌握列车开行方案。4.掌握列车编组方案及停站方案。5.掌握列车交路计划。6.掌握列车运行图的形式组成及分类、要素、编制方法等基本知识。四、资料 : 1. A —— H区段示意图AHBCDEFG折返站中间站车场下行方向2. 全日行车计划编制资料（1）地铁某号线早高峰小时（6:30~7:30 ）客流量为39000 人。（2）全日分时最大断面客流分布规律见表1。（3）列车编组为6 辆，车辆定员为310 人。（4）线路断面满载率在高峰小时（早高峰为6:30~7:30 、晚高峰为16:30~17:30 ）为 1.2 ，在其他运营时间为0.9 。表 1 全日分时最大断面客流分布规律时间段客流量比例5:00~5:300.085:30~6:300.436:30~7:3017:30~8:300.658:30~9:300.59:30~10:300.3910:30~11:300.411:30~12:300.4712:30~13:300.5613:30~14:300.5614:30~15:300.6415:30~16:300.6816:30~17:300.8717:30~18:300.5618:30~19:300.3819:30~20:300.2720:30~21:300.2621:30~22:300.222:30~23:000.083. 时分数据表 2 区间运行时分和距离区间运行时分A-BB-CC-DD-EE-FF-GG-H上行方向3’42’’4’10’’3’52’’2’55’’3’30’’5’02’’4’25’’下行方向3’35’’4’05’’4’00’’3’02’’3’32’’5’00’’4’10’’区间距离2.5km2.81km2.56km1.96km2.45km3.62km2.86km表 3 车站停站时分停站时分ABCDEFGH上行方向40’’ 30’’50’’ 30’’30’’ 50’’30’’ 40’’下行方向40’’ 30’’50’’ 30’’30’’ 50’’30’’ 40’’表 4 折返时间AH折返时间3’20’’3’20’’表 5 进出车场时间列车进入车场时间列车驶出车场时间时间4’20’’4’30’’4. 列车相关（1）列车编号规则列车编号由五位数组成：1-2 位为线路号： 01——表示1 号线； 12——表示 12 号线。3-5 位为列车序号：如001、012、 102 等。例： 01001——表示 1 号线列车序号为1 的列车；02051——表示 2 号线列车序号为51 的列车。（2）其他相关信息1）假设该线路号为二号线，即线路号为02。2）车场连接车站A，列车始发时一律从车场出发进入正线，列车回库时一律从A 站驶回车场。3)已知车场内共有设备状态良好的车辆60 辆。4)已知本线路本班次配备乘务员50 名，编号分别为“乘1、乘 2、⋯、乘 50”。5. 各种...
