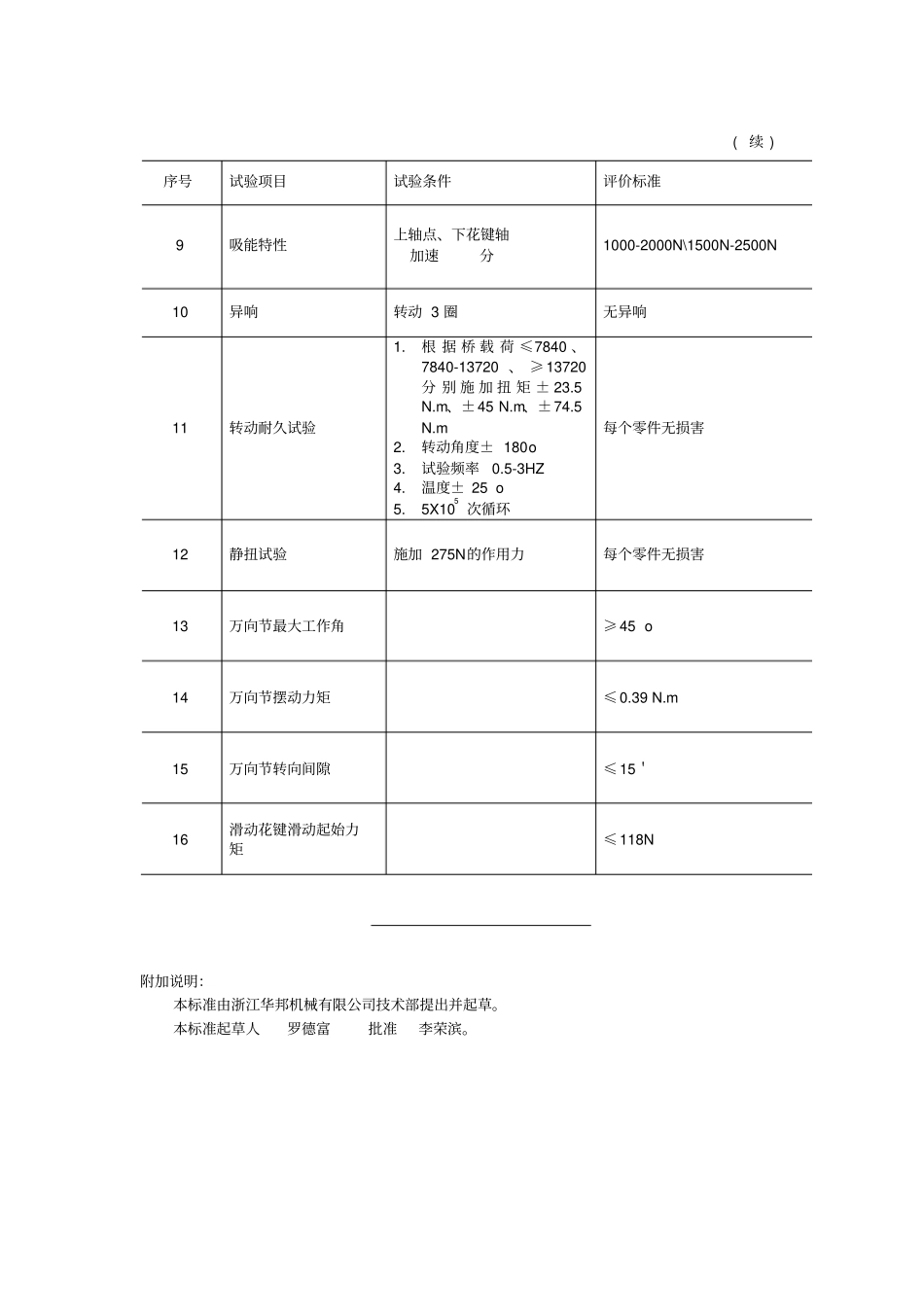

浙江华邦机械有限公司企业标准汽车转向轴转向操纵机构性能要求及试验方法Q/HBJ005A-2009 1．范 围本标准规定了轻型汽车和轿车转向操纵机构总成（组件）性能要求及试验方法。本标准适用于轻型汽车和轿车转向操纵机构总成（组件）。2．规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。QC/T649-2000 汽车转向传动轴总成性能要求及试验方法QC/T647 汽车转向万向节性能要求及试验方法GB/T5179 汽车转向系术语和定义GB 11557 防止汽车转向机构对驾驶员伤害的规定3．组件特性汽车转向传动轴（总成）性能要求及技术参数如下：序号试验项目试验条件评价标准1 间隙测定轴向间隙/ 径向间隙/ 旋转间隙≤0.2mm、≤ 0.1mm、≤ 1o2 空载转动力矩≤0.3 N.m 变动量≤ 0.1N.m 3 转动管柱角度调节力≤98N 操作无异常感觉4 转动管柱高度调节力≤98N 操作无异常感觉5 转向管柱角度、高度保持力≥490N 不可松动6 手柄操作力49-147N 可以调节7 刚性垂直弯曲、横向弯曲分别施加± 196N 的作用力测转向管柱上端面5MM处≤0.5 、≤ 1mm 8 吸能特性支架点管柱点、加速分3000-3500N\6000-7200N 浙江华邦机械有限公司2009-05-18 发布2009-6-1 实施Q/HBJ005A-2009 ( 续 ) 序号试验项目试验条件评价标准9 吸能特性上轴点、下花键轴加速分1000-2000N\1500N-2500N 10 异响转动 3 圈无异响11 转动耐久试验1.根 据 桥 载 荷 ≤7840 、7840-13720 、 ≥13720分 别 施 加 扭 矩 ± 23.5 N.m、±45 N.m、±74.5 N.m 2.转动角度± 180o3.试验频率0.5-3HZ 4.温度± 25 o5.5X105 次循环每个零件无损害12 静扭试验施加 275N的作用力每个零件无损害13 万向节最大工作角≥45 o14 万向节摆动力矩≤0.39 N.m 15 万向节转向间隙≤15＇16 滑动花键滑动起始力矩≤118N 附加说明：本标准由浙江华邦机械有限公司技术部提出并起草。本标准起草人罗德富批准李荣滨。
