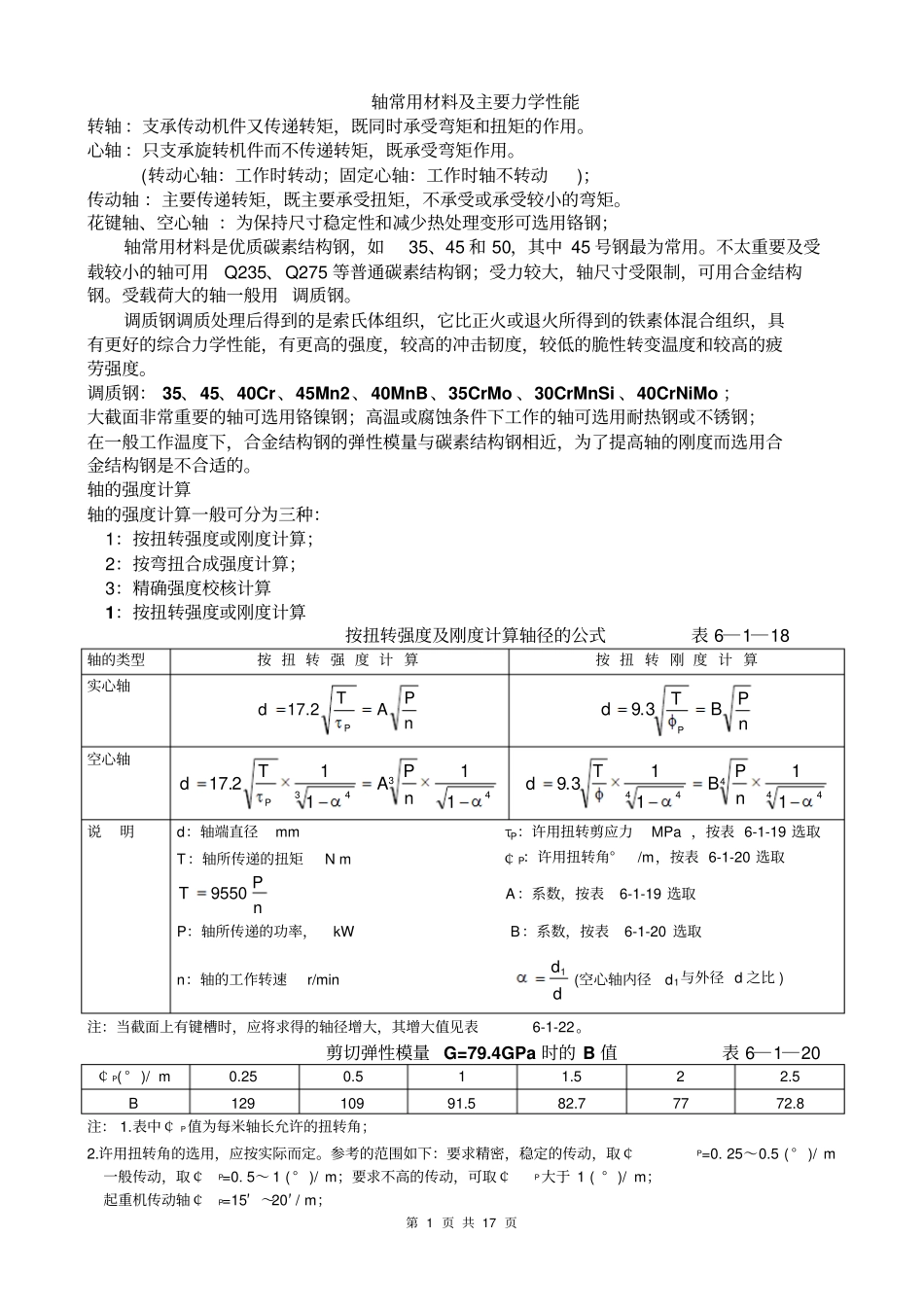

第 1 页 共 17 页轴常用材料及主要力学性能转轴 ：支承传动机件又传递转矩，既同时承受弯矩和扭矩的作用。心轴 ：只支承旋转机件而不传递转矩，既承受弯矩作用。(转动心轴：工作时转动；固定心轴：工作时轴不转动)；传动轴 ：主要传递转矩，既主要承受扭矩，不承受或承受较小的弯矩。花键轴、空心轴 ：为保持尺寸稳定性和减少热处理变形可选用铬钢；轴常用材料是优质碳素结构钢，如35、45 和 50，其中 45 号钢最为常用。不太重要及受载较小的轴可用Q235、Q275 等普通碳素结构钢；受力较大，轴尺寸受限制，可用合金结构钢。受载荷大的轴一般用 调质钢。调质钢调质处理后得到的是索氏体组织，它比正火或退火所得到的铁素体混合组织，具有更好的综合力学性能，有更高的强度，较高的冲击韧度，较低的脆性转变温度和较高的疲劳强度。调质钢： 35、45、40Cr、45Mn2、40MnB、35CrMo 、30CrMnSi 、40CrNiMo ；大截面非常重要的轴可选用铬镍钢；高温或腐蚀条件下工作的轴可选用耐热钢或不锈钢；在一般工作温度下，合金结构钢的弹性模量与碳素结构钢相近，为了提高轴的刚度而选用合金结构钢是不合适的。轴的强度计算轴的强度计算一般可分为三种：1：按扭转强度或刚度计算；2：按弯扭合成强度计算；3：精确强度校核计算1：按扭转强度或刚度计算按扭转强度及刚度计算轴径的公式表 6―1―18轴的类型按 扭 转 强 度 计 算按 扭 转 刚 度 计 算实心轴nPATdP2.17nPBTdP3.9空心轴433411112.17nPATdP4444411113.9nPBTd说明d：轴端直径mm τP：许用扭转剪应力MPa ，按表 6-1-19 选取T：轴所传递的扭矩N m ￠ P：许用扭转角°/m，按表 6-1-20 选取nPT9550A：系数，按表6-1-19 选取P：轴所传递的功率，kW B：系数，按表6-1-20 选取n：轴的工作转速r/min dd1 (空心轴内径d1与外径 d 之比 ) 注：当截面上有键槽时，应将求得的轴径增大，其增大值见表6-1-22。剪切弹性模量 G=79.4GPa 时的 B 值表 6―1―20￠ P( ° )/ m 0.25 0.5 1 1.5 2 2.5 B 129 109 91.5 82.7 77 72.8 注： 1.表中￠ P值为每米轴长允许的扭转角；2.许用扭转角的选用，应按实际而定。参考的范围如下：要求精密，稳定的传动，取￠P=0. 25～0.5 ( ° )/ m 一般传动，取￠P=0. 5～ 1 ( ° )/ m；要求不高的传动，可取￠P大于 1 ( ° )/ m；起重机传动轴￠P=15′ ～20′ / m；第 2 页 共 17 页几种常...
