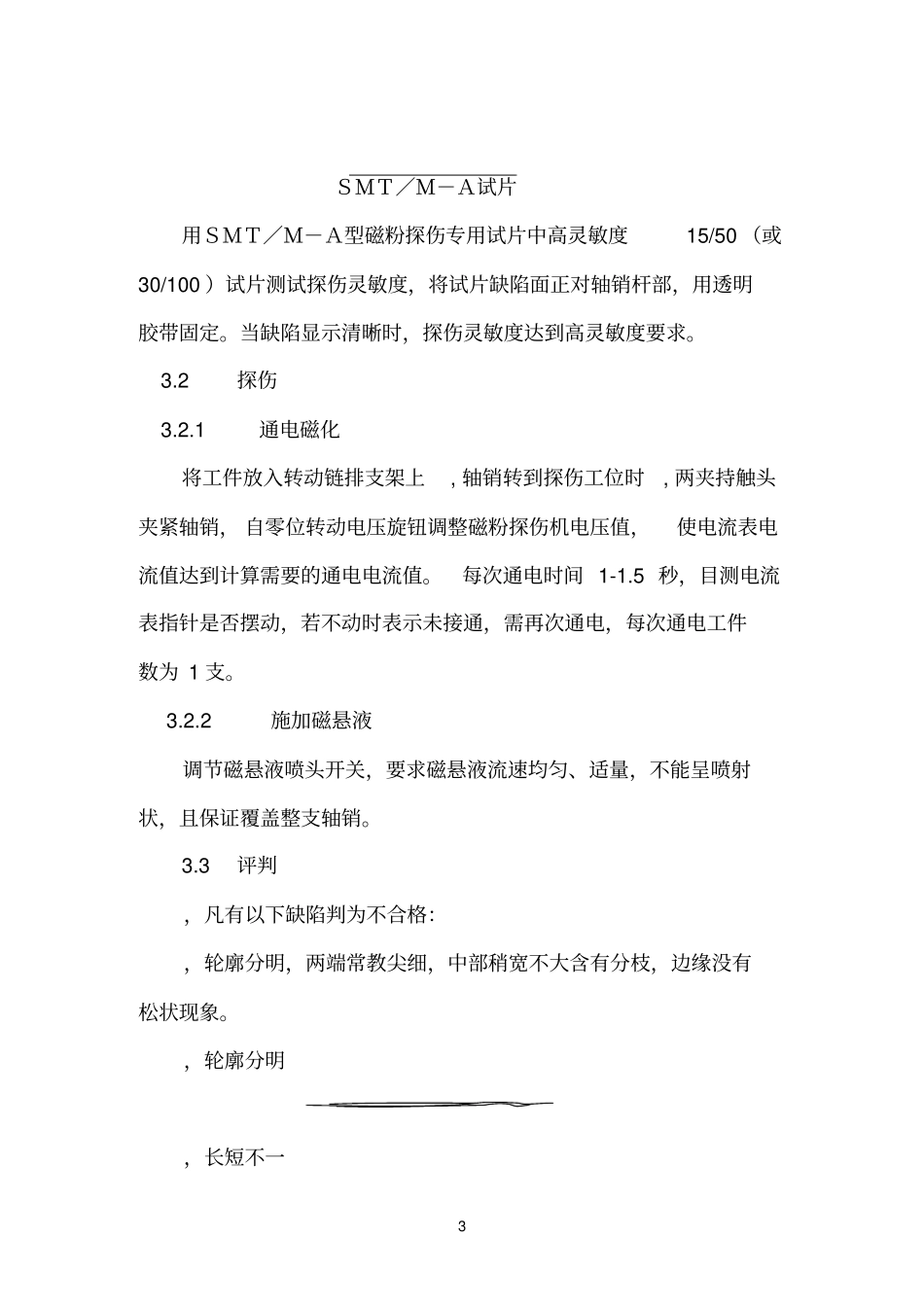

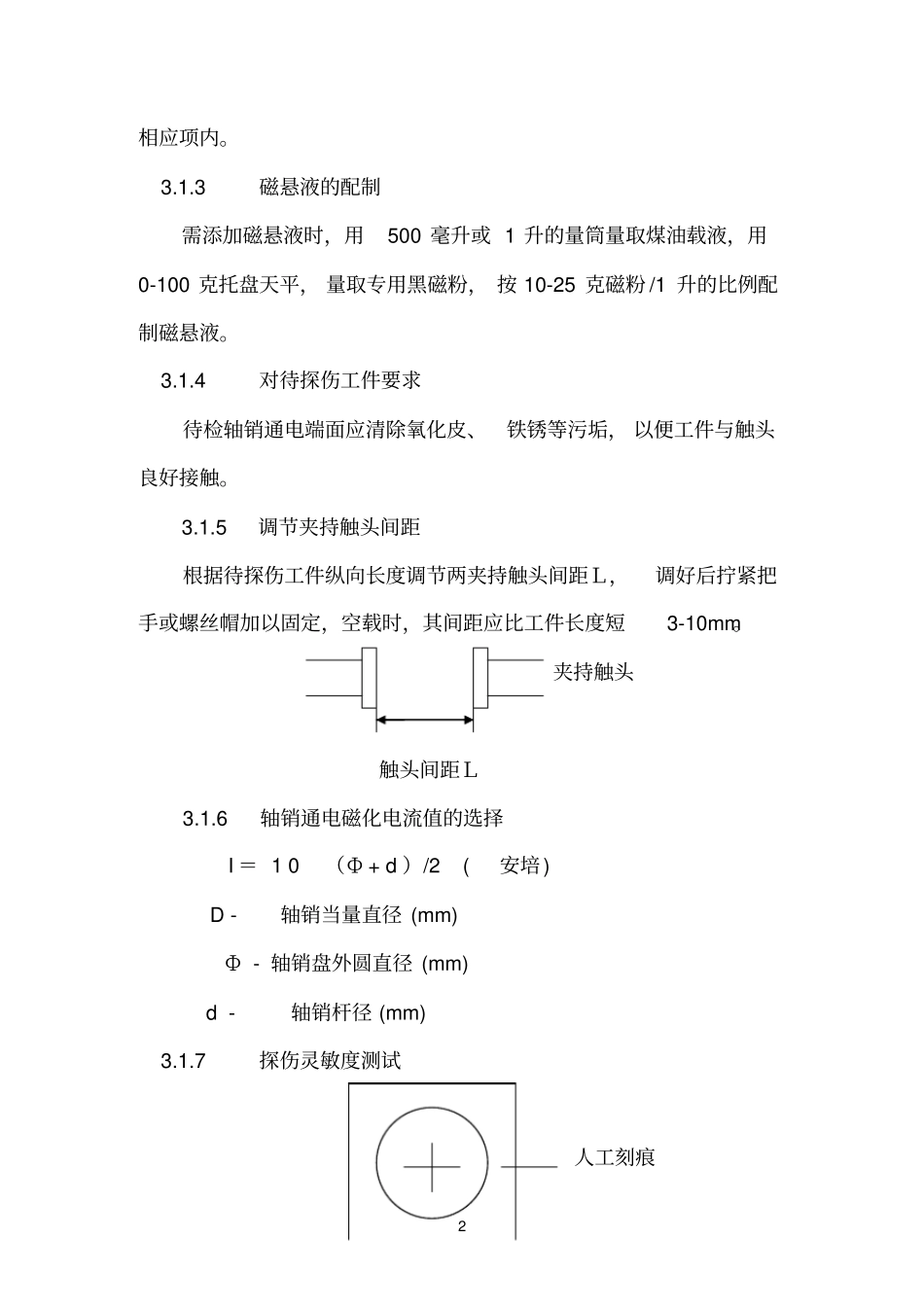

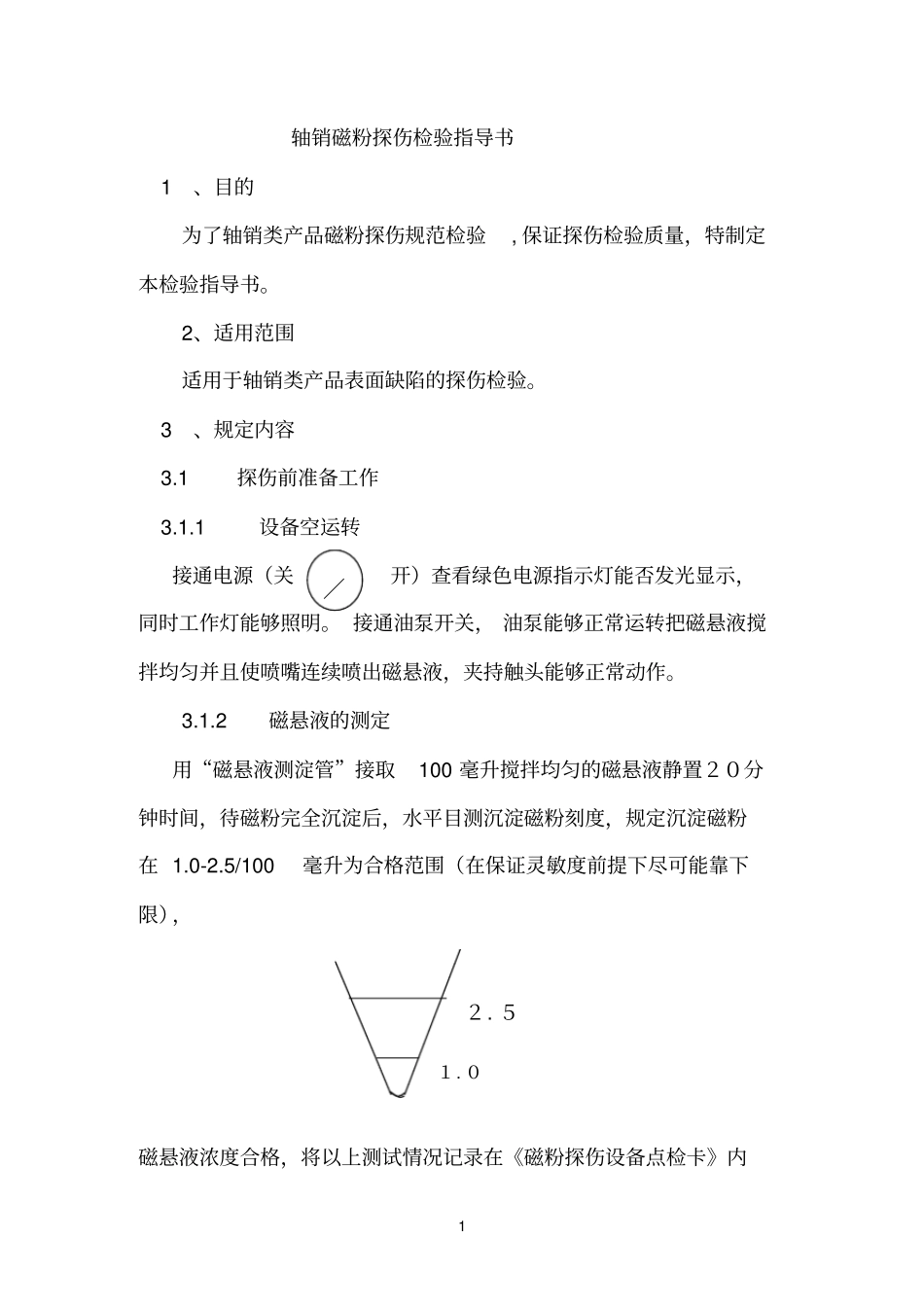

1 轴销磁粉探伤检验指导书 1、目的为了轴销类产品磁粉探伤规范检验, 保证探伤检验质量，特制定本检验指导书。2、适用范围适用于轴销类产品表面缺陷的探伤检验。 3、规定内容 3.1 探伤前准备工作 3.1.1 设备空运转接通电源（关开）查看绿色电源指示灯能否发光显示，同时工作灯能够照明。 接通油泵开关， 油泵能够正常运转把磁悬液搅拌均匀并且使喷嘴连续喷出磁悬液，夹持触头能够正常动作。3.1.2 磁悬液的测定用“磁悬液测淀管”接取100 毫升搅拌均匀的磁悬液静置２０分钟时间，待磁粉完全沉淀后，水平目测沉淀磁粉刻度，规定沉淀磁粉在 1.0-2.5/100毫升为合格范围（在保证灵敏度前提下尽可能靠下限），２. ５１. ０磁悬液浓度合格，将以上测试情况记录在《磁粉探伤设备点检卡》内／2 相应项内。 3.1.3 磁悬液的配制需添加磁悬液时，用500 毫升或 1 升的量筒量取煤油载液，用0-100 克托盘天平， 量取专用黑磁粉， 按 10-25 克磁粉 /1 升的比例配制磁悬液。 3.1.4 对待探伤工件要求待检轴销通电端面应清除氧化皮、铁锈等污垢， 以便工件与触头良好接触。3.1.5 调节夹持触头间距根据待探伤工件纵向长度调节两夹持触头间距Ｌ，调好后拧紧把手或螺丝帽加以固定，空载时，其间距应比工件长度短3-10mm。夹持触头触头间距Ｌ3.1.6 轴销通电磁化电流值的选择I ＝ 1 0 （Ф + d ）/2 (安培) D - 轴销当量直径 (mm) Ф - 轴销盘外圆直径 (mm) d - 轴销杆径 (mm) 3.1.7 探伤灵敏度测试人工刻痕3 ＳＭＴ／Ｍ－Ａ试片用ＳＭＴ／Ｍ－Ａ型磁粉探伤专用试片中高灵敏度15/50 （或30/100 ）试片测试探伤灵敏度，将试片缺陷面正对轴销杆部，用透明胶带固定。当缺陷显示清晰时，探伤灵敏度达到高灵敏度要求。 3.2 探伤 3.2.1 通电磁化将工件放入转动链排支架上, 轴销转到探伤工位时, 两夹持触头夹紧轴销， 自零位转动电压旋钮调整磁粉探伤机电压值，使电流表电流值达到计算需要的通电电流值。每次通电时间 1-1.5 秒，目测电流表指针是否摆动，若不动时表示未接通，需再次通电，每次通电工件数为 1 支。 3.2.2 施加磁悬液调节磁悬液喷头开关，要求磁悬液流速均匀、适量，不能呈喷射状，且保证覆盖整支轴销。3.3 评判，凡有以下缺陷判为不合格：，轮廓分明，两端常教尖细，中部稍宽不大含有分枝，边缘没有松状现象。，轮廓分明，长短不一4 盘端面折叠盘端面折叠形貌：黑色圆圈或圆弧状每检测 50...
