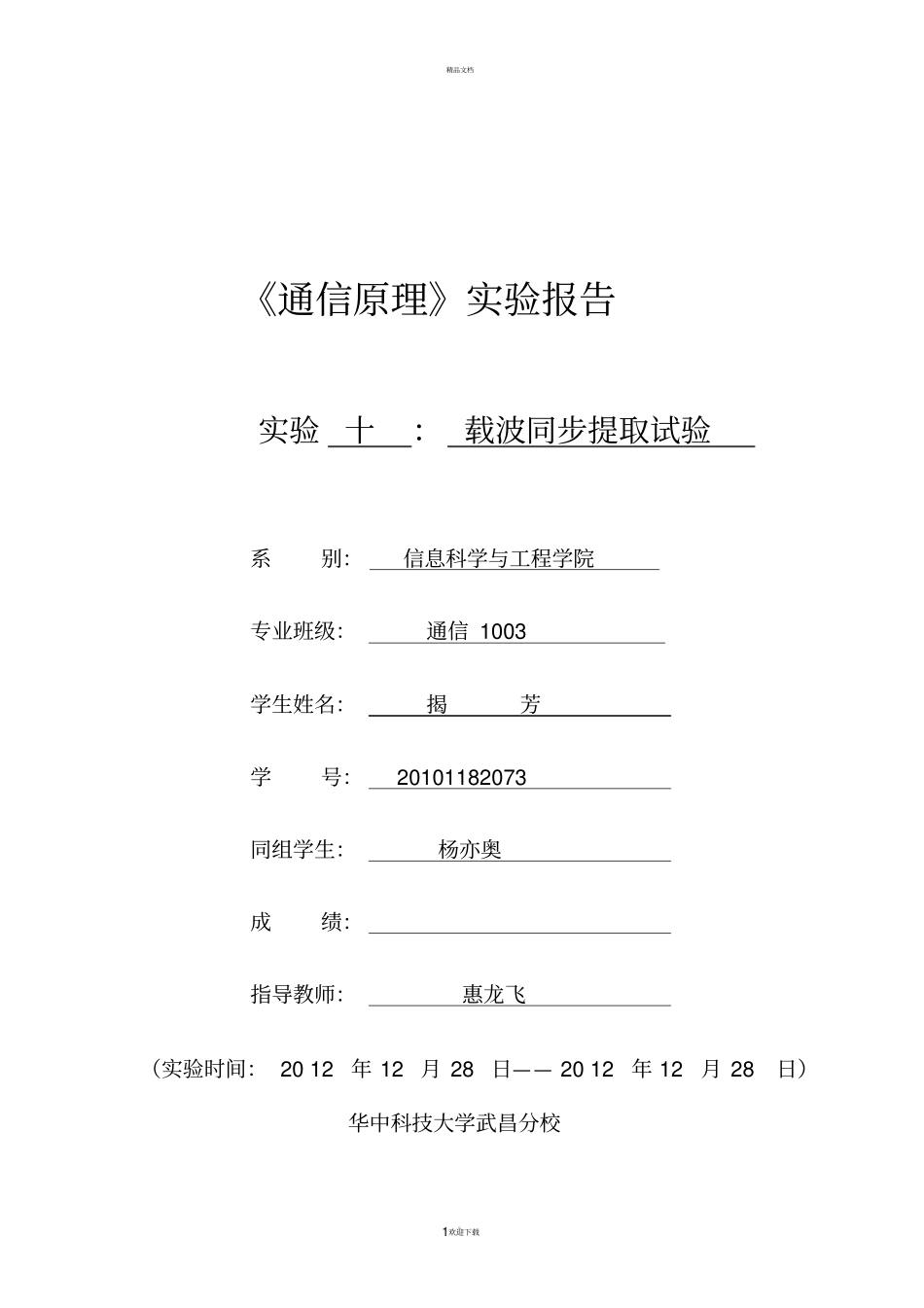

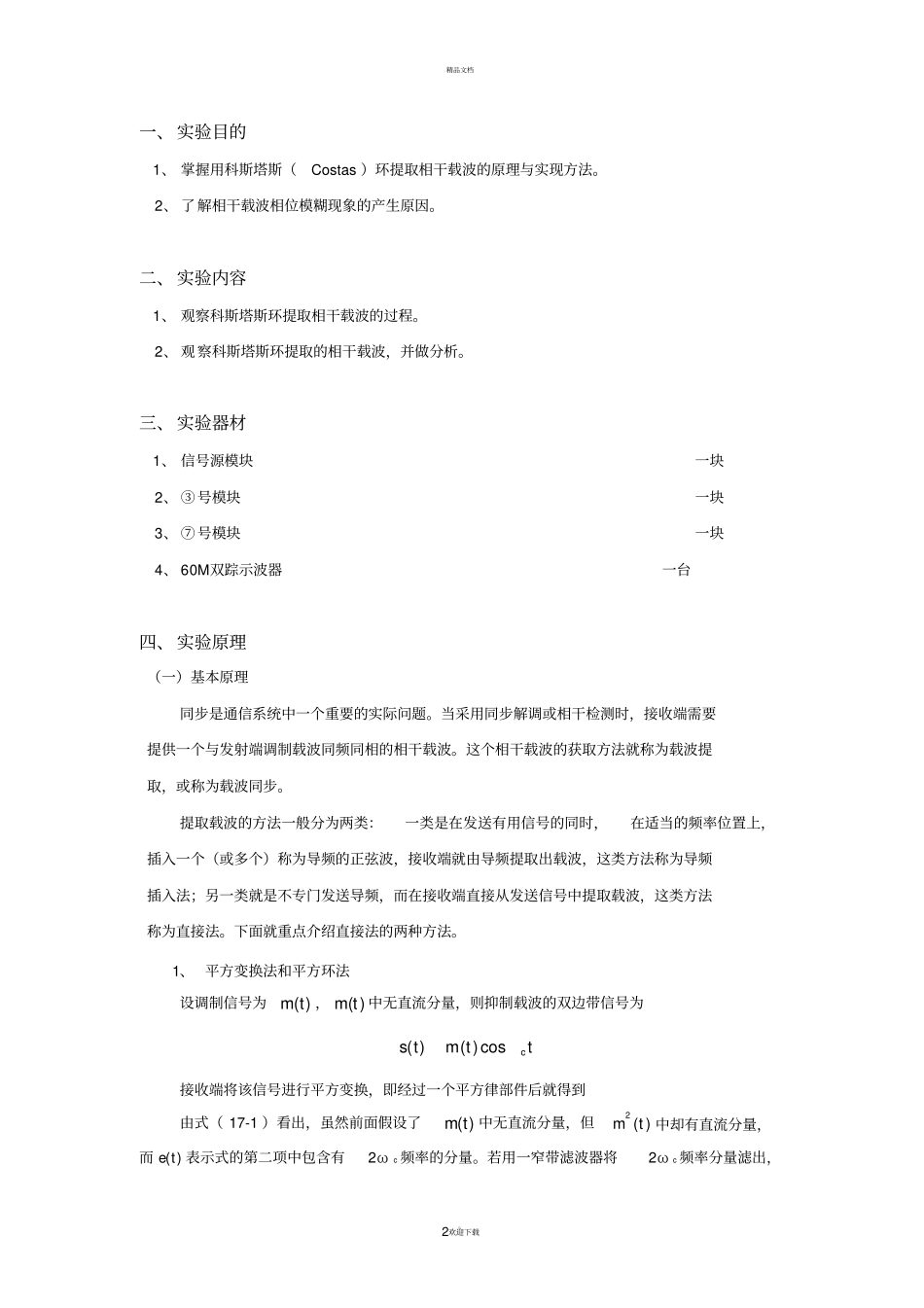

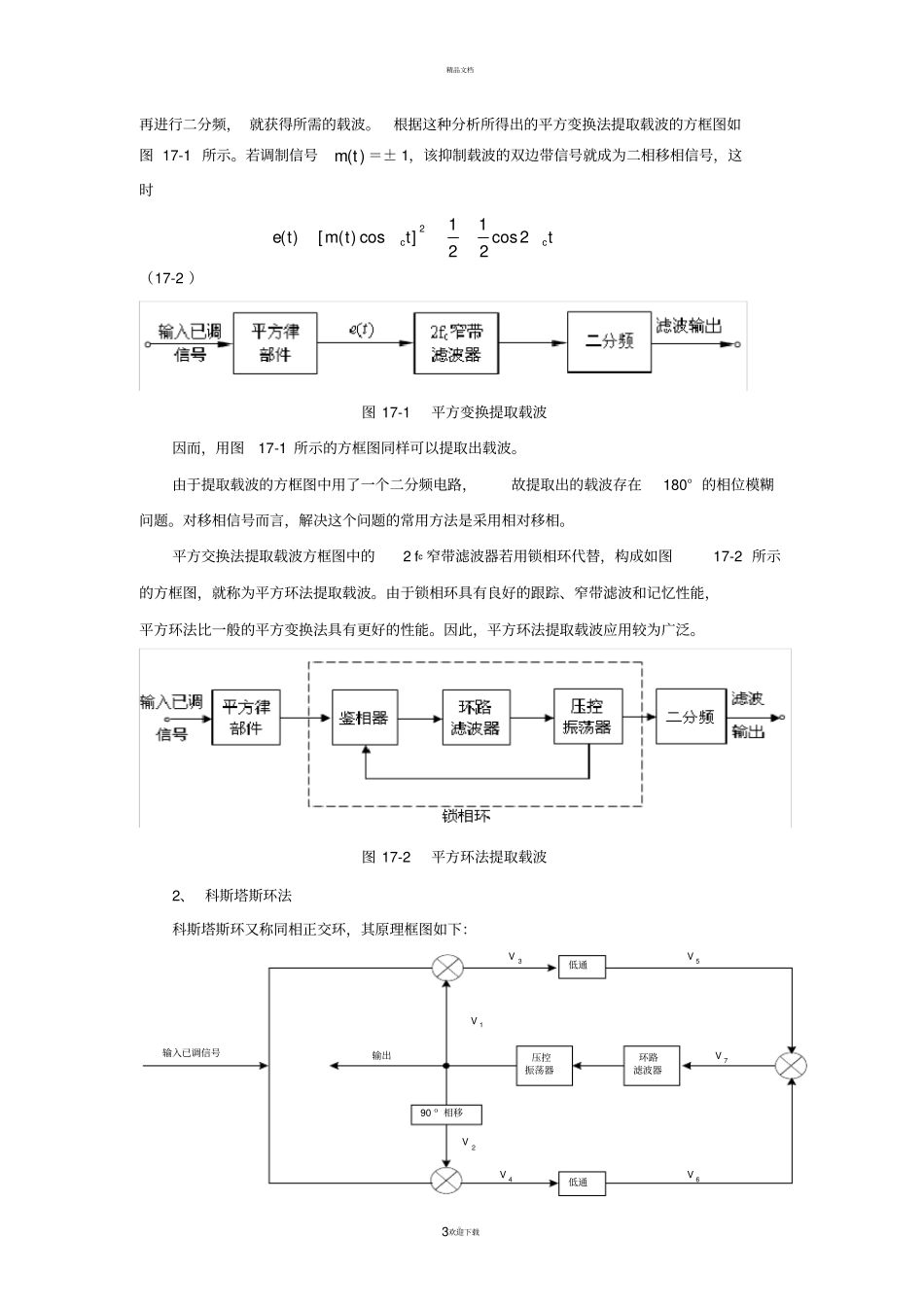

精品文档。1欢迎下载《通信原理》实验报告实验 十： 载波同步提取试验系别：信息科学与工程学院专业班级：通信 1003 学生姓名：揭芳学号： 20101182073 同组学生：杨亦奥成绩：指导教师：惠龙飞（实验时间： 20 12 年 12 月 28 日—— 20 12 年 12 月 28 日）华中科技大学武昌分校精品文档。2欢迎下载一、 实验目的1、 掌握用科斯塔斯（Costas ）环提取相干载波的原理与实现方法。2、 了解相干载波相位模糊现象的产生原因。二、 实验内容1、 观察科斯塔斯环提取相干载波的过程。2、 观察科斯塔斯环提取的相干载波，并做分析。三、 实验器材1、 信号源模块一块2、 ③号模块一块3、 ⑦号模块一块4、 60M双踪示波器一台四、 实验原理（一）基本原理同步是通信系统中一个重要的实际问题。当采用同步解调或相干检测时，接收端需要提供一个与发射端调制载波同频同相的相干载波。这个相干载波的获取方法就称为载波提取，或称为载波同步。提取载波的方法一般分为两类：一类是在发送有用信号的同时，在适当的频率位置上，插入一个（或多个）称为导频的正弦波，接收端就由导频提取出载波，这类方法称为导频插入法；另一类就是不专门发送导频，而在接收端直接从发送信号中提取载波，这类方法称为直接法。下面就重点介绍直接法的两种方法。1、 平方变换法和平方环法设调制信号为( )m t ，( )m t 中无直流分量，则抑制载波的双边带信号为ttmtsccos)()(接收端将该信号进行平方变换，即经过一个平方律部件后就得到由式（ 17-1 ）看出，虽然前面假设了( )m t 中无直流分量，但2 ( )mt中却有直流分量，而 ( )e t 表示式的第二项中包含有2ω c 频率的分量。若用一窄带滤波器将2ω c 频率分量滤出，精品文档。3欢迎下载再进行二分频， 就获得所需的载波。根据这种分析所得出的平方变换法提取载波的方框图如图 17-1 所示。若调制信号( )m t ＝± 1，该抑制载波的双边带信号就成为二相移相信号，这时tttmtecc2cos2121]cos)([)(2（17-2 ）图 17-1 平方变换提取载波因而，用图17-1 所示的方框图同样可以提取出载波。由于提取载波的方框图中用了一个二分频电路，故提取出的载波存在180° 的相位模糊问题。对移相信号而言，解决这个问题的常用方法是采用相对移相。平方交换法提取载波方框图中的2cf 窄带滤波器若用锁相环代替，构成如图17-2 所示的方框图，就称为平方环法提取载波。由于锁相环具有良好...
