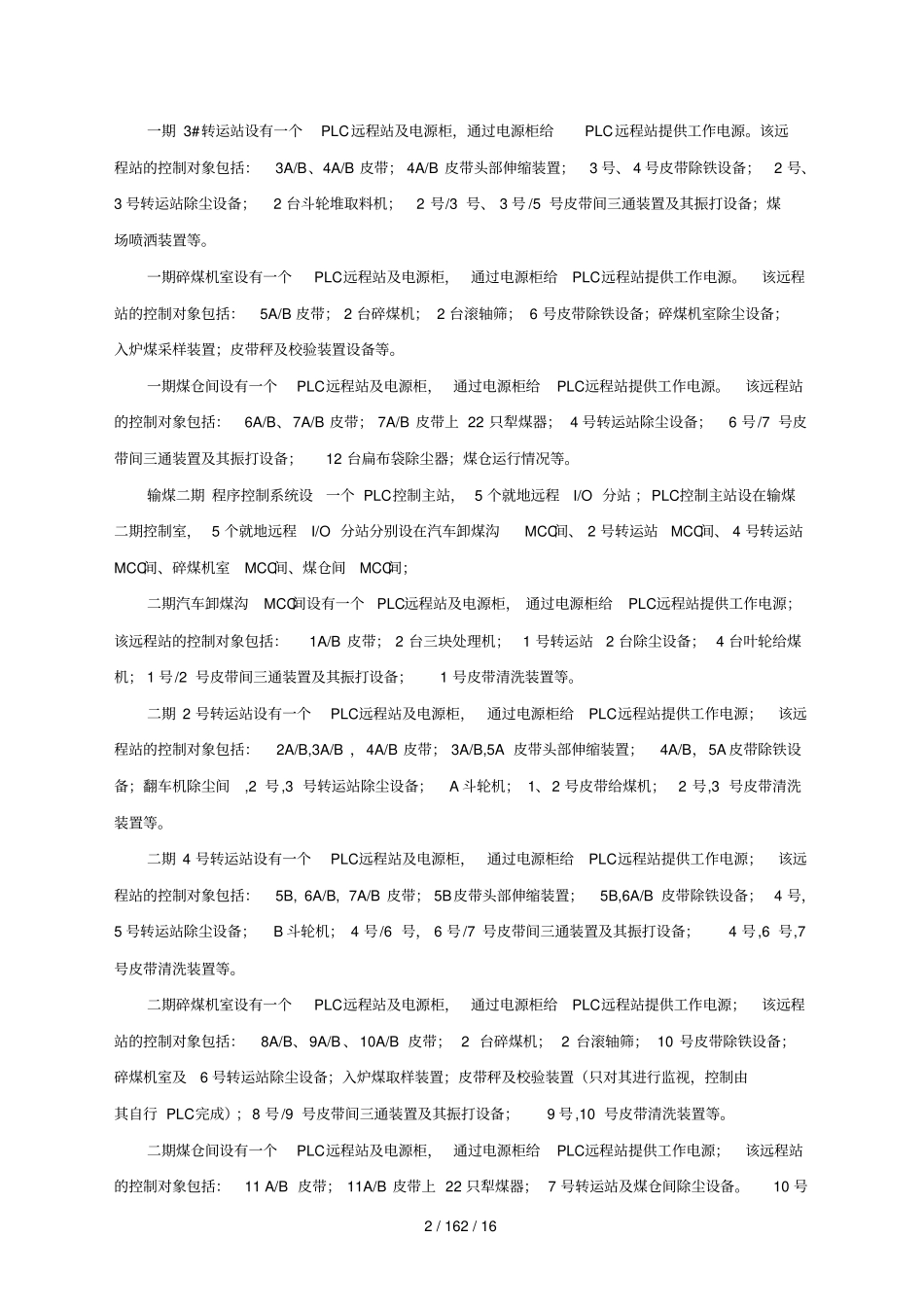

1 / 161 / 16 输煤程控系统及电气知识简介袁巍一、输煤程控系统1、程控系统概述输煤程控系统主要由PLC系统、 上位机监控管理系统、输煤就地检测仪表和数据通讯系统等组成。输煤程序控制系统对输煤380VPC、MCC电源、卸煤系统、运煤系统、堆/ 取煤系统、配煤系统集中控制。控制功能包括上煤程序控制、配煤程序控制、系统监控管理、事故报警、事故自诊断、煤量统计、报表打印、供电系统监控等。输煤系统有三种控制方式：系统自动、联锁手动、解锁手动，三种方式互为联锁。程控方式下的配煤方式有两种：自动配煤和手动配煤，两种配煤方式互为联锁。2、输煤系统控制组成输煤系统采用可编程控制器（PLC）与上位管理机组成的程序控制系统进行控制，运行人员在集中控制室以冗余操作员站的LCD和操作键盘对输煤系统进行监视和控制。输煤程序控制系统设有与辅助控制网的通讯接口，具备条件时可由辅助控制网操作员进行监控。在输煤控制室设有一个PLC主站及电源柜，通过电源柜给操作员站及PLC主站提供工作电源。PLC主站主要对输煤控制系统、含煤废水处理系统及其相关设备，输煤控制系统MCC进线及馈线断路器，进行监视和控制（。PLC控制主站与就地远程I/O 分站之间采用双通道互为备用通讯网络连接；PLC 主干网采用光缆，光缆终端盒配置法兰，跳线可拔插；每个远程站均设有一个电源柜，每个电源柜接收MCC站送来的二路 220VAC电源，系统通过切换继电器将电源设为冗余自动切换，并通过UPS输出到 PLC柜及现场设备。输煤一期 程序控制系统设一个 PLC控制主站， 4 个就地远程I/O 站。另外对含煤废水处理设备的控制要纳入输煤程控系统中实现。PLC控制主站设在输煤一期控制室，4 个就地远程I/O 站分别设在 1 号转运站、 3 号转运站、碎煤机室和煤仓间。一期 1#转运站设有一个PLC远程站及电源柜，通过电源柜给PLC远程站提供工作电源。该远程站的控制对象包括：1A/B、2A/B 皮带； 1A/B 皮带伸缩装置； 2 号皮带除铁设备；1 号转运站除尘设备； 4 台叶轮给煤机等。2 / 162 / 16 一期 3#转运站设有一个PLC远程站及电源柜，通过电源柜给PLC远程站提供工作电源。该远程站的控制对象包括：3A/B、4A/B 皮带； 4A/B 皮带头部伸缩装置；3 号、 4 号皮带除铁设备；2 号、3 号转运站除尘设备；2 台斗轮堆取料机；2 号/3 号、 3 号 /5 号皮带间三通装置及其振打设备；煤场喷洒装置等。一期碎煤机室设有一个PLC远程站及电源柜， ...
