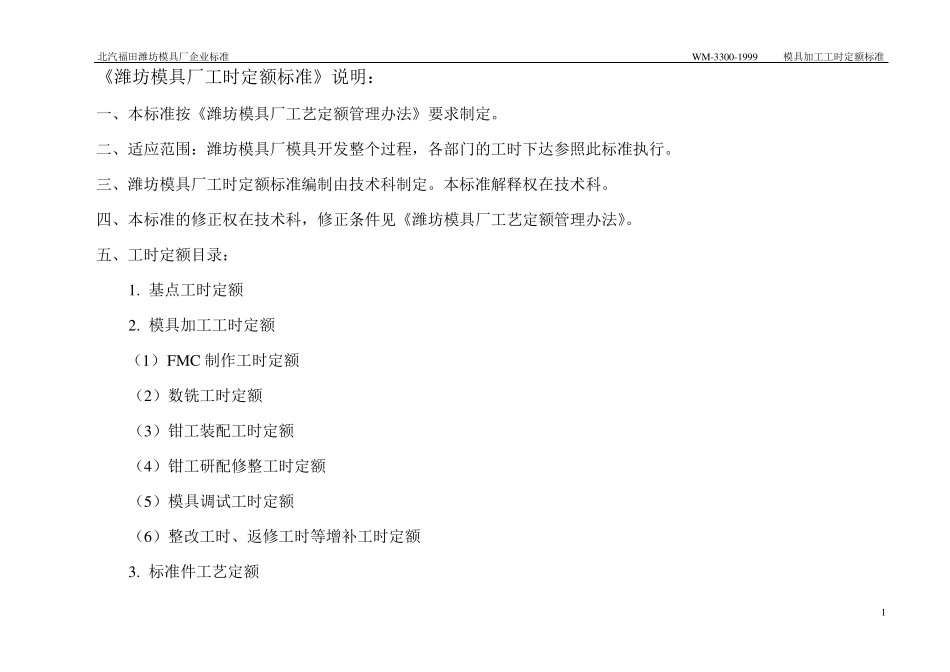

北汽福田潍坊模具厂企业标准 WM-3300-1999 模具加工工时定额标准 1 《潍坊模具厂工时定额标准》说明： 一、本标准按《潍坊模具厂工艺定额管理办法》要求制定。 二、适应范围：潍坊模具厂模具开发整个过程，各部门的工时下达参照此标准执行。 三、潍坊模具厂工时定额标准编制由技术科制定。本标准解释权在技术科。 四、本标准的修正权在技术科，修正条件见《潍坊模具厂工艺定额管理办法》。 五、工时定额目录： 1. 基点工时定额 2. 模具加工工时定额 （1） FMC 制作工时定额 （2）数铣工时定额 （3）钳工装配工时定额 （4）钳工研配修整工时定额 （5）模具调试工时定额 （6）整改工时、返修工时等增补工时定额 3. 标准件工艺定额 北汽福田潍坊模具厂企业标准 WM-3300-1999 模具加工工时定额标准 2 基点工时定额说明： 1、本模具基点工时定额标准参照行业标准制订。 2、模具长L3+ B3 大于1200 ㎜按中、大型冲压模具制造基点工时T03 给定，小 于1200 ㎜按小型冲压模具制造基点工时T02 给定。 3、工时定额确定方法： （1）小型模具基点工时按凹模半周界大小按标准给定。 （2）中大型模具基点工时根据各工序件半周长加相应工序下底板放量所得模具半周长按标准给定。 4、中大型模具下底板放量说明： （1）单工序的冲孔模与单工序的落料模均视同于复合工序的落料冲孔模。 （2）如果级进模（连续模）制件的长向为级进方向，则制件的长（L’3）与（B’3）按下式决定： L’3=+j×n B’3=。 式中：L’3-制件展开后的长（m）； B’3-制件展开后的宽（m）；j-级进步距（m）；（n）-级进步数 （3）当制件的宽 B’3≤0.15（m）时，改取宽向放量2b 为长向放量2l 的值；当斜楔模向双向斜楔时，宽向放量2b 的值要乘以 1.5。 北汽福田潍坊模具厂企业标准 WM-3300-1999 模具加工工时定额标准 3 1、基点工时定额 北汽福田潍坊模具厂企业标准 WM-3300-1999 模具加工工时定额标准 4 中、大型冲压模具的制造基点工时T03 单位：H 规 格 T03 模 具 类 型 冲 模 下 底 板 的 半 周 长 （ L3+B3） （ mm） 中 型 大 中 型 大 型 1200- 1500 1501- 1800 1801- 2100 2101- 2500 2501- 2800 2801- 3100 3101- 3400 3401- 3700 3701- 4000 4001- 4300 4301- 4600 4601- 4900 4901-以 上 落 料 冲 孔 模 406 488 585 702 843 1011 1214 1456 1...
