最新版PDMS建模详细操作手册

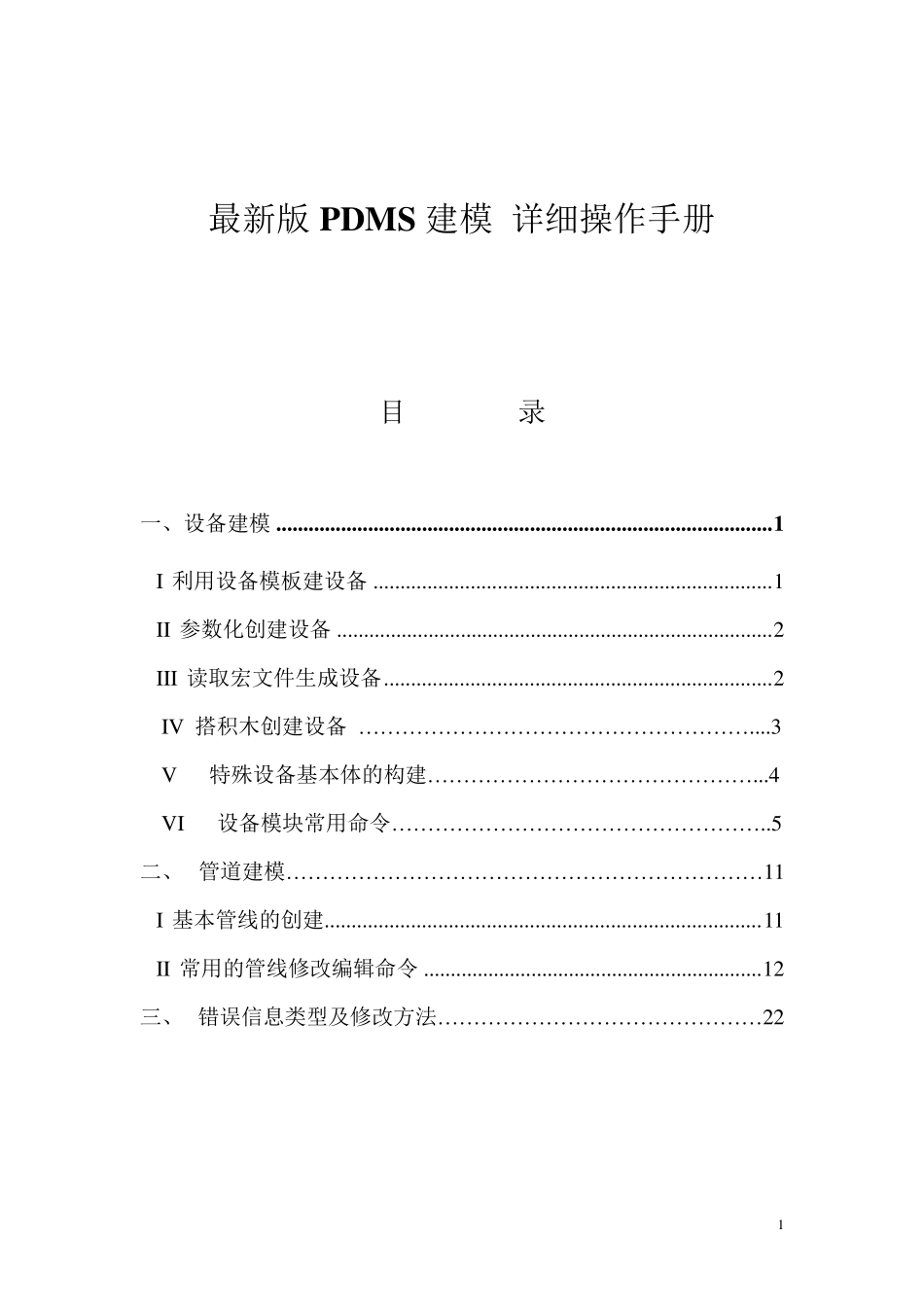

最新版PDMS建模详细操作手册_第1页
1/26

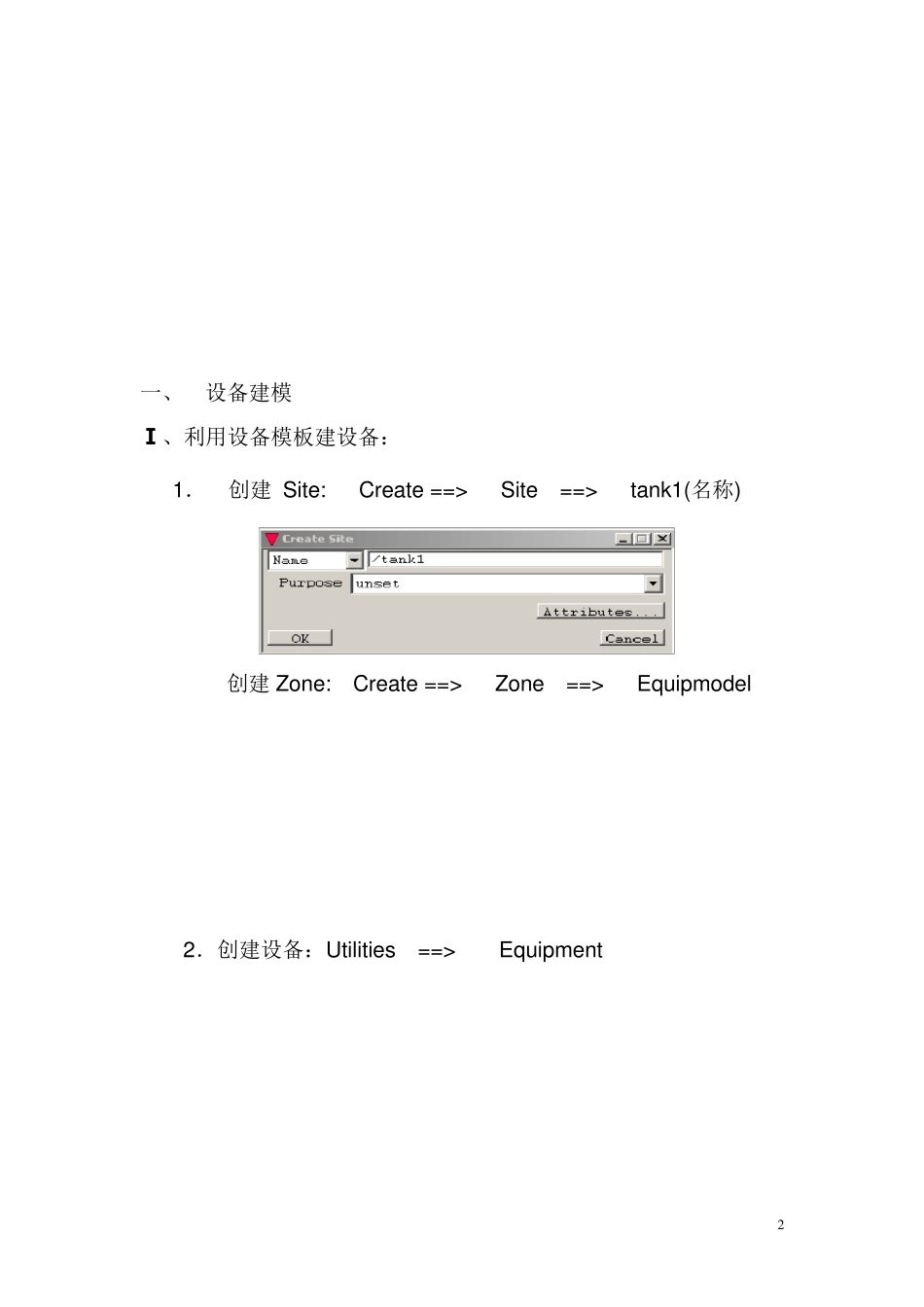

最新版PDMS建模详细操作手册_第2页
2/26

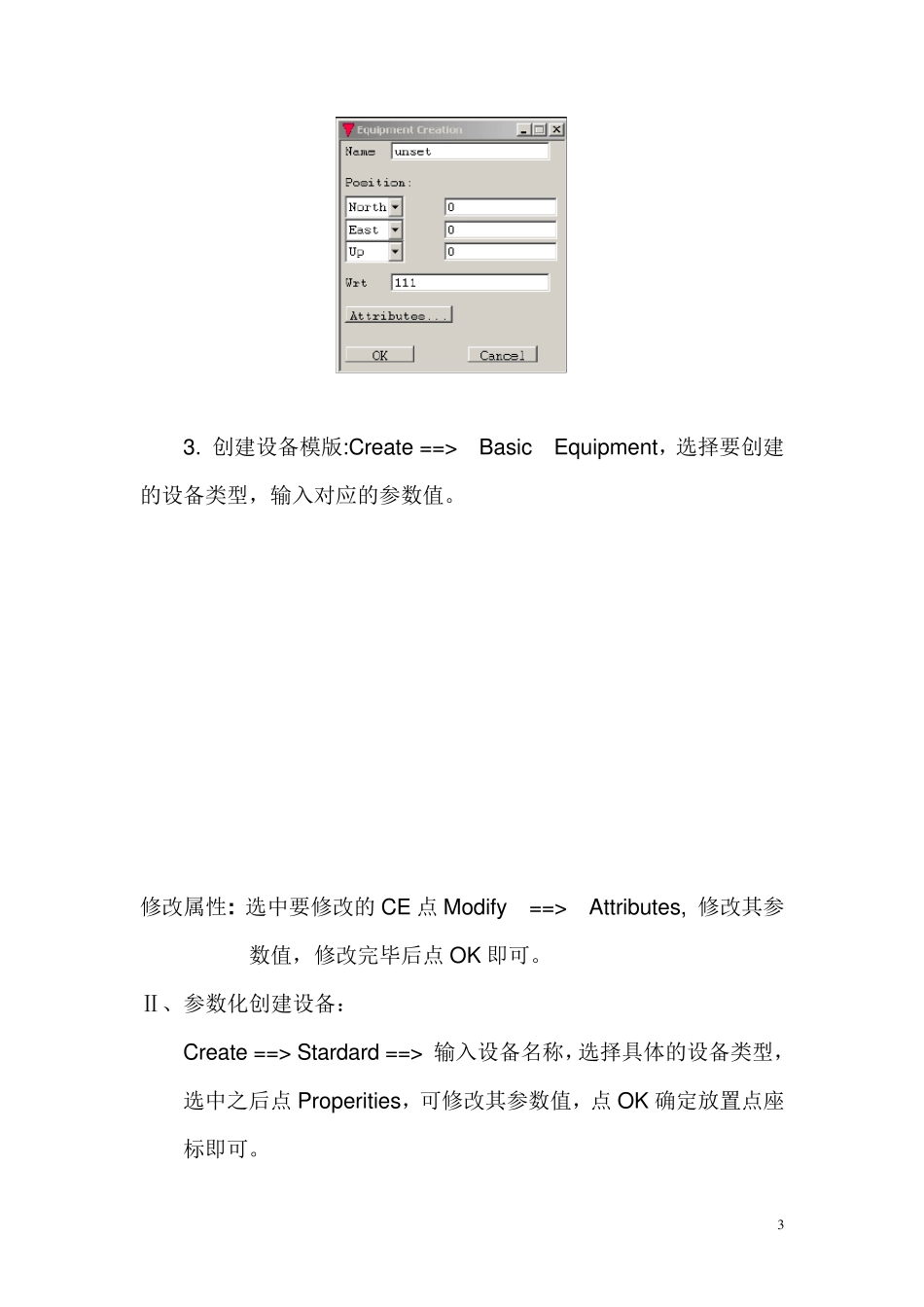

最新版PDMS建模详细操作手册_第3页
3/26
1 最新版PDMS 建模 详细操作手册 目 录 一、设备建模 ............................................................................................ 1 I 利用设备模板建设备 .......................................................................... 1 II 参数化创建设备 ................................................................................. 2 III 读取宏文件生成设备 ........................................................................ 2 IV 搭积木创建设备 ………………………………………………....3 V 特殊设备基本体的构建………………………………………...4 V I 设备模块常用命令……………………………………………..5 二、 管道建模…………………………………………………………11 I 基本管线的创建 ................................................................................. 11 II 常用的管线修改编辑命令 ............................................................... 12 三、 错误信息类型及修改方法………………………………………22 2 一、 设备建模 Ⅰ、利用设备模板建设备: 1. 创建 Site: Create ==> Site ==> tank1(名称) 创建 Zone: Create ==> Zone ==> Equ ipmodel 2.创建设备:Utilities ==> Equ ipment 3 3. 创建设备模版:Create ==> Basic Equipment,选择要创建的设备类型,输入对应的参数值。 修改属性: 选中要修改的CE 点Modify ==> Attributes, 修改其参数值,修改完毕后点OK 即可。 Ⅱ、参数化创建设备: Create ==> Stardard ==> 输入设备名称,选择具体的设备类型,选中之后点Properities,可修改其参数值,点OK 确定放置点座标即可。 4 参数化模型设备的修改: Modify ==> Equipment Specification ==> 点Properities, 修改其属性值。 Ⅲ、读取宏文件生成设备: 1. 选择要处理的源设备,生成一个宏文件 Utilities ==> DB listing ==> 输入要输出的宏文件路径 ==> 点Add CE ,点Apply,这样就输出一个宏文件。 2.打开命令行 Command line , 读取刚才生成的宏文件, $M D:\Temp\Equip.text (读取第一步生成的文件) 5 这样就可生成一个与原CE 一样的设备 Ⅳ. 搭积木创建设备 1. Create Equipment 输入设备名称 2. Create ...
