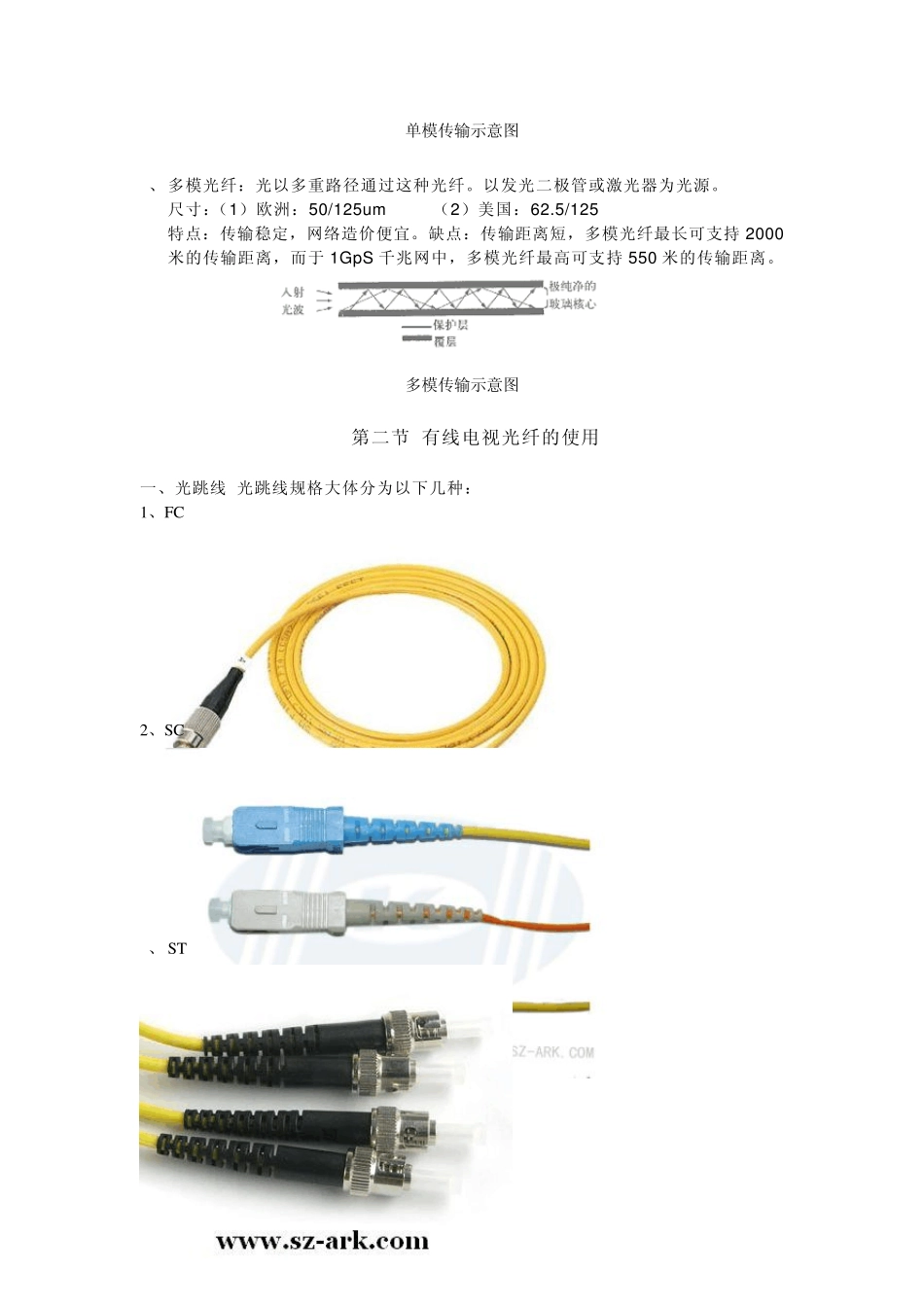

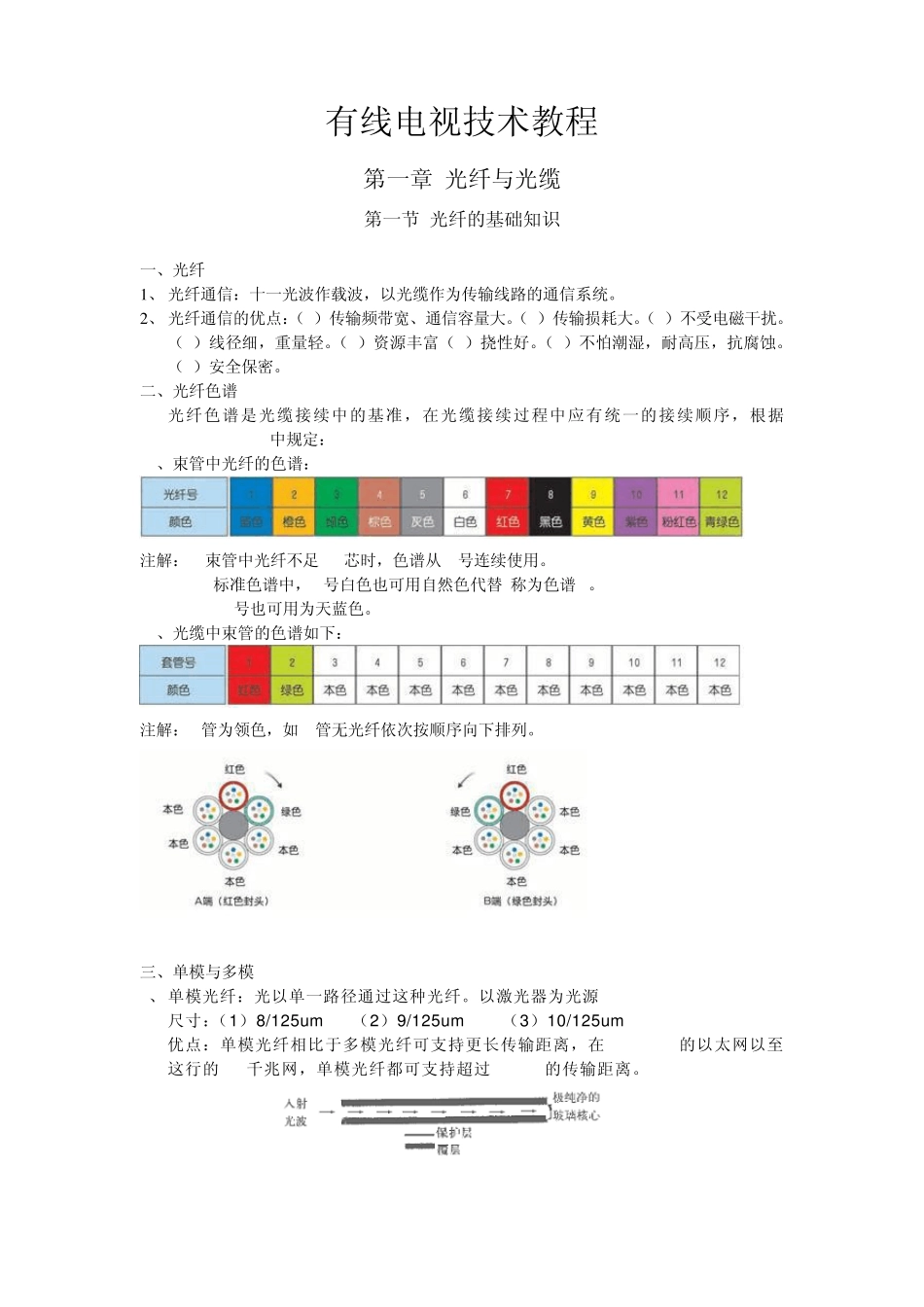

有线电视技术教程 第一章 光纤与光缆 第一节 光纤的基础知识 一、光纤 1 、 光纤通信:十一光波作载波,以光缆作为传输线路的通信系统。 2 、 光纤通信的优点:(1)传输频带宽、通信容量大。(2)传输损耗大。(3)不受电磁干扰。(4)线径细,重量轻。(5)资源丰富(6)挠性好。(7)不怕潮湿,耐高压,抗腐蚀。(8)安全保密。 二、光纤色谱 光纤色谱是光缆接续中的基准,在光缆接续过程中应有统一的接续顺序,根据YD/T901-2001中规定: 1、束管中光纤的色谱: 注解:a:束管中光纤不足 12芯时,色谱从 1号连续使用。 b: 标准色谱中,6号白色也可用自然色代替,称为色谱 W。 c: 12号也可用为天蓝色。 2、光缆中束管的色谱如下: 注解:1管为领色,如 1管无光纤依次按顺序向下排列。 三、单模与多模 1、 单模光纤:光以单一路径通过这种光纤。以激光器为光源 尺寸:(1)8/125um (2)9/125um (3)10/125um 优点:单模光纤相比于多模光纤可支持更长传输距离,在 100MBPS的以太网以至这行的1G千兆网,单模光纤都可支持超过 5000m的传输距离。 单模传输示意图 2、 多模光纤:光以多重路径通过这种光纤。以发光二极管或激光器为光源。 尺寸:(1)欧洲:50/125um (2)美国:62.5/125 特点:传输稳定,网络造价便宜。缺点:传输距离短,多模光纤最长可支持 2000米的传输距离,而于 1GpS 千兆网中,多模光纤最高可支持 550 米的传输距离。 多模传输示意图 第二节 有线电视光纤的使用 一、光跳线 光跳线规格大体分为以下几种: 1、FC 2、SC 3、 ST 4、 适用于有线电视中的两种光跳线 (1) FC/APC (2)SC/APC 二、光纤适配器 光纤适配器(又名法兰盘),是光纤活动连接器对中连接部件。系列产品包括:FC. SC. ST. LC. MTRJ.广泛应用于光配线架(ODF). 光纤通信设备. 仪器等。 性能超群,稳定可靠。 1、FC 2、 3、ST 三、有线电视中系统光缆的使用 在有线电视系统中应采用单模光纤 单模光纤(Single Mode Fiber):中心玻璃芯很细(芯径一般为 9 或 10μm),只能传一种模式的光。因此,其模间色散很小,适用于远程通讯,但还存在着材料色散和波导色散,这样单模光纤对光源的谱宽和稳定性有较高的要求,即谱宽要窄,稳定性要好。后来又发现在 1.31μm 波长处,单模光纤的材料色散和波导色散一为正、一为负,大小也正好相等。这就是说在 1.31μm波长处,单模光纤的总色散为...
