有线电视模拟基础知识

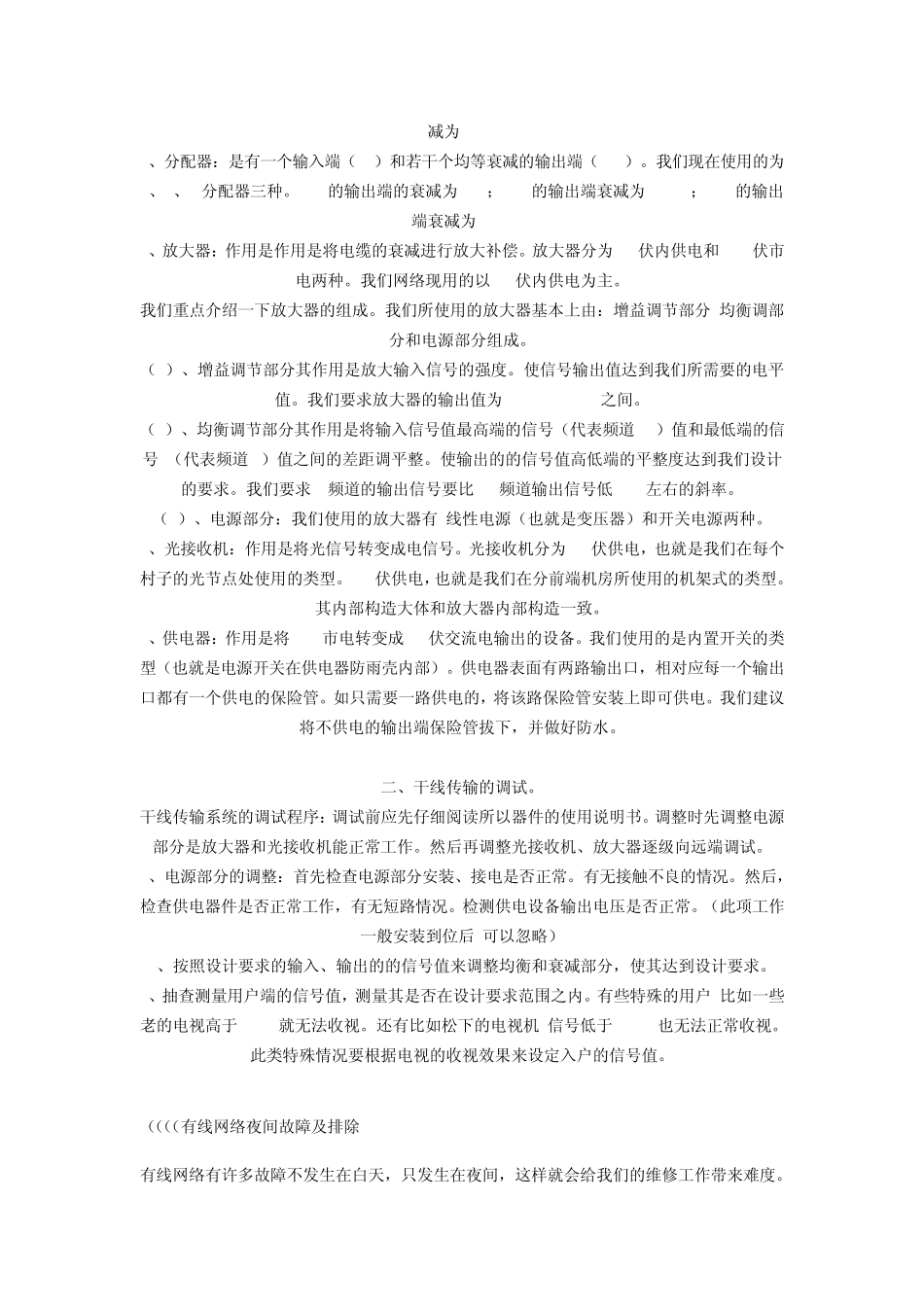

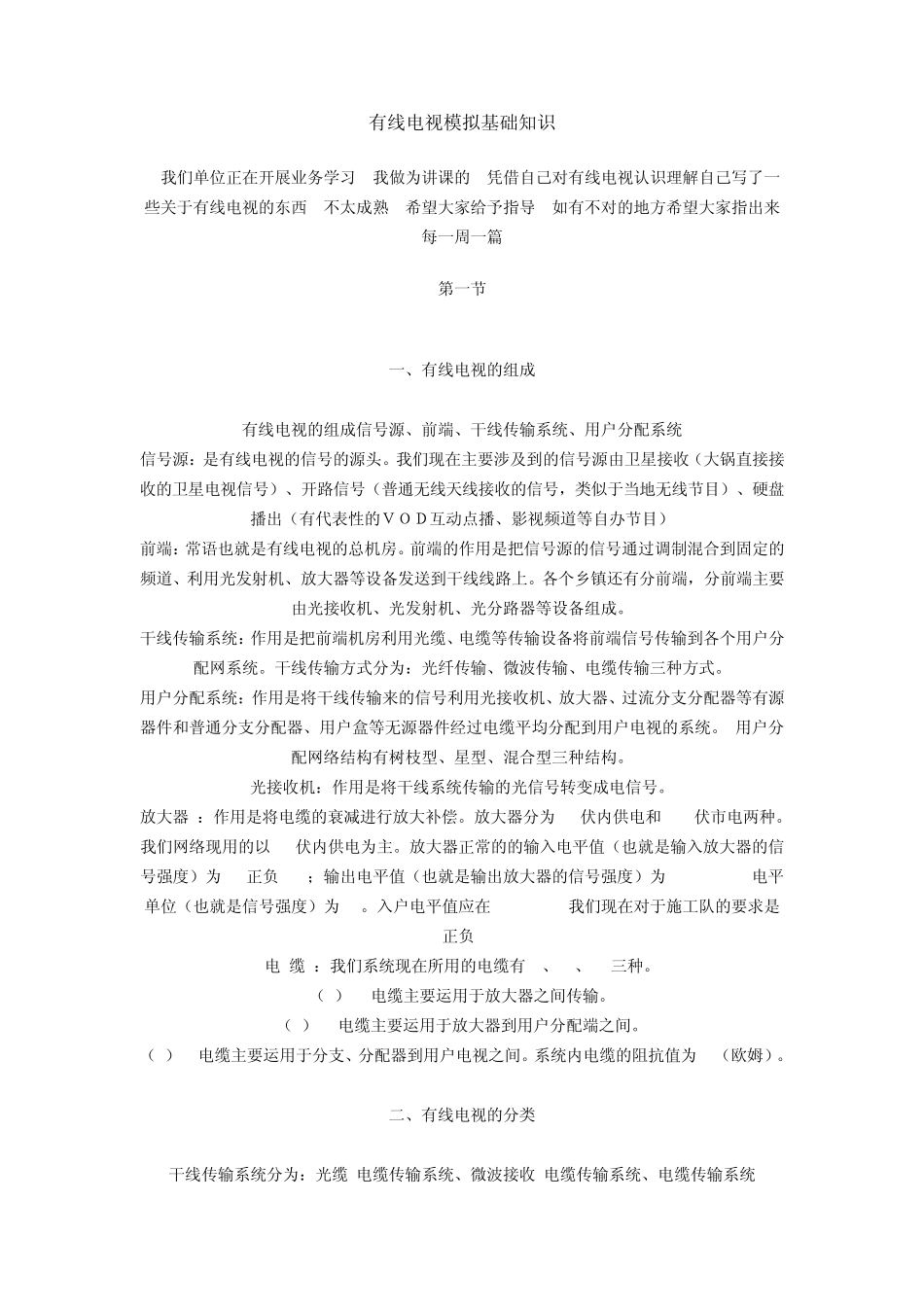

有线电视模拟基础知识 我们单位正在开展业务学习 我做为讲课的 凭借自己对有线电视认识理解自己写了一些关于有线电视的东西 不太成熟 希望大家给予指导 如有不对的地方希望大家指出来 每一周一篇 第一节 一、有线电视的组成 有线电视的组成信号源、前端、干线传输系统、用户分配系统 信号源：是有线电视的信号的源头。我们现在主要涉及到的信号源由卫星接收（大锅直接接收的卫星电视信号）、开路信号（普通无线天线接收的信号，类似于当地无线节目）、硬盘播出（有代表性的ＶＯＤ互动点播、影视频道等自办节目） 前端：常语也就是有线电视的总机房。前端的作用是把信号源的信号通过调制混合到固定的频道、利用光发射机、放大器等设备发送到干线线路上。各个乡镇还有分前端，分前端主要由光接收机、光发射机、光分路器等设备组成。 干线传输系统：作用是把前端机房利用光缆、电缆等传输设备将前端信号传输到各个用户分配网系统。干线传输方式分为：光纤传输、微波传输、电缆传输三种方式。 用户分配系统：作用是将干线传输来的信号利用光接收机、放大器、过流分支分配器等有源器件和普通分支分配器、用户盒等无源器件经过电缆平均分配到用户电视的系统。 用户分配网络结构有树枝型、星型、混合型三种结构。 光接收机：作用是将干线系统传输的光信号转变成电信号。 放大器 ：作用是将电缆的衰减进行放大补偿。放大器分为60伏内供电和 220伏市电两种。我们网络现用的以 60伏内供电为主。放大器正常的的输入电平值（也就是输入放大器的信号强度）为75正负 3db；输出电平值（也就是输出放大器的信号强度）为94--100db.电平单位（也就是信号强度）为db。入户电平值应在65--80db,我们现在对于施工队的要求是70db正负 3db . 电 缆 ：我们系统现在所用的电缆有-9、-7、-5三种。 （1）-9电缆主要运用于放大器之间传输。 （2）-7电缆主要运用于放大器到用户分配端之间。 （3）-5电缆主要运用于分支、分配器到用户电视之间。系统内电缆的阻抗值为75（欧姆）。 二、有线电视的分类 干线传输系统分为：光缆+电缆传输系统、微波接收+电缆传输系统、电缆传输系统 有线网络系统分为：A系统 10万户以上 B系统 10万户以下 有线系统频率分为：300兆（MHZ） 550兆（MHZ） 750兆（MHZ） 860兆（MHZ） 1000兆（MHZ） 第二节 一、同轴电缆的结构 （1） 同轴电缆的结构：内导体、绝缘介质、外导体（屏蔽层）、护套 1、 内导体...
