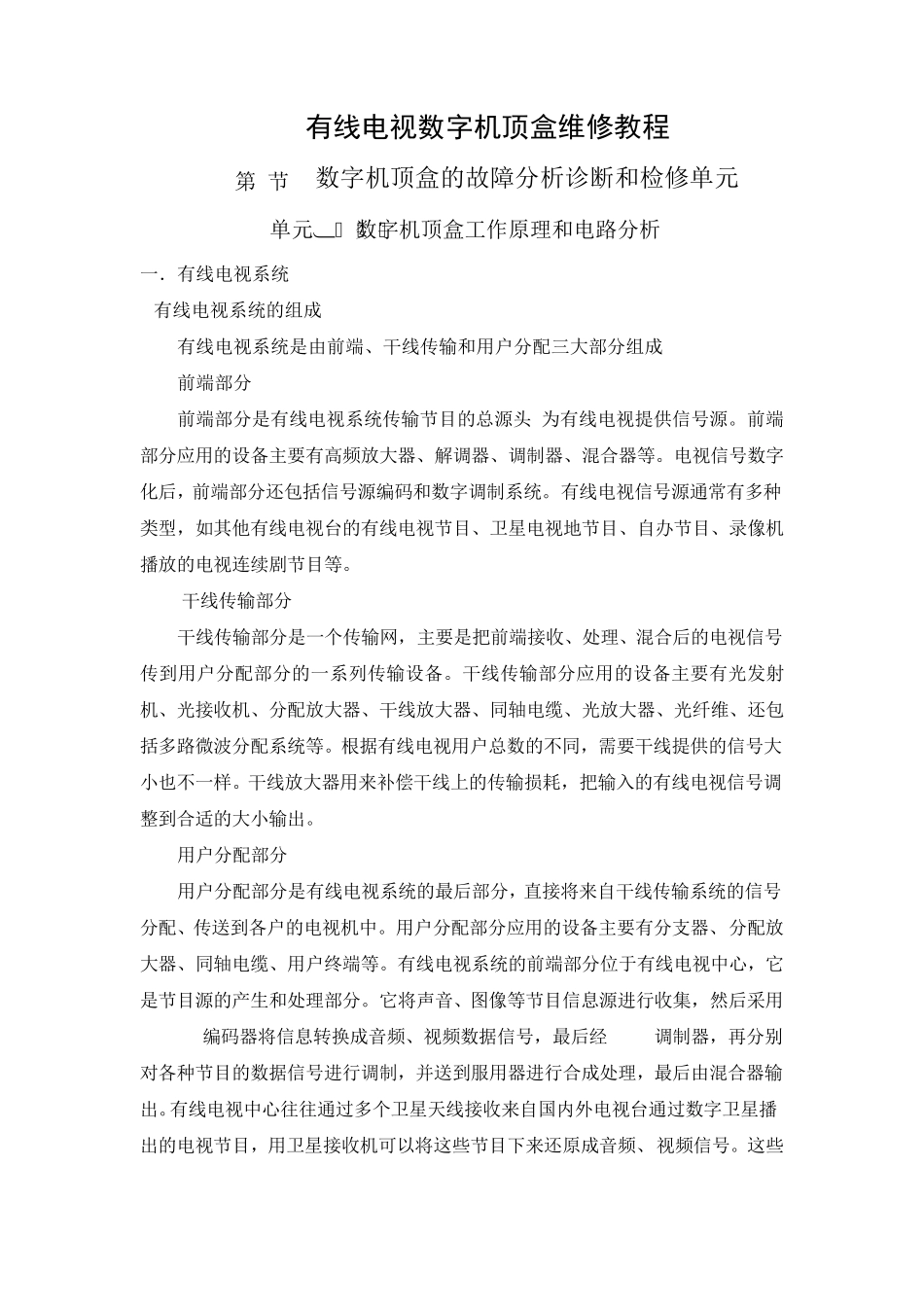

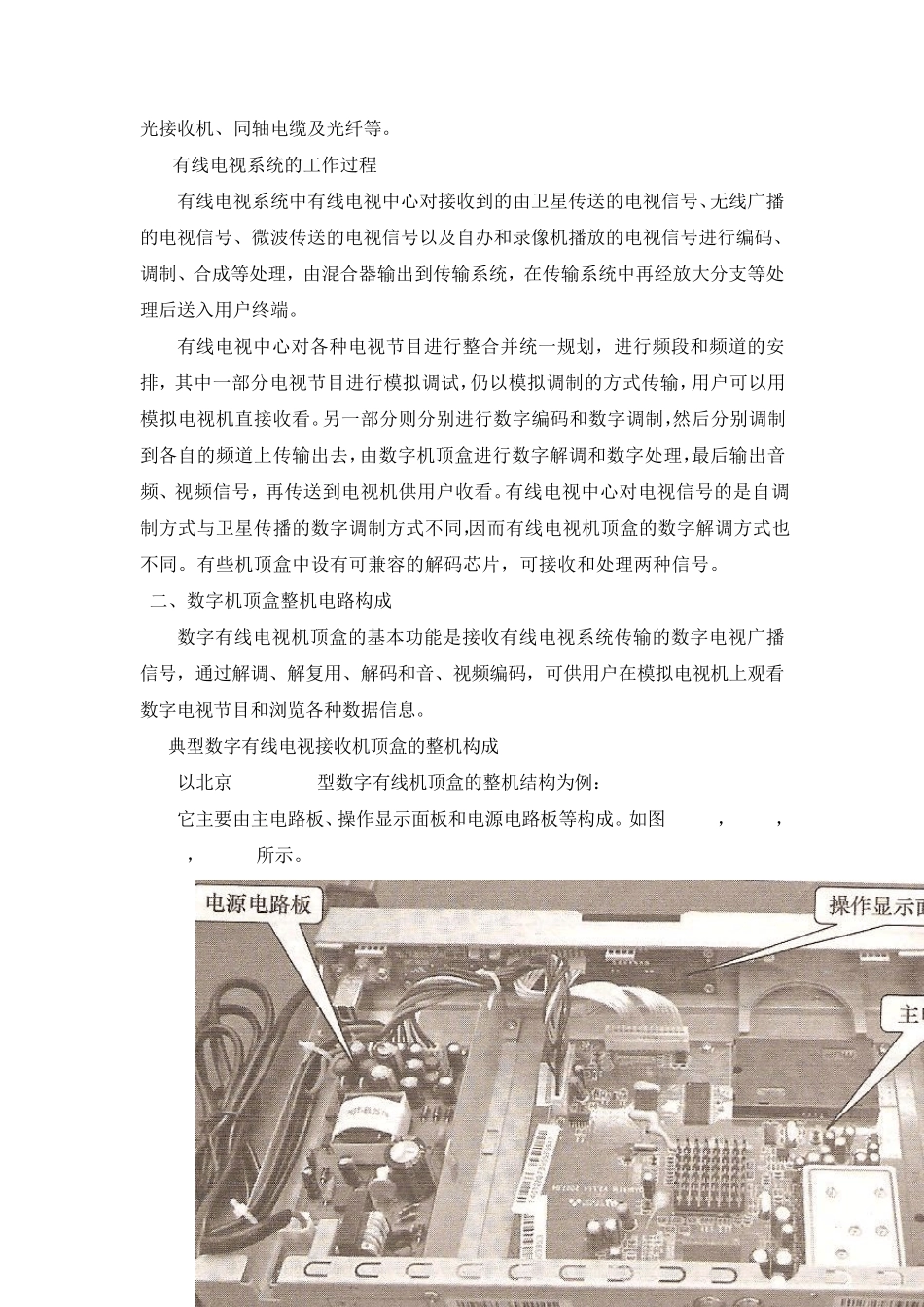

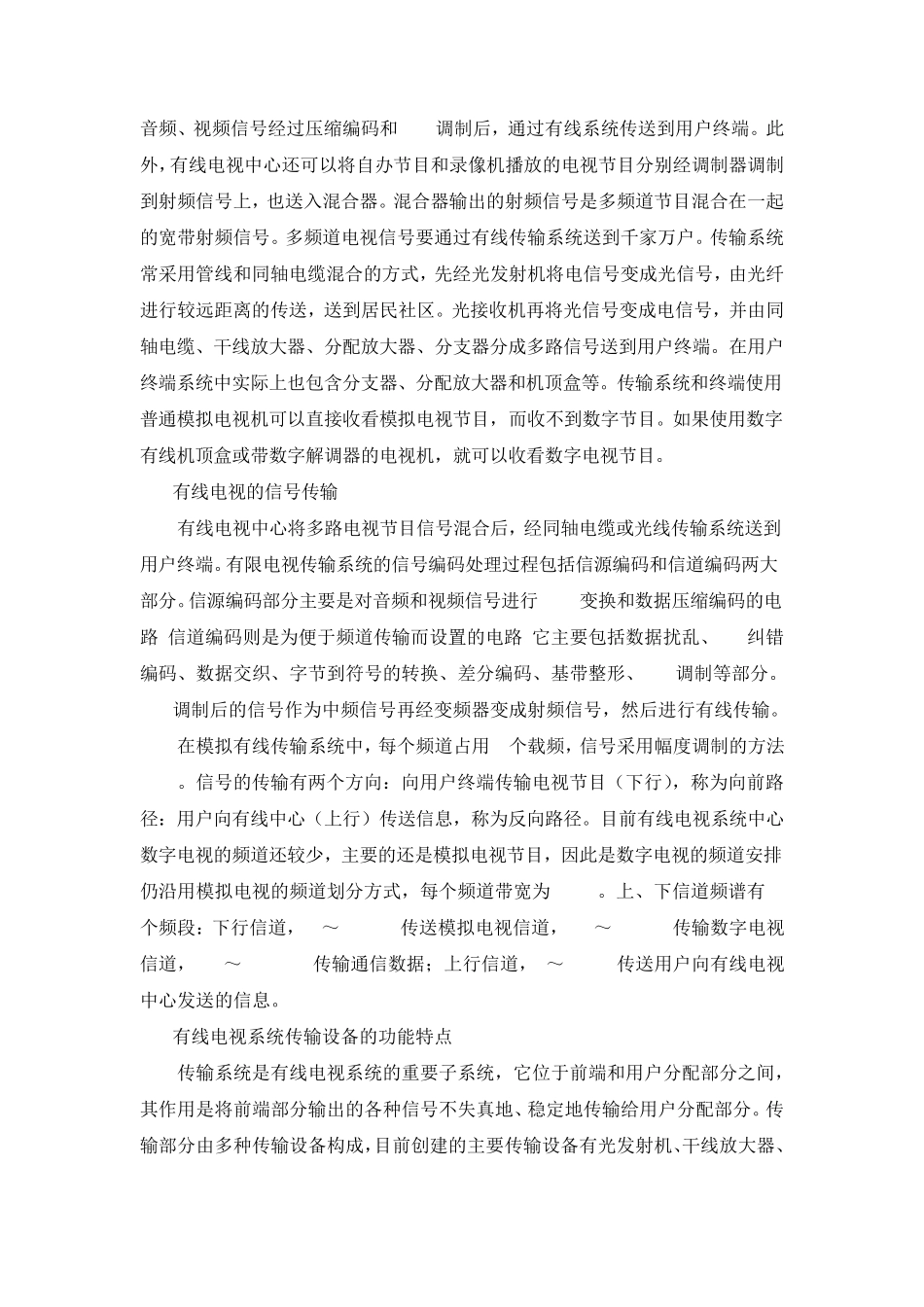

有线电视数字机顶盒维修教程 第1节 数字机顶盒的故障分析诊断和检修单元 单元数字机顶盒工作原理和电路分析 一．有线电视系统 1有线电视系统的组成 有线电视系统是由前端、干线传输和用户分配三大部分组成. (1) 前端部分 前端部分是有线电视系统传输节目的总源头,为有线电视提供信号源。前端部分应用的设备主要有高频放大器、解调器、调制器、混合器等。电视信号数字化后，前端部分还包括信号源编码和数字调制系统。有线电视信号源通常有多种类型，如其他有线电视台的有线电视节目、卫星电视地节目、自办节目、录像机播放的电视连续剧节目等。 (2) 干线传输部分 干线传输部分是一个传输网，主要是把前端接收、处理、混合后的电视信号传到用户分配部分的一系列传输设备。干线传输部分应用的设备主要有光发射机、光接收机、分配放大器、干线放大器、同轴电缆、光放大器、光纤维、还包括多路微波分配系统等。根据有线电视用户总数的不同，需要干线提供的信号大小也不一样。干线放大器用来补偿干线上的传输损耗，把输入的有线电视信号调整到合适的大小输出。 (3) 用户分配部分 用户分配部分是有线电视系统的最后部分，直接将来自干线传输系统的信号分配、传送到各户的电视机中。用户分配部分应用的设备主要有分支器、分配放大器、同轴电缆、用户终端等。有线电视系统的前端部分位于有线电视中心，它是节目源的产生和处理部分。它将声音、图像等节目信息源进行收集，然后采用 MPEG-2编码器将信息转换成音频、视频数据信号，最后经 QAM调制器，再分别对各种节目的数据信号进行调制，并送到服用器进行合成处理，最后由混合器输出。有线电视中心往往通过多个卫星天线接收来自国内外电视台通过数字卫星播出的电视节目，用卫星接收机可以将这些节目下来还原成音频、视频信号。这些音频、视频信号经过压缩编码和 QAM调制后，通过有线系统传送到用户终端。此外，有线电视中心还可以将自办节目和录像机播放的电视节目分别经调制器调制到射频信号上，也送入混合器。混合器输出的射频信号是多频道节目混合在一起的宽带射频信号。多频道电视信号要通过有线传输系统送到千家万户。传输系统常采用管线和同轴电缆混合的方式，先经光发射机将电信号变成光信号，由光纤进行较远距离的传送，送到居民社区。光接收机再将光信号变成电信号，并由同轴电缆、干线放大器、分配放大器、分支器分成多路信号送到用户终端。在用户终端系统中实际上也包含...
