木制平托盘标准

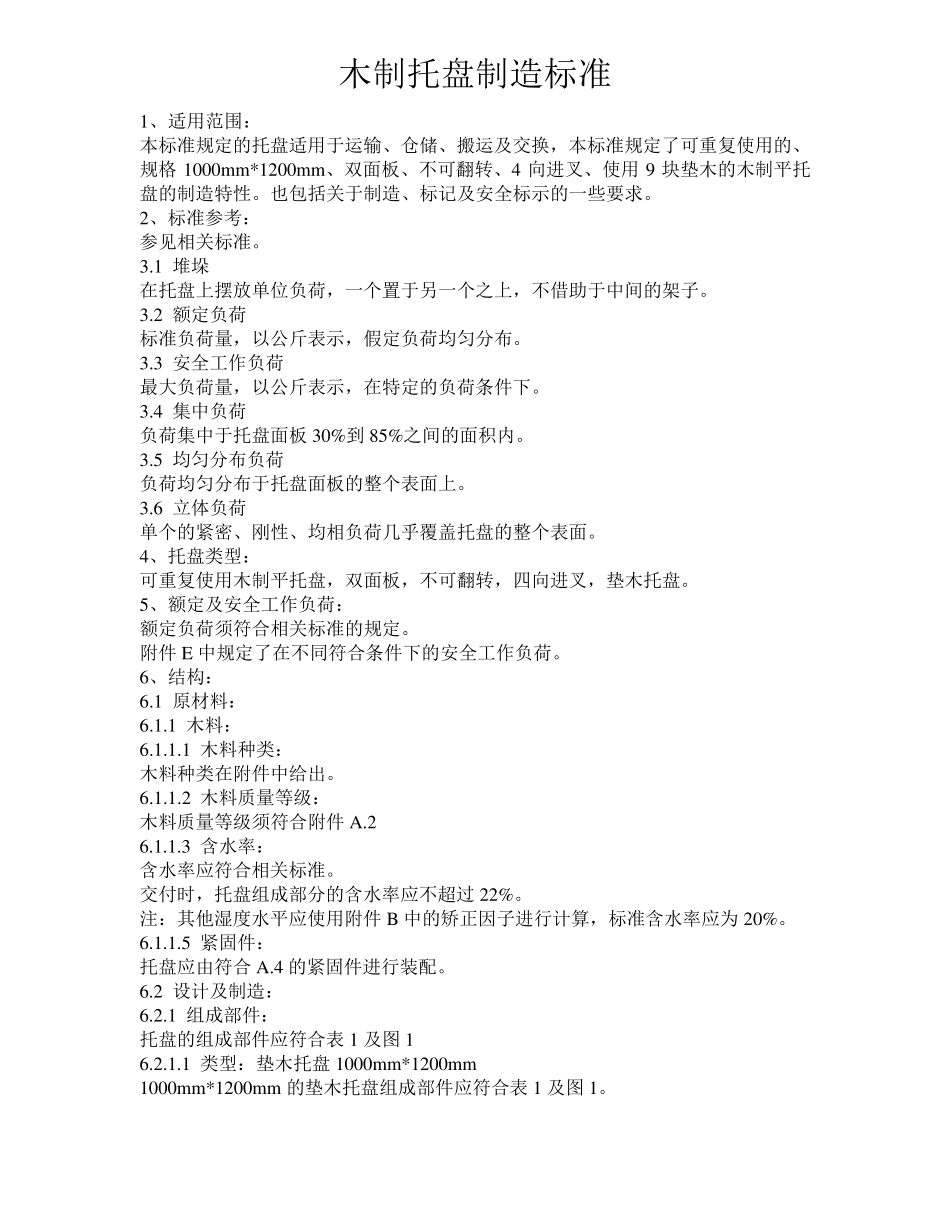

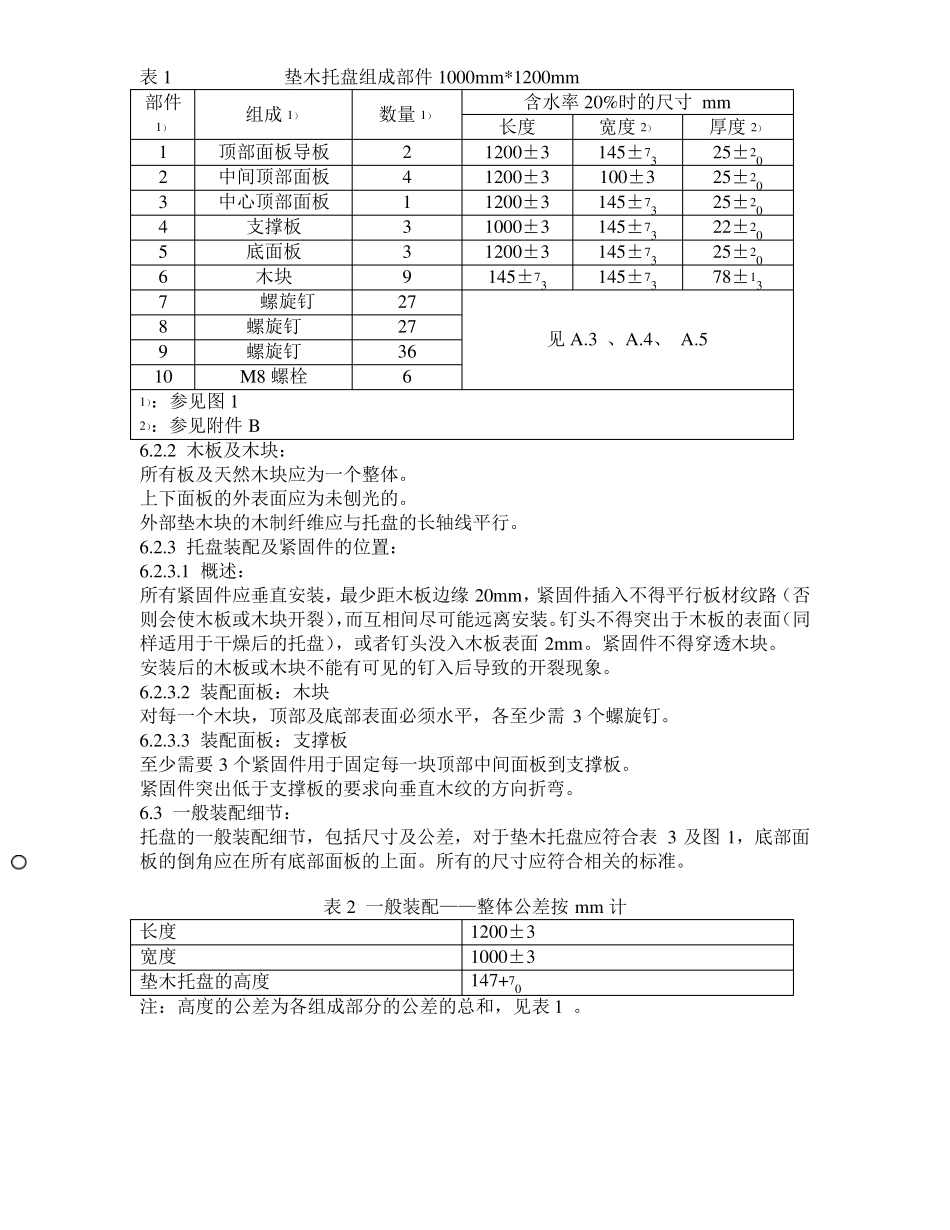

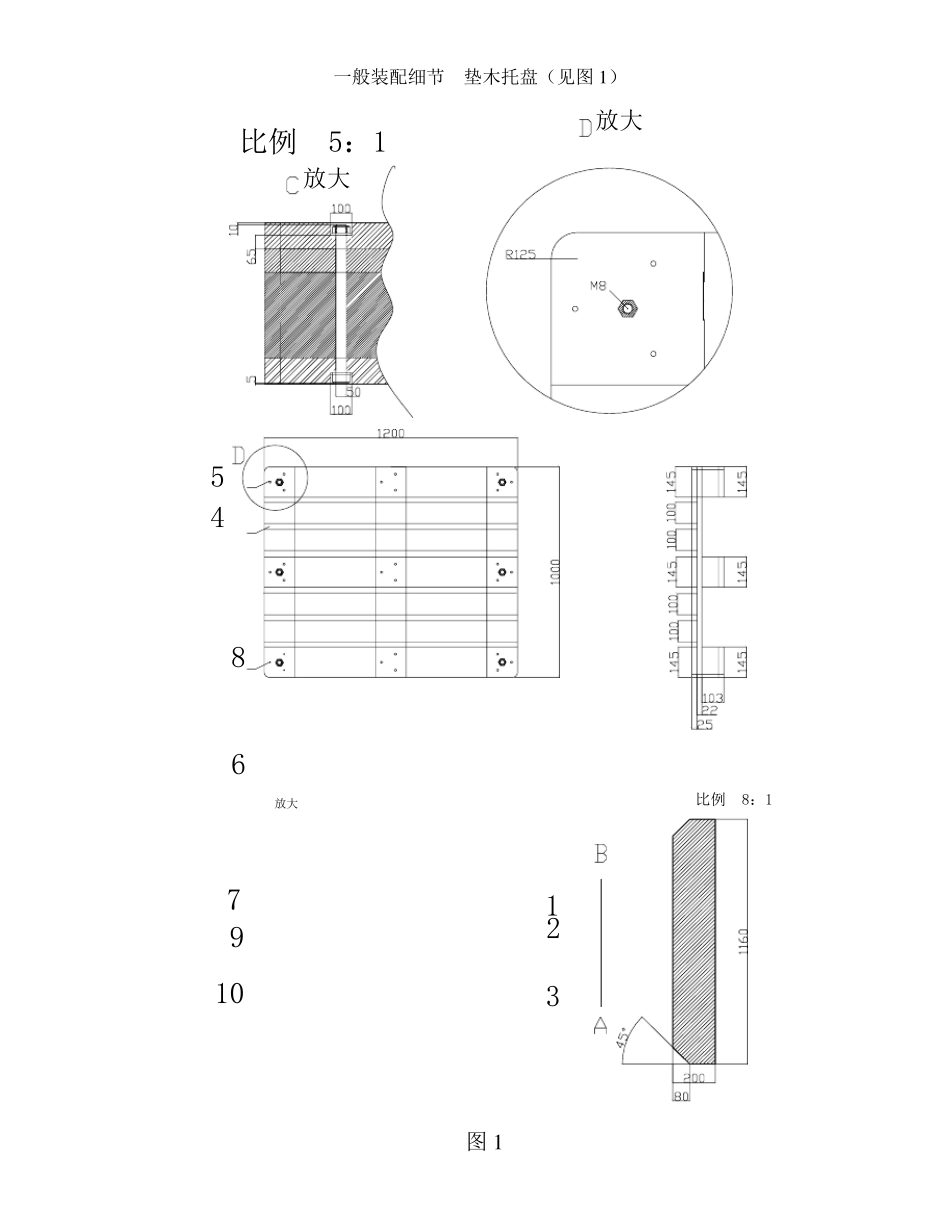

木制托盘制造标准 1、适用范围： 本标准规定的托盘适用于运输、仓储、搬运及交换，本标准规定了可重复使用的、规格 1000m m *1200m m 、双面板、不可翻转、4 向进叉、使用 9 块垫木的木制平托盘的制造特性。也包括关于制造、标记及安全标示的一些要求。 2、标准参考： 参见相关标准。 3.1 堆垛 在托盘上摆放单位负荷，一个置于另一个之上，不借助于中间的架子。 3.2 额定负荷 标准负荷量，以公斤表示，假定负荷均匀分布。 3.3 安全工作负荷 最大负荷量，以公斤表示，在特定的负荷条件下。 3.4 集中负荷 负荷集中于托盘面板 30%到 85%之间的面积内。 3.5 均匀分布负荷 负荷均匀分布于托盘面板的整个表面上。 3.6 立体负荷 单个的紧密、刚性、均相负荷几乎覆盖托盘的整个表面。 4、托盘类型： 可重复使用木制平托盘，双面板，不可翻转，四向进叉，垫木托盘。 5、额定及安全工作负荷： 额定负荷须符合相关标准的规定。 附件 E 中规定了在不同符合条件下的安全工作负荷。 6、结构： 6.1 原材料： 6.1.1 木料： 6.1.1.1 木料种类： 木料种类在附件中给出。 6.1.1.2 木料质量等级： 木料质量等级须符合附件 A.2 6.1.1.3 含水率： 含水率应符合相关标准。 交付时，托盘组成部分的含水率应不超过 22%。 注：其他湿度水平应使用附件 B 中的矫正因子进行计算，标准含水率应为 20%。 6.1.1.5 紧固件： 托盘应由符合 A.4 的紧固件进行装配。 6.2 设计及制造： 6.2.1 组成部件： 托盘的组成部件应符合表 1 及图 1 6.2.1.1 类型：垫木托盘1000m m *1200m m 1000m m *1200m m 的垫木托盘组成部件应符合表 1 及图 1。 表1 垫木托盘组成部件1000mm*1200mm 部件1） 组成1） 数量1） 含水率20%时的尺寸 mm 长度 宽度2） 厚度2） 1 顶部面板导板 2 1200±3 145±73 25±20 2 中间顶部面板 4 1200±3 100±3 25±20 3 中心顶部面板 1 1200±3 145±73 25±20 4 支撑板 3 1000±3 145±73 22±20 5 底面板 3 1200±3 145±73 25±20 6 木块 9 145±73 145±73 78±13 7 螺旋钉 27 见 A.3 、A.4、 A.5 8 螺旋钉 27 9 螺旋钉 36 10 M8 螺栓 6 1）：参见图 1 2）：参见附件B 6.2.2 木板及木块： 所有板及天然木块应为一个整体。 上下面板的外表面应为未刨光的。 外部垫木块的木制纤维应与托盘的长轴线平行...
