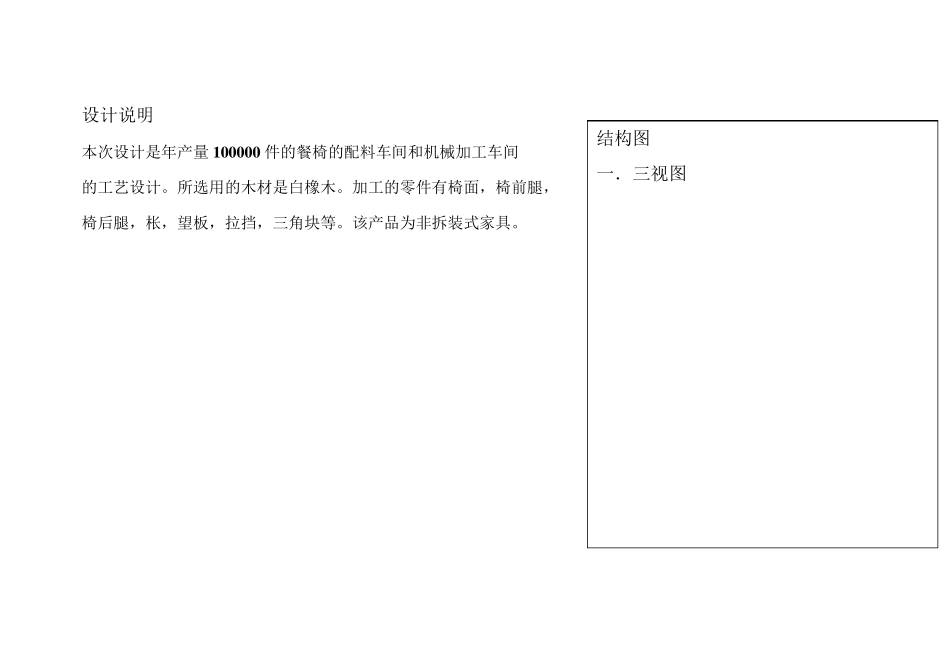

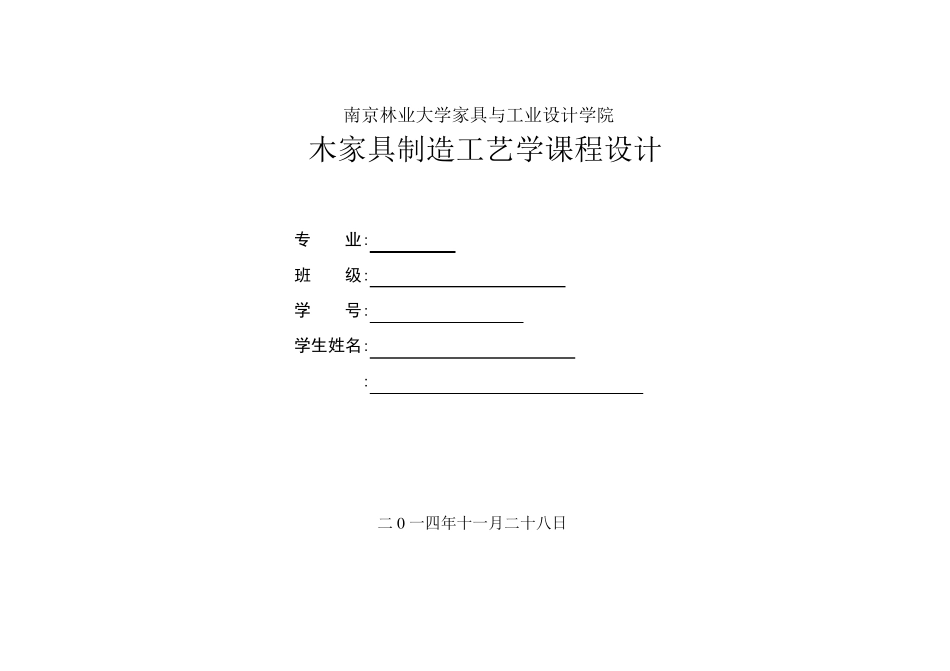

南京林业大学家具与工业设计学院 木家具制造工艺学课程设计 专 业: 班 级: 学 号: 学生姓名: ****: ** 二0 一四年十一月二十八日 目录 设计说明/1 结构图/2 三视图/2 透视图/3 装配透视图/3 原辅材料明细表/5 工艺过程流程图/8 工艺卡片/9 设计说明 本次设计是年产量1 0 0 0 0 0 件的餐椅的配料车间和机械加工车间 的工艺设计。所选用的木材是白橡木。加工的零件有椅面,椅前腿, 椅后腿,枨,望板,拉挡,三角块等。该产品为非拆装式家具。 结构图 一.三视图 二.透视图 三.装配透视图 一.原材料计算明细表 编号 零件名称 材料与树种 一件制品中零件数 净 料 尺寸 一件制品中零件材积V(m 3) 加工余量 毛料尺寸 一件制品中毛料材积V’(m 3) 按计划产量毛料材积V’A(m 3) 报废率k(%) 按计划产量并考虑报废率后的毛料材积 配 料时 的毛 料出 材率N(%) 原料材积V*(m3) 净料出材率C(%) 长度 宽度 厚度 长度上 宽度上 厚度上 长度 宽度 厚度 1 后腿 白 橡木 2 1095 50 50 0.005475 10 3 3 1105 53 53 0.006208 602.8 3 620.884 64 970.131 56.44 2 座面 白 橡木 1 530 470 15 0.003737 10 3 3 540 473 18 0.004598 459.8 3 473.594 70 676.563 55.24 3 前腿 白 橡木 2 460 50 50 0 .0 0 2 3 10 3 3 4 7 0 5 3 5 3 0 .0 0 2 64 0 2 6 4 .0 3 2 7 1 .9 2 6 8 3 99 .8 82 57 .52 4 望板 白 橡木 2 420 13 59 0 .0 0 0 64 4 3 10 3 3 4 3 0 1 6 6 2 0 .0 0 0 85 3 1 8 5 .3 1 2 8 7 .0 1 62 7 0 1 24 .3 09 51 .83 5 拉挡 白 橡木 2 410 13 59 0 .0 0 0 62 8 9 10 3 3 4 2 0 1 6 6 2 0 .0 0 0 83 3 3 8 3 .3 3 2 8 4 .9 9 66 7 0 1 21 .4 24 51 .79 6 靠背 白 橡木 3 450 90 50 0 .0 0 6 07 5 10 3 3 4 6 0 9 3 5 3 0 .0 0 6 80 2 6 8 0 .2 2 6 9 3 .8 04 6 4 1 08 4.06 9 56 .04 7 下纵枨 白 橡木 2 430 30 30 0 .0 0 0 77 4 10 3 3 4 4 0 3 3 3 3 0 .0 0 0 95 8 3 9 5 .8 3 2 9 7 .7 4 66 7 0 1 39 .6 38 55 .43 8 三角块 白 橡木 4 65 65 20 0 .0 0 ...
