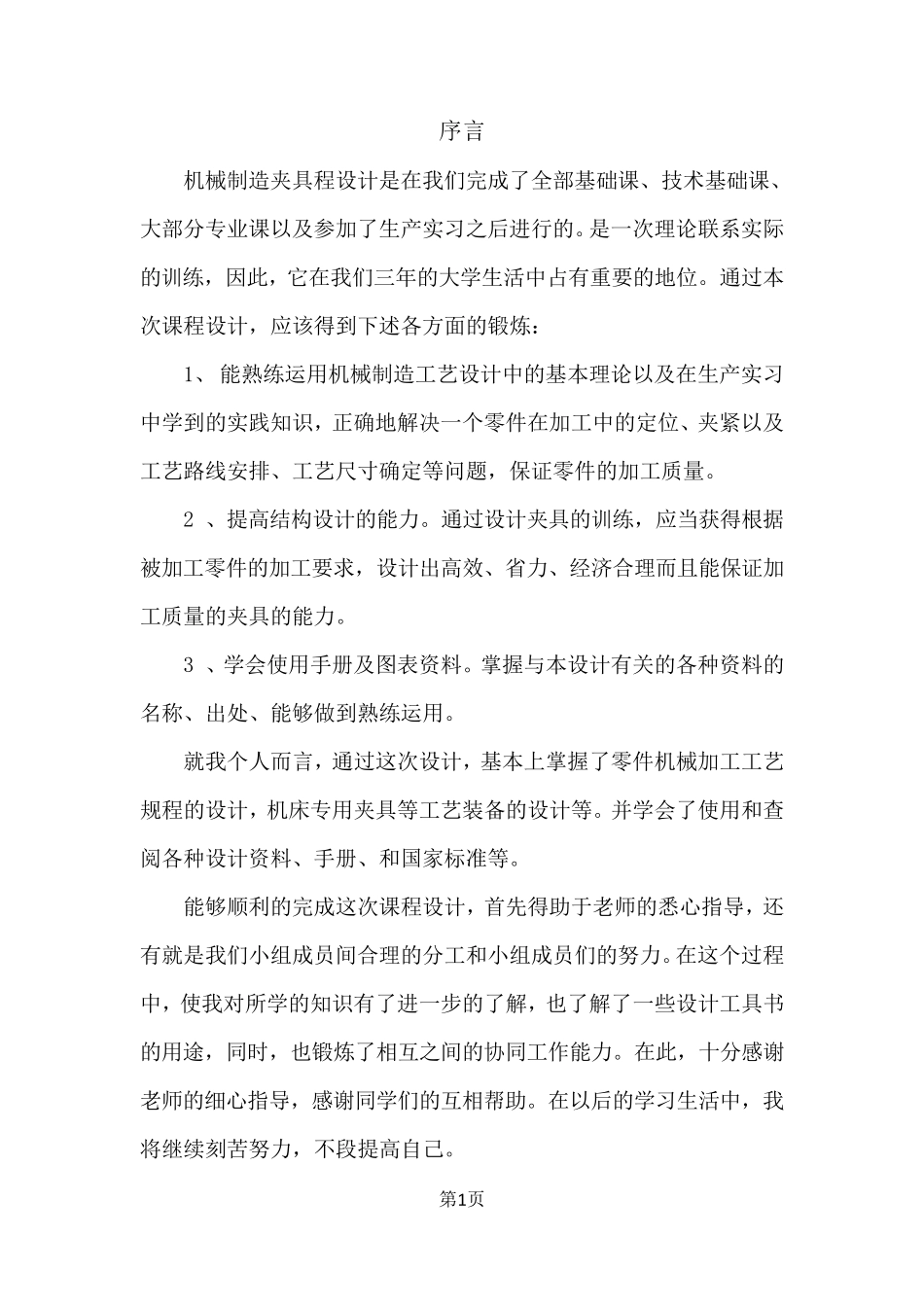

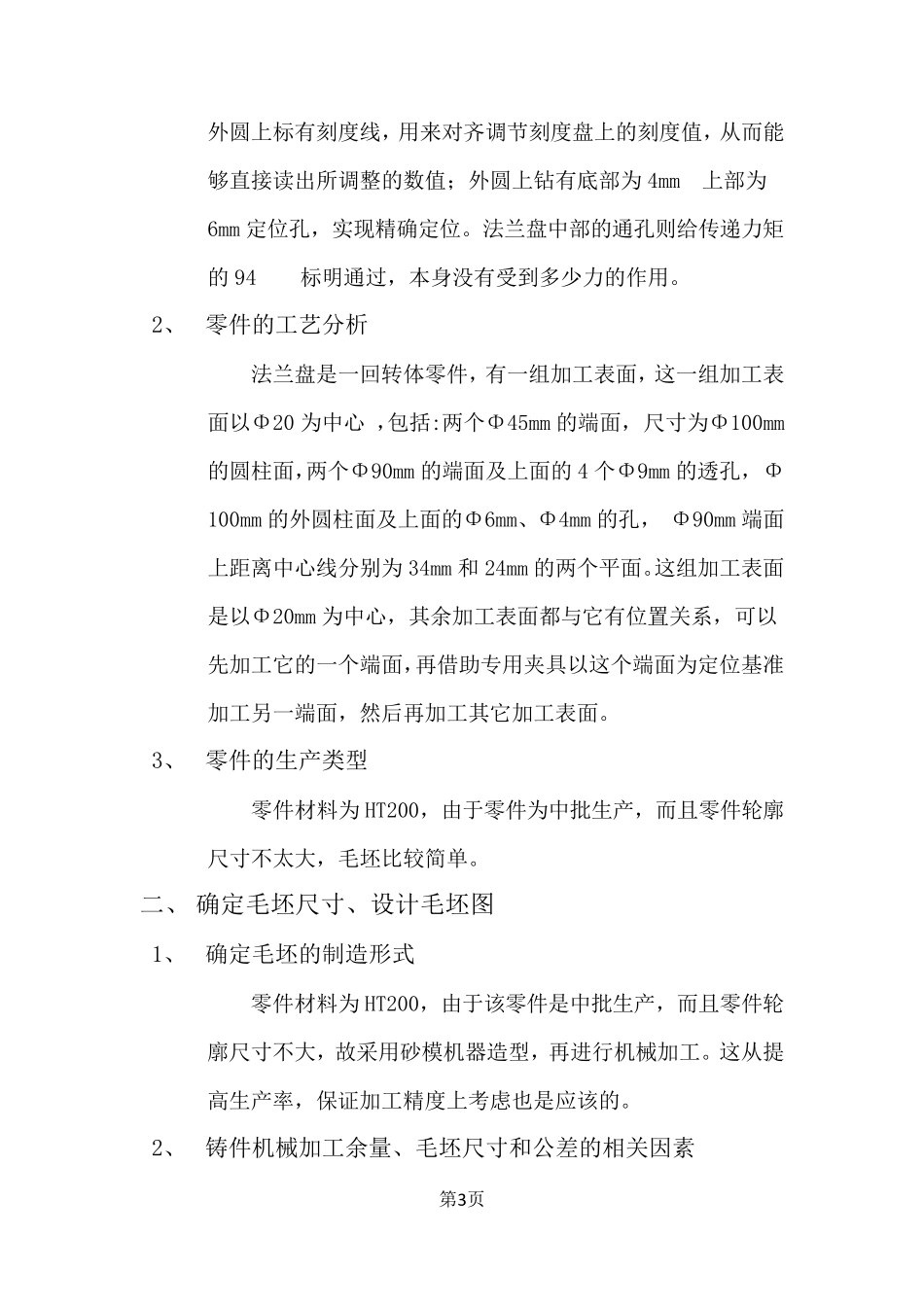

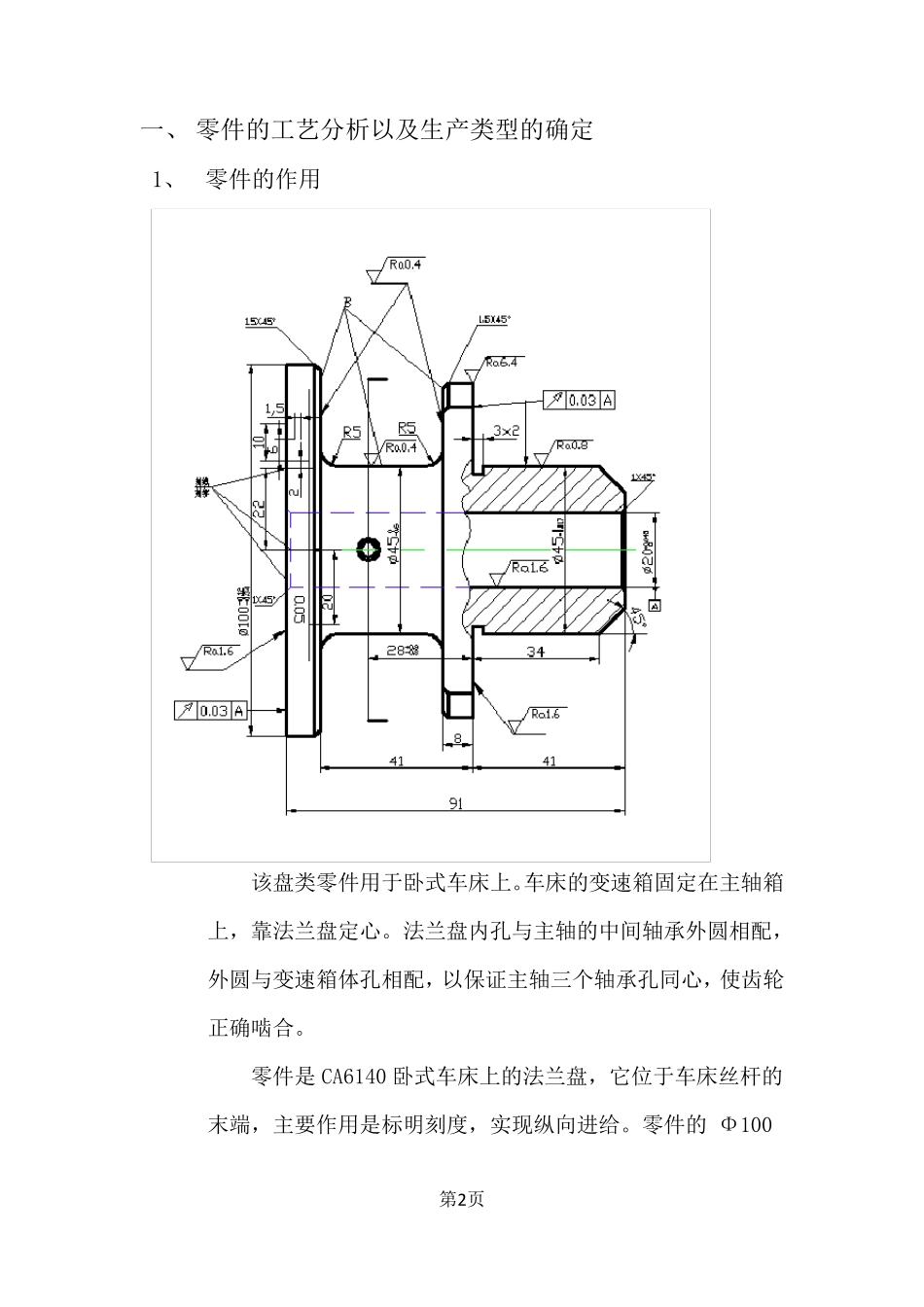

第1 页 序言 机械制造夹具程设计是在我们完成了全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。是一次理论联系实际的训练，因此，它在我们三年的大学生活中占有重要的地位。通过本次课程设计，应该得到下述各方面的锻炼： 1、 能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。 2 、提高结构设计的能力。通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。 3 、学会使用手册及图表资料。掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。 就我个人而言，通过这次设计，基本上掌握了零件机械加工工艺规程的设计，机床专用夹具等工艺装备 的设计等。并 学会了使用和 查阅 各种设计资料、手册、和 国 家 标 准 等。 能够顺 利 的完成这次课程设计，首 先 得助 于 老 师 的悉 心 指 导 ，还有就是我们小 组 成员 间 合理的分工和 小 组 成员 们的努 力。在这个过程中，使我对 所 学的知识有了进一步 的了解，也 了解了一些 设计工具书的用途 ，同 时 ，也 锻炼了相 互 之间 的协 同 工作 能力。在此，十 分感 谢老 师 的细 心 指 导 ，感 谢 同 学们的互 相 帮 助 。在以后的学习生活中，我将 继 续 刻 苦 努 力，不 段 提高自 己 。 第2 页 一、 零件的工艺分析以及生产类型的确定 1、 零件的作用 该盘类零件用于卧式车床上。车床的变速箱固定在主轴箱上，靠法兰盘定心。法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。 零件是CA6140 卧式车床上的法兰盘，它位于车床丝杆的末端，主要作用是标明刻度，实现纵向进给。零件的 Φ100第3 页 外圆上标有刻度线，用来对齐调节刻度盘上的刻度值，从而能够直接读出所调整的数值；外圆上钻有底部为4mm上部为6mm 定位孔，实现精确定位。法兰盘中部的通孔则给传递力矩的94标明通过，本身没有受到多少力的作用。 2、 零件的工艺分析 法兰盘是一回转体零件，有一组加工表面，这一组加工表面以Φ20 为中心 ，包括:两个Φ45mm 的端面， 尺寸为Φ100mm的圆柱面，两个Φ90mm 的端面及上面的4 个Φ9mm 的透孔， Φ100m...
