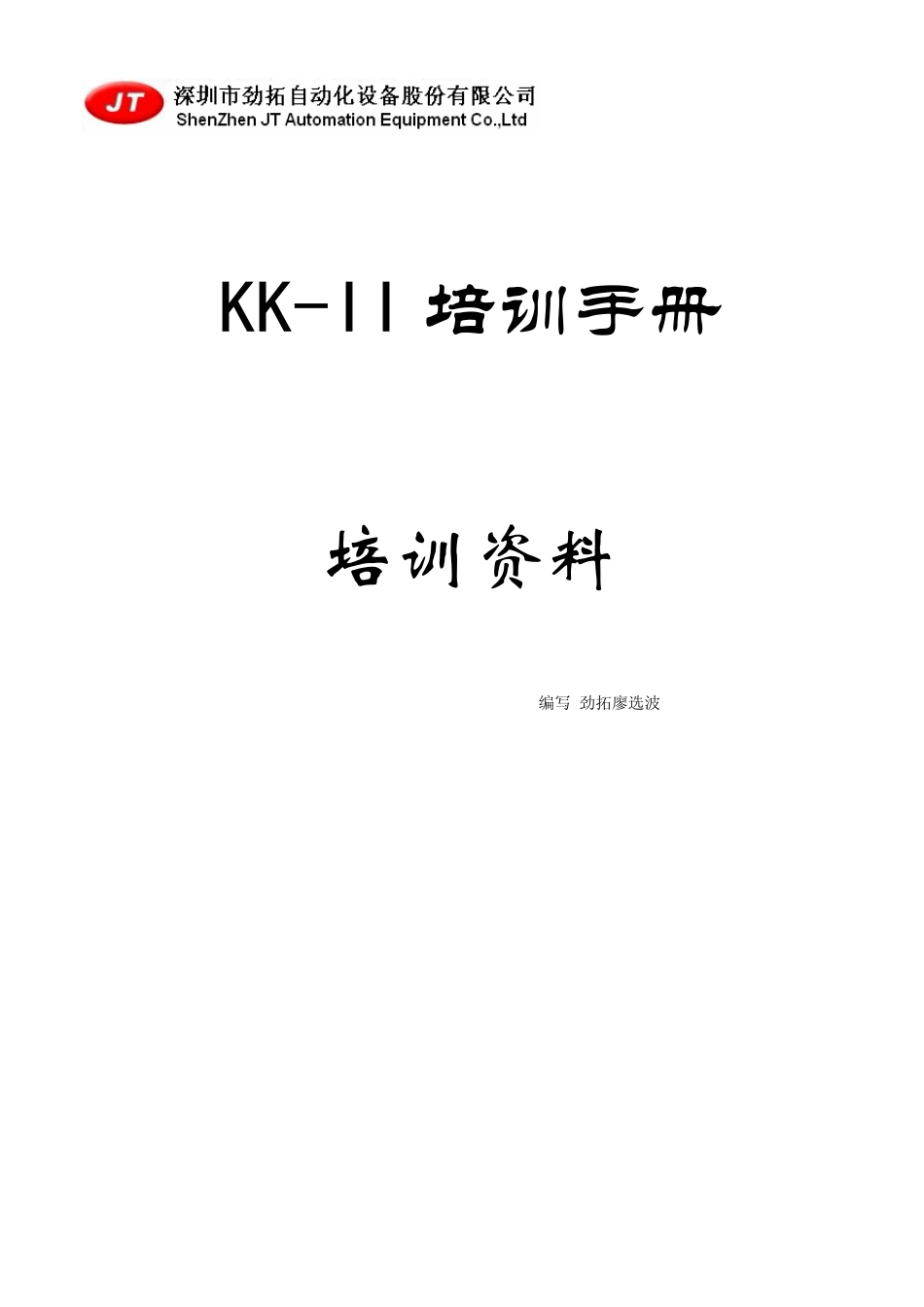

KK-II 培 训 手 册 培 训 资 料 编写 劲拓廖选波 一、控制面板 紧急挚，设备四角上方各安装一个，按下将关闭所有机械动作。 电源开关（POWER）分自动、关闭、手动三位。 1） 自动：将由电箱内的时间挚（设定开、关机时间）控制进行自动开机和关机。 2） 关闭：不能开启。 3） 手动：跳过时间挚，当在手动位，设备将一直处于开机状态。 电源指示灯，当设备开启后，指示灯处于开启状态，关闭后指示灯处于熄灭状态 手动运输：按下该按键运输处于最快运行速度，不受PLC 模块EM232输出模拟量控制 蜂鸣器（BUZZER）：报警时发出声音 复位键（RESET）：报警时及响应报警后闪烁，解除故障报警后需按一下该键将自动启动报警前的动作或重新启动报警前的动作；若解除故障后未按复位键则不能再次启动报警前的动作。 照明灯开关（LIGHTING）——用于设备内照明灯的开关。 二、软件安装与应用 2.1 控制系统的安装 出厂前，所配工控机内的控制系统已安装好。本系统要求分瓣率在1024*758,如因意外原因导致系统损坏，需重 新安装时请按以下步骤进行： 打开软件安装文件夹从中选择“setup.exe”文件运行。(缺省是”E:\SETUP.EXE”) 系统便开始安装软件，出现如下的画面拷贝所需的系统文件。 当拷贝完文件后，系统将显示如下图的画面。按图中 “确定”将继续下一步安装 助焊剂入口。气源入口。 助焊剂回流口。 助焊剂排放口。 气源总调节阀，输出分向气动泵、汽缸电磁阀、喷头电磁阀和隔离风刀。 。 此时系统将显示如下图的画面。提示用户是否需要改变系统默认的安装目录，建议用户采用系统默认安装目录， 若选择“更改目录 “，则可由用户指定软件安装的目录。选择图标按钮将进入下一步的安装 系统将显示如下图画面，要求用户选择软件安装的程序组，系统默认的是“KK Series”，按“继续” 将进行下一步安装，。 系统显示如下图系统复制文件进度的安装接口 拷贝完文件后将会更新系统，最后出现如下图安装完毕的画面 2.2 运行操作软件 当计算机进入windows 后，系统将自动加载“KK Series”程序，显示下图画面。 此时系统处于自锁状态，用户只有登录系统，才能进行操作。点击工具栏中“登录系统”图标，将弹出如下图画 面，此画面要求用户输入登录系统所需的用户名及相应用户密码，若无用户名及密码将无法进入系统。 缺省用户名是“USER”，对应密码是“123”。 输入正确的用户名及密码，按“确定”。将显示...
