波纹管检验标准

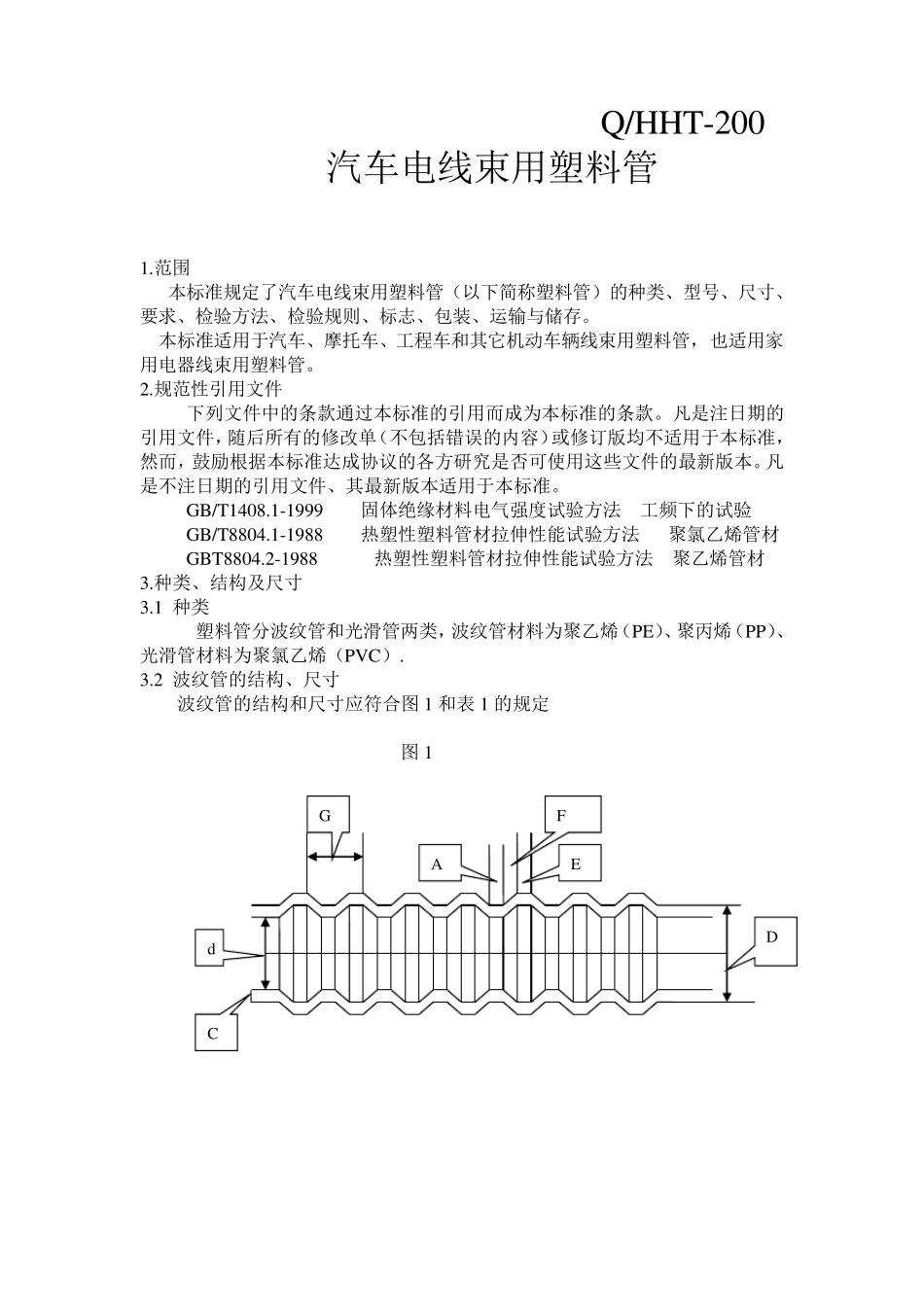

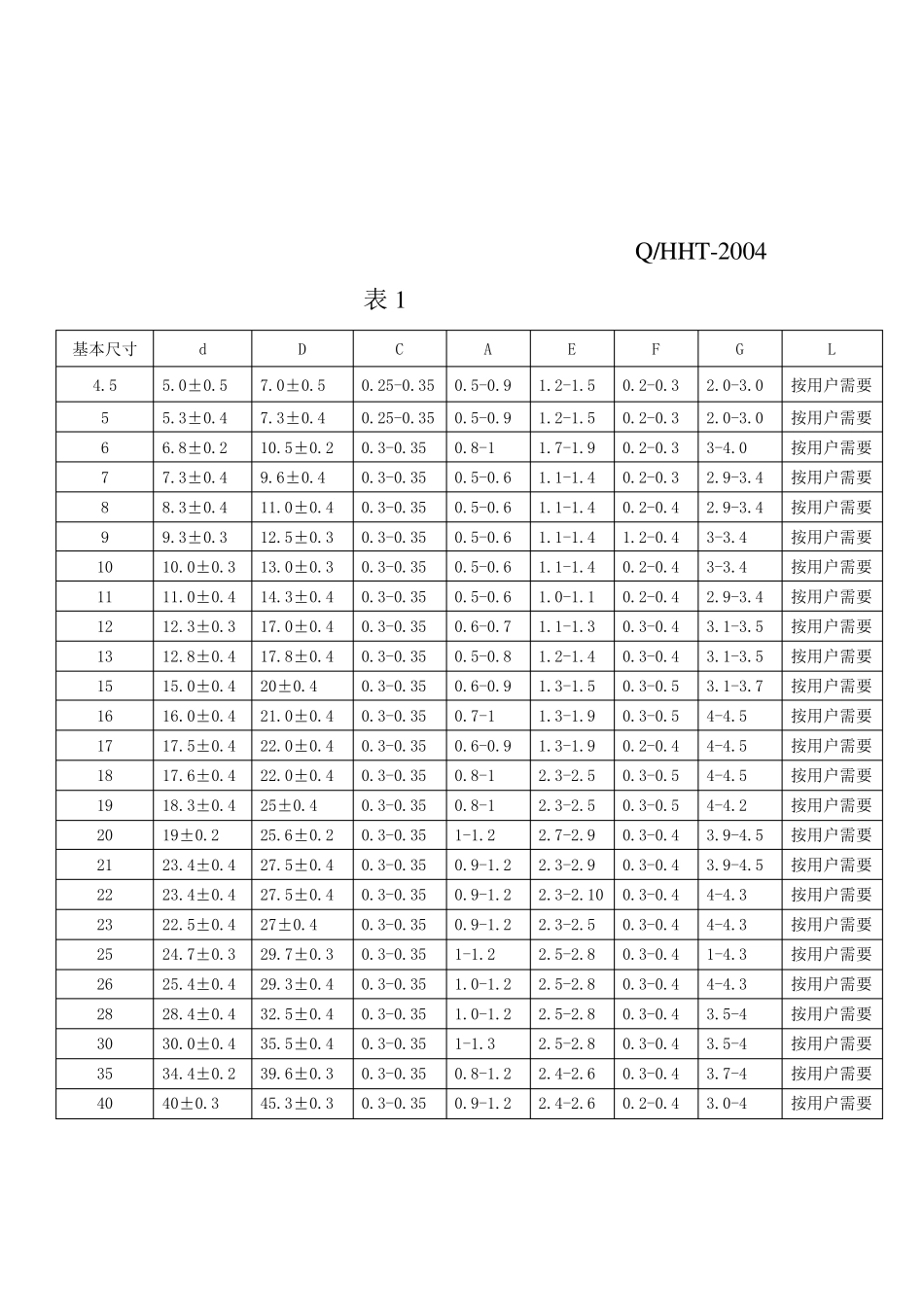

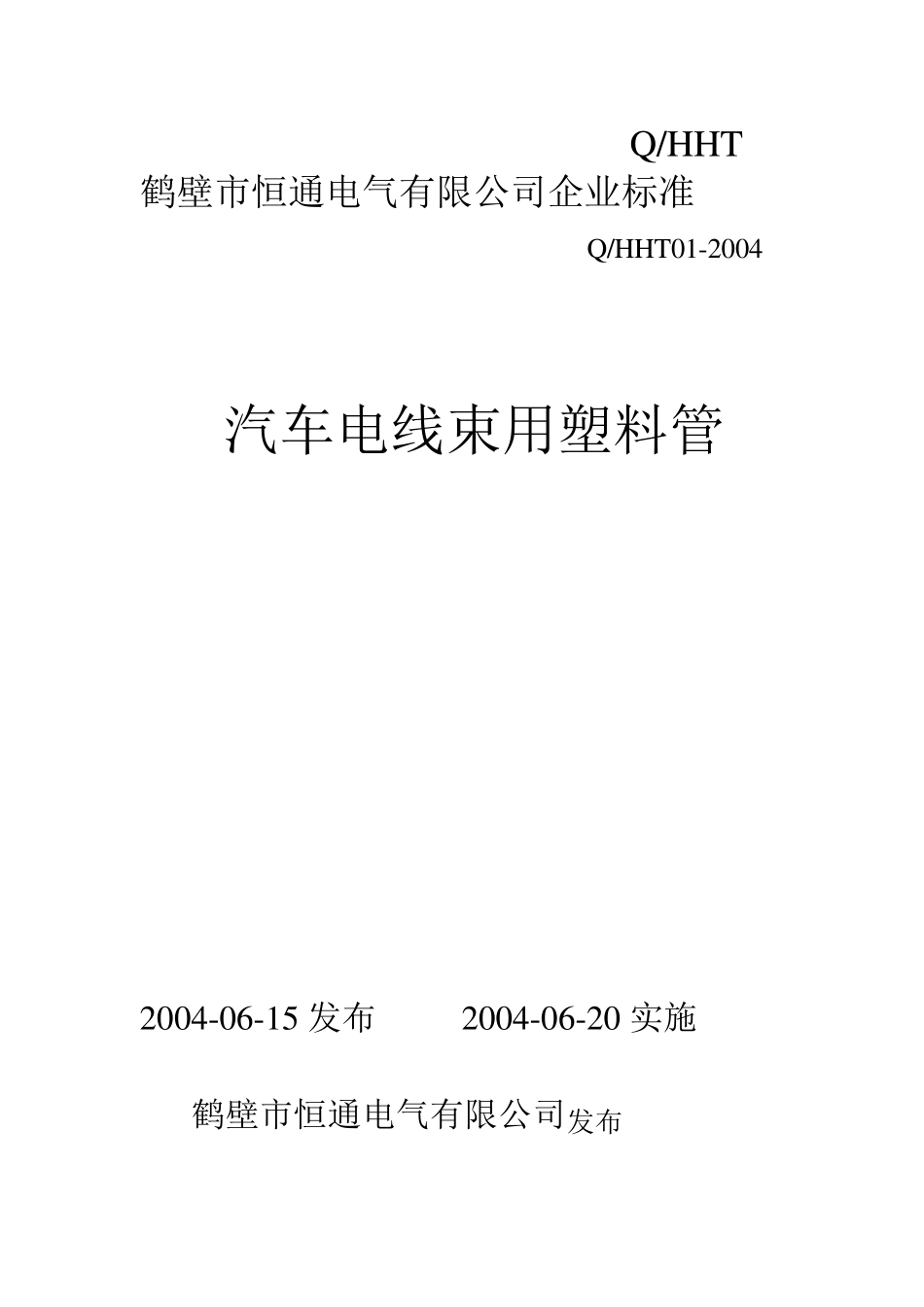

Q/HHT 鹤壁市恒通电气有限公司企业标准 Q/HHT01-2004 汽车电线束用塑料管 2004-06-15 发布 2004-06-20 实施 鹤壁市恒通电气有限公司发布 Q/HHT-200 汽车电线束用塑料管 1.范围 本标准规定了汽车电线束用塑料管（以下简称塑料管）的种类、型号、尺寸、要求、检验方法、检验规则、标志、包装、运输与储存。 本标准适用于汽车、摩托车、工程车和其它机动车辆线束用塑料管，也适用家用电器线束用塑料管。 2.规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，随后所有的修改单（不包括错误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件、其最新版本适用于本标准。 GB/T1408.1-1999 固体绝缘材料电气强度试验方法 工频下的试验 GB/T8804.1-1988 热塑性塑料管材拉伸性能试验方法 聚氯乙烯管材 GBT8804.2-1988 热塑性塑料管材拉伸性能试验方法 聚乙烯管材 3.种类、结构及尺寸 3.1 种类 塑料管分波纹管和光滑管两类，波纹管材料为聚乙烯（PE）、聚丙烯（PP）、光滑管材料为聚氯乙烯（PVC）. 3.2 波纹管的结构、尺寸 波纹管的结构和尺寸应符合图 1 和表 1 的规定 图 1 d G A C E F D Q/HHT-2004 表1 基本尺寸 d D C A E F G L 4.5 5.0±0.5 7.0±0.5 0.25-0.35 0.5-0.9 1.2-1.5 0.2-0.3 2.0-3.0 按用户需要 5 5.3±0.4 7.3±0.4 0.25-0.35 0.5-0.9 1.2-1.5 0.2-0.3 2.0-3.0 按用户需要 6 6.8±0.2 10.5±0.2 0.3-0.35 0.8-1 1.7-1.9 0.2-0.3 3-4.0 按用户需要 7 7.3±0.4 9.6±0.4 0.3-0.35 0.5-0.6 1.1-1.4 0.2-0.3 2.9-3.4 按用户需要 8 8.3±0.4 11.0±0.4 0.3-0.35 0.5-0.6 1.1-1.4 0.2-0.4 2.9-3.4 按用户需要 9 9.3±0.3 12.5±0.3 0.3-0.35 0.5-0.6 1.1-1.4 1.2-0.4 3-3.4 按用户需要 10 10.0±0.3 13.0±0.3 0.3-0.35 0.5-0.6 1.1-1.4 0.2-0.4 3-3.4 按用户需要 11 11.0±0.4 14.3±0.4 0.3-0.35 0.5-0.6 1.0-1.1 0.2-0.4 2.9-3.4 按用户需要 12 12.3±0.3 17.0±0.4 0.3-0.35 0.6-0.7 1.1-1.3 0.3-0.4 3.1-3.5 按用户需要 13 12.8±0.4 17.8±0.4 0.3-0.35 0.5-0.8 1.2-1.4 0.3-0.4 3.1-3.5 按用户需要 15 15.0±0.4 20±0.4 0.3-0.35 0.6-0.9 1.3-1.5 0...
